Universalfasstransportwagen UFTW 1 und UFTW 2

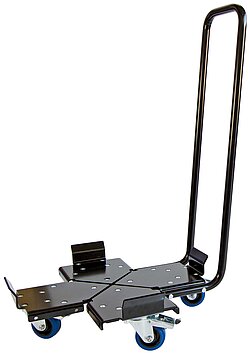

Es gibt runde, achteckige, quadratische, kleine, grosse, leichte und schwere Drahtfässer. Und jetzt gibt es einen einzigen Fasstransportwagen der mit allen diesen Fässern umgehen kann, ohne gleichzeitig unnötig Platz zu verbrauchen. UFTW ist in fünf Stufen zu 40mm Sprüngen verstellbar, hat vier feststellbare Kunststoffrollen und einen stabilen Transportgriff.
Der UFTW ist so konstruiert, dass die Drahtfässer eine möglichst grosse Auflagefläche haben und zwar genau dort wo diese benötigt wird - im äusseren Durchmesserbereich. Der Fahrwagen ist aus 5mm Stahlblech gefertigt und pulverbeschichtet.
UFTW wird in 2 Versionen geliefert: UFTW 1 für Fassdurchmesser von 500 - 700 mm und UFTW 2 für Fassdurchmesser von 620 - 780 mm.
Technische Daten
| Maximallast: | 1.000 kg |
| LxBxH über alles: | 850x740x915mm |
| Produktgewicht: | 18,4 kg |
| Rollendurchmesser: | 125 mm |
| UFTW 1 - geeignet für Fassdurchmesser: | 500 - 700 mm |
| UFTW 2 - geeignet für Fassdurchmesser: | 620 - 780 mm |
Videoanleitung
Das Video zeigt wie der Fasstransportwagen zusammengebaut, eingestellt und eingesetzt wird.
Universalfasstransportwagen UFTW 1 RoboDock
Zunehmend werden Schweißdrahtfässer für automatisierte Fertigungsanlagen eingesetzt. Diese zeichnen sich durch einen langen Betrieb ohne Unterbrechungen zum Wechseln einer Drahtspule aus. Unangenehm ist es jedoch wenn im laufenden Betrieb dann doch irgendwann der Draht zu Ende ist. Die Anbindung eines Näherungssensors am Ausgang des Fasses bietet hier eine Möglichkeit, alarmiert jedoch erst bei dem unmittelbaren Ende und damit oft zu spät.
RoboDock von MIGAL.CO stellt in Kombination mit einem Fasstransportwagen eine Vorwarnlösung dar. RoboDock positioniert den Fahrwagen an einer vorgegebenen Stelle und enthält einen höhenverstellbaren Näherungssensor. Dieser wird federbelastet an die Fasswandung gedrückt. Sobald das Drahtniveau im Fass unterhalb der Sensorposition absinkt erfolgt das entsprechende Signal an eine Anlagensteuerung. Damit wird der Anlagenbediener informiert, dass mit einem Stillstand in nächster Zeit zu rechnen ist und alsbald ein neues Fass zur Anlage gebracht werden muss. Eine Kombination mit einem Sensor am Fassausgang kann durchaus sinnvoll sein. Der Sensor kann alle Werkstoffe wie z.B. Stahl, rostfreien Stahl, Kupferlegierungen und Aluminium detektieren.
Der Einweiser entspricht dem RoboDock ohne Sensor. Damit wird das Fass immer an der gleichen Stelle positioniert.
Referenztabelle
| Bezeichnung | Artikelnummer | Lagernde Menge | Gewicht [kg] | Mengeneinheit |
|---|---|---|---|---|
| Universalfasstransportwagen UFTW 1 | 10,10,1,0001 | 3 | 18.4 | St |
| RoboDock mit Drahtendkontrolle für UFTW1 | 10,10,1,0003 | 7 | 7 | St |
| Universalfasstransportwagen UFTW 1 RoboDock | 10,10,1,0005 | 8 | 18.4 | St |
| RoboDock Einweiser für UFTW1 | 10,10,1,0006 | 5 | 7 | St |
| Universalfasstransportwagen UFTW 2 | 10,10,1,0007 | Nicht lagernd | 18.4 | St |
| Universalfasstransportwagen UFTW 2 RoboDock | 10,10,1,0008 | Nicht lagernd | 18.4 | St |
Zusatzinformationen
- UFTW1 Stepdaten3 MB
