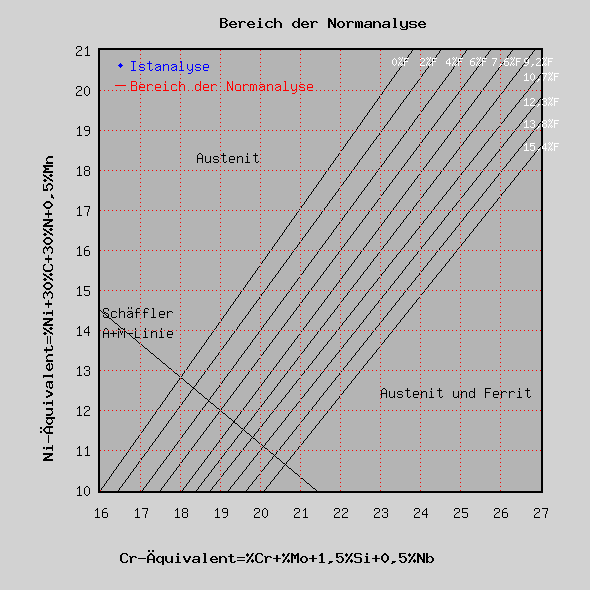

Das Nickel-Äquivalent und das Chrom-Äquivalent sind Kenngrößen, die Aufschluß über die Gefügeanteile in nichtrostenden Stählen geben. Nickel und Chrom sind in diesen Stahlsorten in erheblichen Massengehalten vorhanden. Nickel ist ein Austenitbildner und Chrom dagegen ein Ferritbildner. Trägt man das Nickel-Äquivalent über dem Chrom-Äquivalent für nichtrostenden Stahl in einem Diagramm nach DeLong auf, kann man die jeweils auftretenden Gefügeanteile an Austenit und Ferrit ablesen. Besonders beim Schweißen hochlegierter Stähle kommt das DeLong-Diagramm zum Einsatz. Im Gegensatz zum Schaeffler-Diagramm wird bei De Long Stickstoff mit in die Berechnung des Nickel-Äquivalents einbezogen. Dieses Diagramm erlaubt, innerhalb eines engeren Analysenbereichs, eine genauere Abschätzung des Ferritgehaltes.
Berechnung
Nach Eingabe des Bereiches der Normanalyse und der Ist-Analyse des Werkstücks, werden die Chrom- und Nickel-Äquivalente berechnet und in einem Diagramm ausgegeben.
Die Beispieldaten können Sie überschreiben und die rot hinterlegten Felder zeigen die Ergebnisse.
