Fiche de données - Baguettes/Fil à souder en cuivre
| Analyses indicatives du fil d'apport en % | |
|---|---|
| Al | < 0,02 |
| Si | 2,80 - 4,00 |
| Mn | 0,50 - 1,50 |
| Sn | < 0,20 |
| Zn | < 0,40 |
| Pb | < 0,02 |
| Fe | < 0,50 |
| P | < 0,05 |
| Autres, total | < 0,50 |
| Désignation par les normes | |
|---|---|
| ISO 24373 | S Cu 6560 (CuSi3Mn1) |
| DIN 1733 | SG-CuSi3 |
| Matériau N°. | 2.1461 |
| BS 2901 part 3 | C 9 |
| AWS A 5.7 | ER Cu Si - A |
| Matériau de base |
|---|
| CuZn5; CuZn10; CuZn15; CuSi2Mn; CuSi3Mn |
Remarques
Métal d'apport pour le soudage d'alliages de cuivre, cuivre-silicium et cuivre-zinc. Convient parfaitement pour le soudage à l'arc d'acier et de cuivre et pour le rechargement sur l'acier. Haute température et résistance à la corrosion. Très souvent utilisé pour le soudage à l'arc de tôles minces galvanisées électrolytiquement ou à chaud.
| Propriété physiques (Valeurs indicatives) | |
|---|---|
| Conductivité électrique [S*m/mm²] | 3 - 4 |
| Densité [kg/dm³] | 8,5 |
| Température de solidus [° C] | 910 |
| Température de liquidus [° C] | 1025 |
| Résistance à la traction Rm [MPa] | 330 - 370 |
| Elongation A5 (Lo=5d0) [%] | 40 |
| Dureté [HB] | 80 - 90 |
| Positions de soudage |
|---|
| PA, PB, PC, PD, PE, PF |
| Gaz de protection |
|---|
| I1, I2, I3 (Argon, Hélium ou des mélanges Argon/Hélium) |
| Polarité |
|---|
| MIG =+, TIG =- |
| Dimensions | |
|---|---|
| Fil MIG en diamètres [mm] | 0,8; 1,0; 1,2; 1,6 |
| Baguettes TIG en diamètres [mm] | 1,6; 2,0; 2,4; 3,2; 4,0 |
Emballages
| Types de bobines | Unités d'emballage |
|---|---|

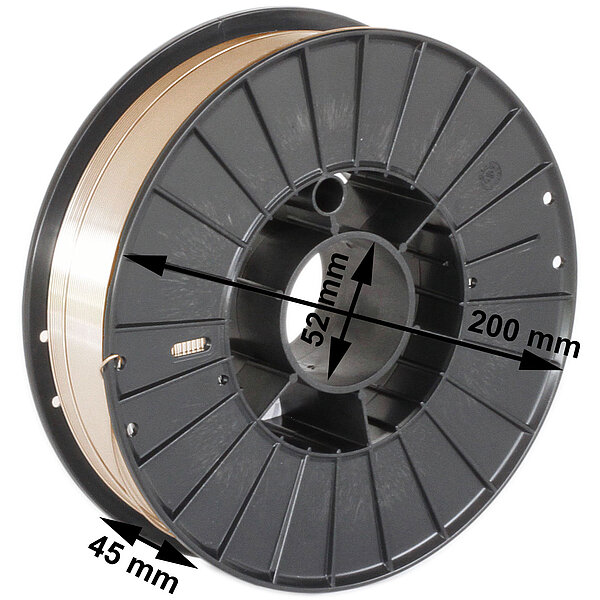

| S 200 / 5 kg | n/a |
| S 300 / 15 kg | 25 Bobines = 375 kg (Palette) |
| B 300 / BS 300 / 15 kg | 25 Bobines = 375 kg (Palette) |
| Fûts | Unités d'emballage |
|---|---|
| Fût Eco / 200 kg | 2 fûts = 400 kg (palette) |
| Fût Jumbo / 200 kg | 2 fûts = 400 kg (palette) |
Emballage des baguettes TIG
Les baguettes TIG sont emballées dans des cartons de 10kg. La longueur des baguettes est 1.000mm.
Fils à souder MIG
| Désignation | Numéro d'article | Quantité en stock [kg] |
|---|---|---|
| Wire electrode CuSi3 D=0,8mm | 8,1461,02,08 | 285 |
| Wire electrode CuSi3 D=1,0mm | 8,1461,02,10 | 85 |
| Wire electrode CuSi3 D=0,8mm | 8,1461,03,08 | 0 |
| Wire electrode CuSi3 D=0,8mm / 3 kg | 8,1461,03,08,M | 42 |
| Wire electrode CuSi3 D=1,0mm | 8,1461,03,10 | 2835 |
| Wire electrode CuSi3 D=1,0mm / 3 kg | 8,1461,03,10,M | 111 |
| Wire electrode CuSi3 D=1,2mm | 8,1461,03,12 | 735 |
| Wire electrode CuSi3 D=1,6mm | 8,1461,03,16 | 210 |
| Wire electrode CuSi3 D=1,6mm / 3 kg | 8,1461,03,16,M | 0 |
| Wire electrode CuSi3 D=0,8mm F200 | 8,1461,09,08 | 0 |
| Wire electrode CuSi3 D=1,0mm F200 | 8,1461,09,10 | 1600 |
| Wire electrode CuSi3 D=1,2mm F200 | 8,1461,09,12 | 2020 |
Les baguettes TIG
| Désignation | Numéro d'article | Quantité en stock [kg] |
|---|---|---|
| TIG-rods CuSi3 D=1,6 mm | 8,1461,13,16 | 60 |
| TIG-rods CuSi3 D=2,0 mm | 8,1461,13,20 | 100 |
| TIG-rods CuSi3 D=2,4 mm | 8,1461,13,24 | 90 |
| TIG-rods CuSi3 D=3,2 mm | 8,1461,13,32 | 70 |
| TIG-rods CuSi3 D=4,0 mm | 8,1461,13,40 | 0 |
