Fiche de données - Baguettes/Fil à souder en cuivre
| Analyses indicatives du fil d'apport en % | |
|---|---|
| Al | 7,00 - 8,50 |
| Si | < 0,10 |
| Mn | 11,00 - 14,00 |
| Ni , y compris Co | 1,50 - 3,00 |
| Zn | < 0,15 |
| Pb | < 0,02 |
| Fe | 2,00 - 4,00 |
| Autres, total | < 0,50 |
| Désignation selon les normes | |
|---|---|
| ISO 24373 | S Cu 6338 (CuMn13Al8Fe3Ni2) |
| DIN 1733 | SG-CuMn13Al7 |
| Matériau Nr. | 2.1367 |
| BS 2901 part 3 | C 22 |
| AWS A 5.7 | ER CuMnNiAl |
| Matériaux de base |
|---|
| Des alliages de Cu-Al sans Zn, de grande dureté et fermété, résistants à l'eau de mer |
Remarques
ML CuMn13Al7 est une Mangan-Nickel-Aluminium Bronzepour des soudures d'assemblage, résistantes à l'eau de mer, surtout en cas d'érosion, corrosion et cavitation. Utilisable pour les soudures par couches d'alliages en cuivre, des aciers C MN et la fonte grise.
| Propriété physiques (Valeurs indicatives) | |
|---|---|
| Conductivité électrique [S*m/mm²] | 3 - 5 |
| Densité [kg/dm³] | 7,4 |
| Température de solidus [° C] | 945 |
| Température du liquidus [° C] | 985 |
| Résistance à la traction Rm [MPa] | 800 - 900 |
| Elongation A5 (Lo=5d0) [%] | 10 |
| Dureté [HB] | 180 - 240 |
| Positions de soudage |
|---|
| PA, PB, PC, PD, PE, PF |
| Gaz de protection |
|---|
| I1, I2, I3 (Argon, hélium ou des mélanges argon/hélium) |
| Polarité |
|---|
| MIG =+, TIG ~ |
| Dimensions | |
|---|---|
| Fil MIG en diamètres [mm] | 0,8; 1,0; 1,2; 1,6 |
| Fil TIG en diamètres [mm] | 1,6; 2,0; 2,4; 3,2; 4,0 |
Emballages
| Types de bobines | Unités d'emballage |
|---|---|

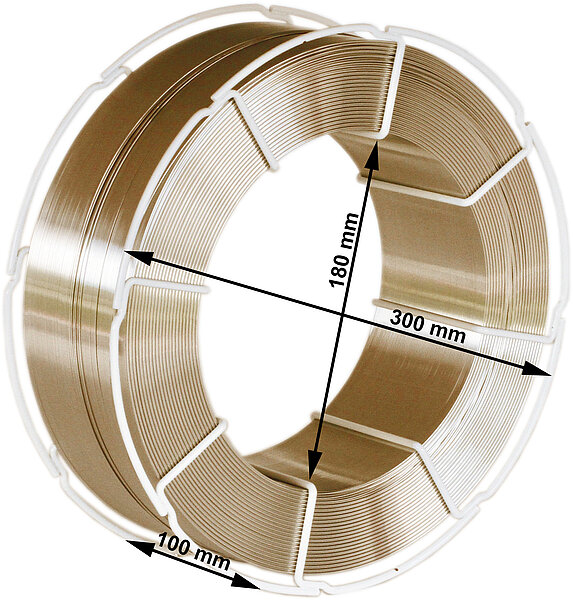

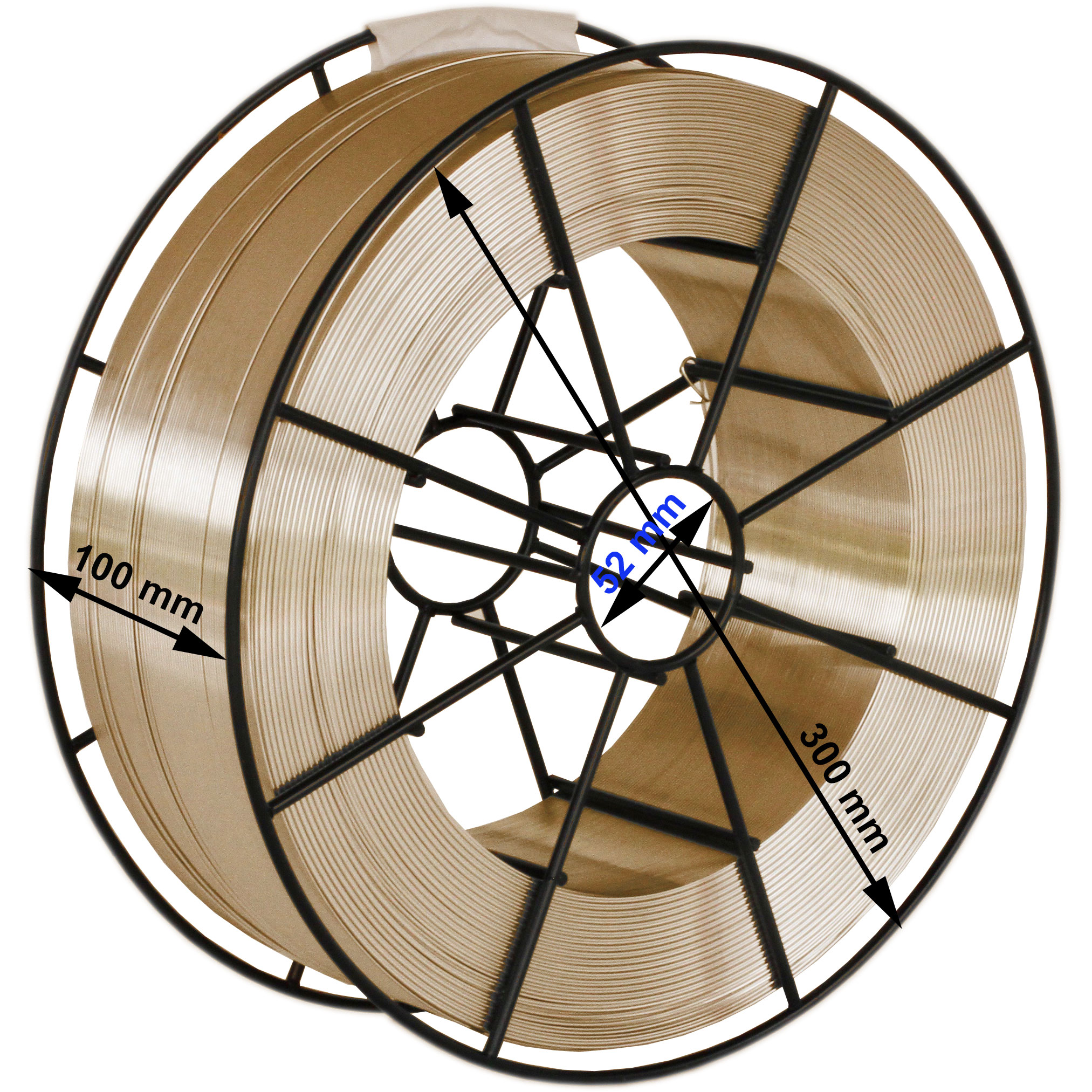

| B 300 / BS 300 / 15 kg | 25 Bobines = 375 kg (Palette) |

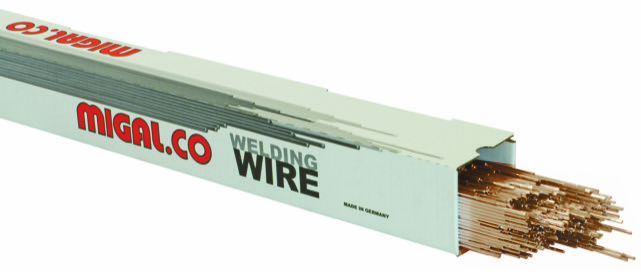

Emballage des baguettes TIG
Les baguettes TIG sont emballées en cartons de 10kg. La longueur des baguettes est 1.000mm.
Fils à souder MIG
| Désignation | Numéro d'article | Quantité en stock [kg] |
|---|---|---|
| Wire electrode CuMn13Al7 D=0,8mm | 8,1367,03,08 | 0 |
| Wire electrode CuMn13Al7 D=1,0mm | 8,1367,03,10 | 0 |
| Wire electrode CuMn13Al7 D=1,2mm | 8,1367,03,12 | 0 |
| Wire electrode CuMn13Al7 D=1,6mm | 8,1367,03,16 | 0 |
Les baguettes TIG
| Désignation | Numéro d'article | Quantité en stock [kg] |
|---|---|---|
| TIG-rods CuMn13Al7 D=1,6 mm | 8,1367,13,16 | 0 |
| TIG-rods CuMn13Al7 D=2,0 mm | 8,1367,13,20 | 0 |
| TIG-rods CuMn13Al7 D=2,4 mm | 8,1367,13,24 | 0 |
| TIG-rods CuMn13Al7 D=3,2 mm | 8,1367,13,32 | 0 |
| TIG-rods CuMn13Al7 D=4,0 mm | 8,1367,13,40 | 0 |
