Fiche de données - Baguettes/Fil à souder en cuivre

Analyse indicative du fil d'apport en %
Al < 0,02
Si 2,80 - 2,95
Mn 0,75 - 0,95
Sn < 0,05
Zn < 0,10
Pb < 0,01
Fe < 0,10
Ni < 0,05
P < 0,05
Autres, total < 0,50
Désignation par les normes
ISO 24373 S Cu 6560 (CuSi3Mn1)
DIN 1733 SG-CuSi3
Matériau N°. 2.1461
BS 2901 part 3 C 9
AWS A 5.7 ER Cu Si - A
Matériaux de base
CuZn5; CuZn10; CuZn15; CuSi2Mn; CuSi3Mn
Remarques

CuSi3 modifié avec une teneur en silicium entre 2,8-2,95%, en particulier pour le brasage au laser et le brasage MSG dans l'industrie automobile. La surface du fil est testée à 100% par courants de Foucault. Le diamètre du fil est testé à 100% au laser. Il n'y a aucune soudure à froid à l'intérieur d'un fût ou d'une bobine.

Propriétés physiques (Valeurs indicatives)
Conductivité électriques [S*m/mm²] 3 - 4
Densité [kg/dm³] 8,5
Température de solidus [° C] 910
Température du liquidus [° C] 1025
Résistance à la traction Rm [MPa] 330 - 370
Elongation A5 (Lo=5d0) [%] 40
Dureté [HB] 80 - 90
Positions de soudage
PA, PB, PC, PD, PE, PF
PA
PA
PA
PA
PB
PB
PC
PC
PC
PC
PD
PD
PE
PE
PE
PE
PF
PF
PF
PF
Gaz de protection
I1, I2, I3 (Argon, Hélium ou des mélanges Argon/Hélium
Polarité
MIG =+, TIG =-
Dimensions
Fil MIG en diamètres [mm] 0,8; 1,0; 1,2; 1,6
Baguettes TIG en diamètres [mm] 1,6; 2,0; 2,4; 3,2; 4,0
Types de bobines Unités d'emballage
S 200 / 5 kg n/a
S 300 / 15 kg 25 Bobines = 375 kg (Palette)
B 300 / BS 300 / 15 kg 25 Bobines = 375 kg (Palette)
S-200 5 kg
S-200 5 kg

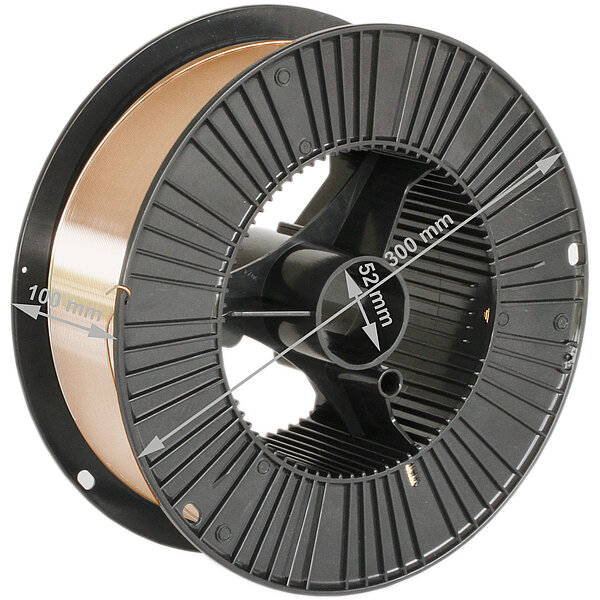

S-300 15 kg
S-300 15 kg
B-300 15 kg
B-300 15 kg
BS-300 15 kg
BS-300 15 kg
S-200 Carton
S-200 Carton
B-300, BS-300, S-300 Carton
B-300, BS-300, S-300 Carton
Fûts Unités d'emballage
Fût Eco / 200 kg 2 fûts = 400 kg (palette)
Fût Jumbo / 200 kg 2 fûts = 400 kg (palette)
Fût Eco 200 kg
Fût Eco 200 kg
Fût Jumbo 200 kg
Fût Jumbo 200 kg
Baguettes TIG

Les baguettes TIG sont conditionnées en cartons de 10 kg. La longueur est 1000 mm.

Carton 10 kg
Carton 10 kg

Fils à souder MIG

Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28L D=1,0mm 8,1462,03,10 330
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28 D=1,2mm 8,1462,03,12 0
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28 D=1,6mm 8,1462,03,16 195
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28L Jumbo D=1,0mm 8,1462,08,10 400
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28L Jumbo D=1,0mm 8,1462,08,10,M 0
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28L Jumbo D=1,2mm 8,1462,08,12 1800
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28L Jumbo D=1,2mm 8,1462,08,12,M 0
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28L Jumbo D=1,6mm 8,1462,08,16 0
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28L Jumbo D=1,6mm 8,1462,08,16,M 0
Designation Item number Quantity in
stock [kg]
Wire electrode CuSi28L F200 D=1,0mm 8,1462,09,10 0
Designation Item number Quantity in
stock [kg]
wire electrode CuSi28 F200 D=1,6mm 8,1462,09,16 0
