Rolliner 3G - pour un diamètre de fil jusqu'à 1,6 mm et un montage sans outil

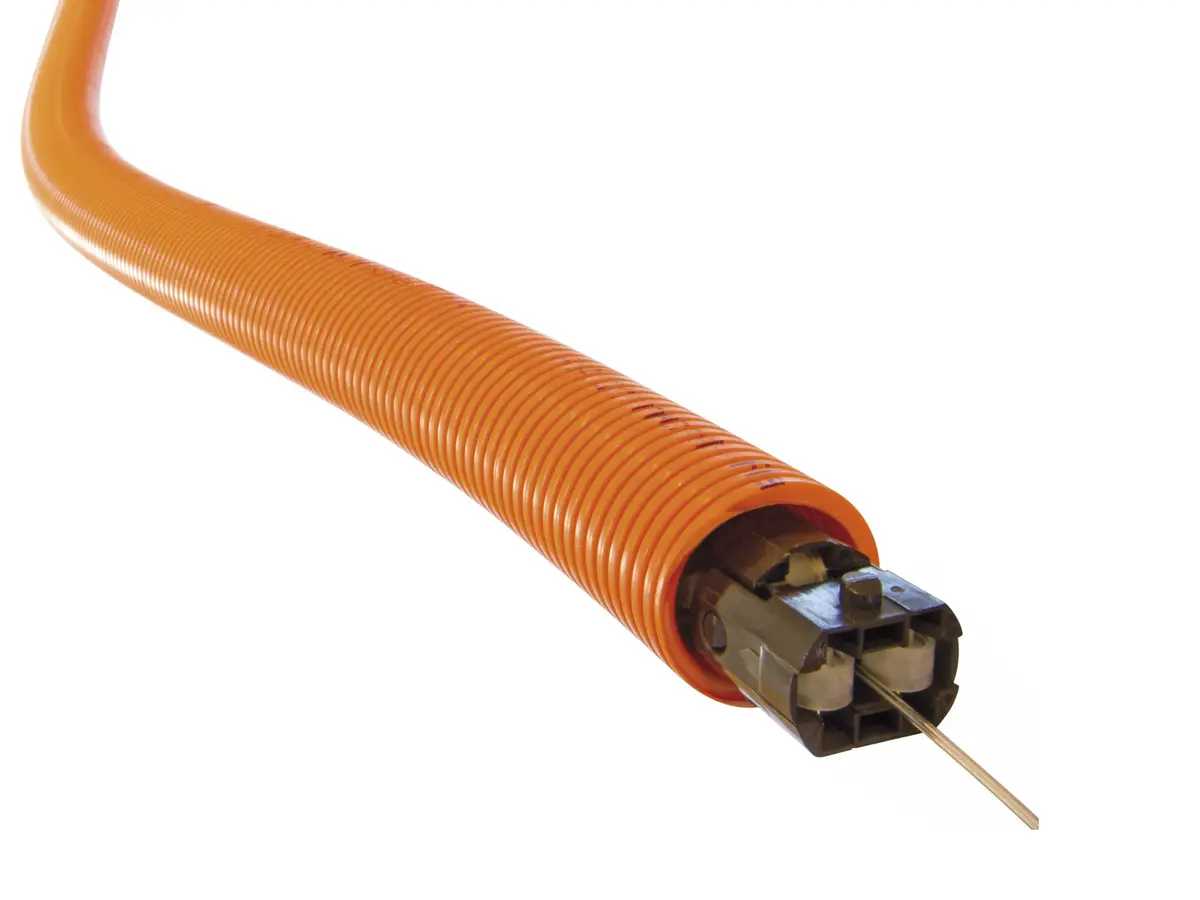

Rolliner 3G est la suite, avec des améliorations essentielles, de la gaine de transport de fil à rouleaux qui a fait ses preuves depuis 10 ans. Chaque élément séparé de Rolliner comporte une paire de rouleaux et les éléments sont reliés ensemble par des articulations. Chaque élément est pivoté de 90° par rapport à l’élément voisin, ce qui permet d’acheminer le fil à souder en continue uniquement sur les rouleaux. De ce fait, le frottement est significativement réduit par rapport aux gaines de transport de fil traditionnelles. Entre chaque paire individuelle de rouleaux se trouve un guidage conique, qui amène le fil vers la paire suivant lors de l‘enfilage ce qui assure un enfilage sans problèmes même en cas de rayons serrés
- Rolliner 3G permet, grâce au frottement réduit, de transporter le fil sur des longueurs considérablement plus importantes entre le fût de fil et le dévidoir. Dans de nombreux cas, il est possible de renoncer aux entraînements auxiliaires.
- Rolliner 3G n’est pas une pièce d’usure et ne nécessite pas d’entretien avant plusieurs années. Le processus de soudage est plus stable comme, en raison des forces plus faibles du système d’alimentation du fil, il y a moins de patinage.
- Rolliner 3G peut être monté ou même être rallongé entièrement sans utiliser d’outils. Pour le raccourcir, il est recommandé d'utiliser un outil de séparation.
Rolliner 3G
Un enfilage efficace à l’aide d’un guidage du fil breveté, conique, d’une paire de rouleaux à l’autre!
Données techniques
Longueur | Toutes - la longueur maximale de la gaine de protection limitée à 25 m, peut être rallongée par des raccords de gaine |
Diamètre extérieur | 28,5 mm |
Rayon de courbure | Au moins 70 mm lors de l’enfilage et en état de fonctionnement |
Diamètre de fil maximal | 1,6 mm |
Alliages transportables | Tous types de matériaux peuvent être transportés par Rolliner 3G (fils ronds) donc l’acier, l’inox, l’aluminium, le cuivre, etc. |
Vitesse de fil maximale | 30 mètres à la minute |
Poids pas mètre | 200 grammes |
Température du fil | Maximum 40° Celsius |
Coefficient de frottement | 0,08 |
Connexions
Les entrées et sorties de fil de Rolliner 3G comportent un filetage femelle 1/4" et un filetage mâle 1/2". De ce fait, vous pouvez utiliser les CRNG20 or CRNG40 au choix.
Contrôle de fin de fil, raccords aux fûts et aides au dévidage se laissent simplement raccorder.
Assemblage
- Tirer les boîtiers dans la gaine de protection
- Attacher les clips à l’entrée et à la sortie
- Monter les connexions d’entrée et de sortie
Respectez le sens des flèches indiqué sur les boîtiers lors de l'insertion des boîtiers dans la gaine de protection.
Séparation de boîtiers
Il existe un outil pour séparer plus facilement les boîtiers.
Tableau de références
Rolliner 3G
Désignation | Numéro d'article | Quantité en stock | Poids [kg] |
---|---|---|---|
Connector conduit PA12 Rolliner 3G | 10,20,2,0004 | 37 | 0.04 |
Connector wire inlet Rolliner 3G with retaining clip | 10,30,3,0001 | 139 | 0.05 |
Connector wire outlet Rolliner 3G with retaining clip | 10,30,3,0002 | 83 | 0.05 |
Retaining clip Rolliner 3G | 10,30,3,0003 | 73 | 0.04 |
Rolliner 3G with conduit PA12 | 10,30,3,0100 | 43 | 0.34 |
Rolliner 3G without conduit | 10,30,3,0150 | 213 | 0.2 |
Parting tool Rolliner 3G | 10,40,2,0001 | 18 | 0.05 |
Application

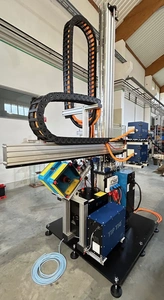

Rolliner 3G est utilisé avec beaucoup de succès dans des installations avec des chaînes porte-câbles.
