Rolliner XL2 - pour un diamètre de fil jusqu’à 4 mm et un montage sans outil

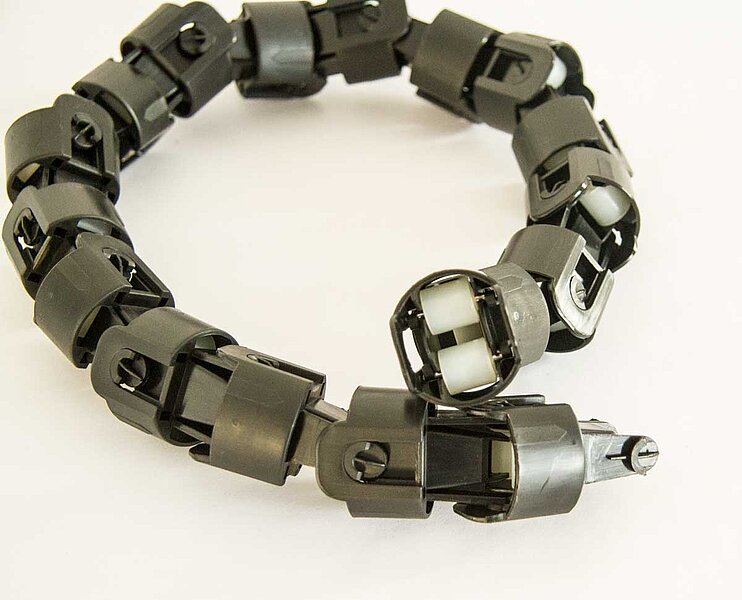

Rolliner XL2 est la suite, avec des améliorations essentielles, de la gaine de transport de fil à rouleaux qui a fait ses preuves depuis 10 ans. Chaque élément séparé de Rolliner comporte une paire de rouleaux et les éléments sont reliés ensemble par des articulations. Chaque élément est pivoté de 90° par rapport à l’élément voisin, ce qui permet d’acheminer le fil à souder en continue uniquement sur les rouleaux. De ce fait, le frottement est significativement réduit par rapport aux gaines de transport de fil traditionnelles. Entre chaque paire individuelle de rouleaux se trouve un guidage conique qui amène le fil vers la paire suivante lors de l‘enfilage ce qui assure un enfilage sans problèmes même en cas de rayons serrés.
Un enfilage du fil efficace d'une paire de rouleaux à l'autre grâce à un guidage conique breveté !
- Rolliner XL2 permet grâce au frottement réduit de transporter le fil sur des longueurs considérablement plus importantes entre le fût de fil et le dévidoir. Dans de nombreux cas, il est possible de renoncer aux entraînements auxiliaires
- Rolliner XL2 n’est pas une pièce d’usure et ne nécessite pas d’entretien avant plusieurs années. Le processus de soudage est plus stable comme, en raison des forces plus faibles du système d’alimentation du fil, il y a moins de patinage.
- Rolliner XL2 peut être raccourci entièrement sans utiliser d’outils, ou bien être rallongé.
Données techniques
| Longueur | Toutes - La longueur maximale de la gaine de protection limitée à 25 m, peut être rallongée par des raccords de gaine |
| Diamètre extérieur | 42,5 mm (55 mm aux connexions) |
| Rayon de courbure | Au moins 150 mm lors de l’enfilage et en état de fonctionnement |
| Diamètre de fil maximal | 4 mm |
| Alliages transportables | Tous types de matériaux peuvent être transportés par Rolliner XL (fils ronds) donc l’acier, l’inox, l’aluminium, le cuivre, etc. |
| Vitesse de fil maximale | 30 mètres à la minute |
| Poids pas mètre | 500 grammes |
| Température du fil | Maximum 40° Celsius |
| Coefficient de frottement | 0,08 |
Connexions

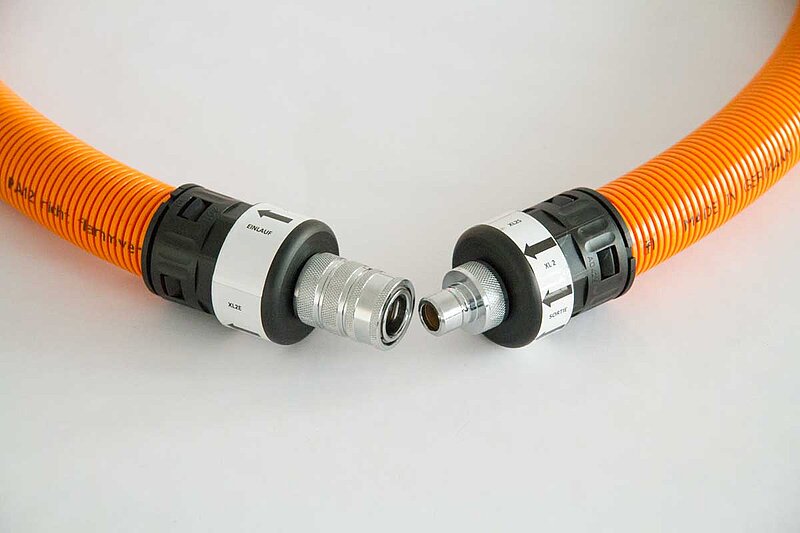

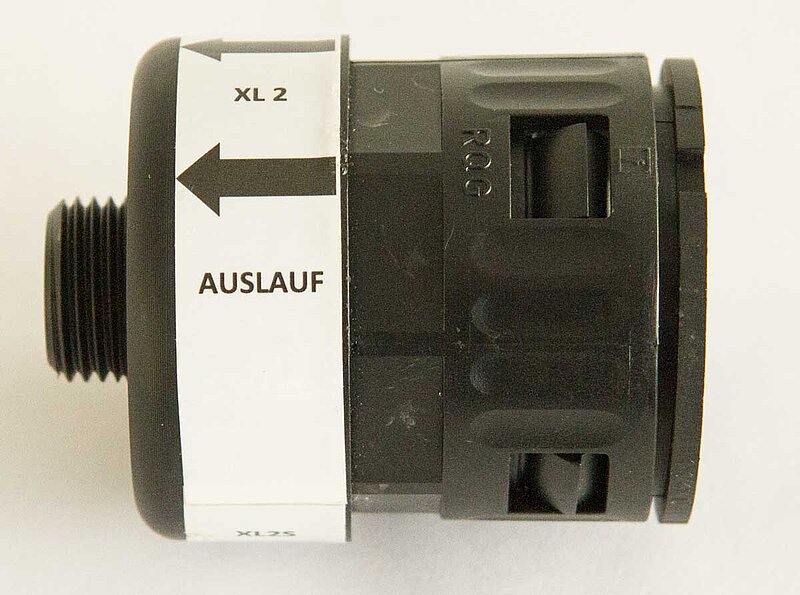

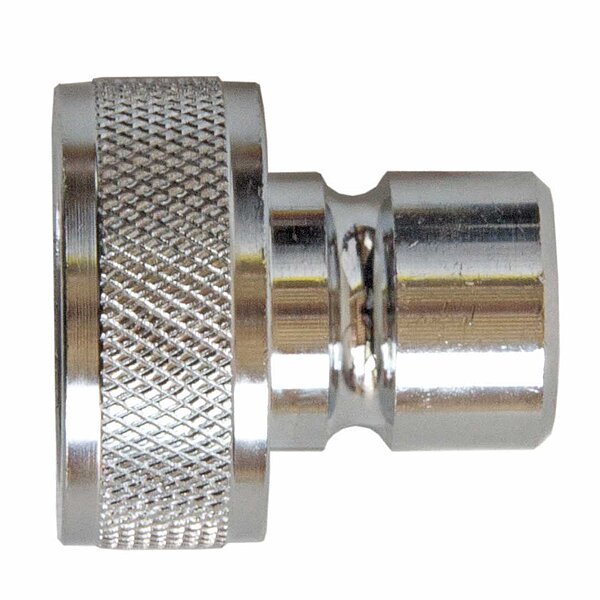

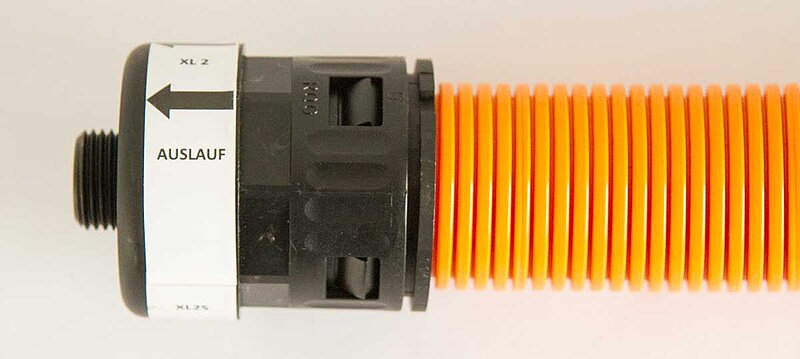

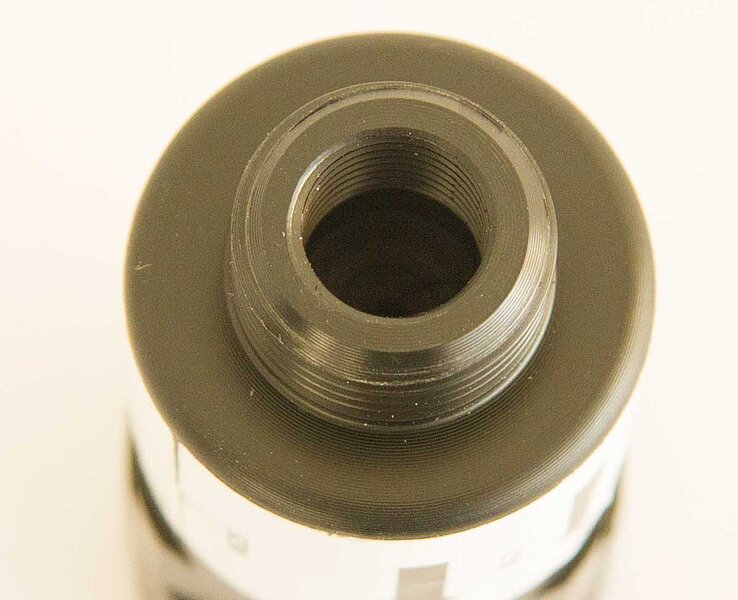

Les entrées et sorties de fil de Rolliner XL2 comportent un filetage femelle 1/4" et un filetage mâle 1/2". Ainsi, vous pouvez utiliser les coupleurs rapides CRNG20 ou CRNG40.
Contrôles de fin de fil, raccords aux fûts et aides au dévidage se laissent raccorder très simplement .
Assemblage

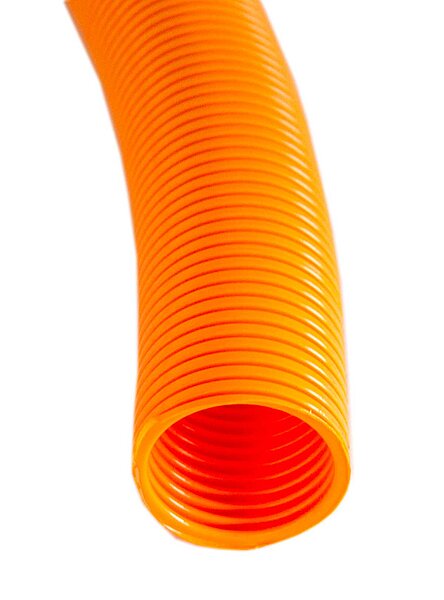

- Tirer les boîtiers dans la gaine de protection
- Attacher les clips à l’entrée et à la sortie
- Monter les connexions d’entrée et de sortie
Respectez le sens des flèches indiqué sur les boîtiers lors de l'insertion des boîtiers dans la gaine de protection.

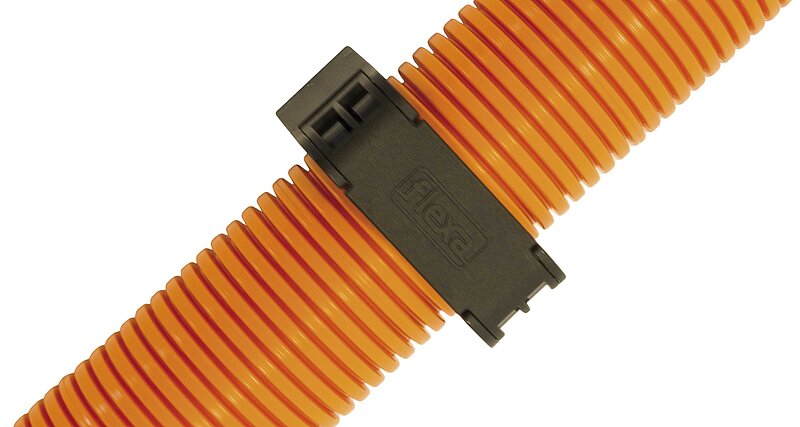

Fixation murale Rolliner XL2
Tableau de références
Rolliner XL2
| Désignation | Numéro d'article | Quantité en stock | Poids [kg] |
|---|---|---|---|

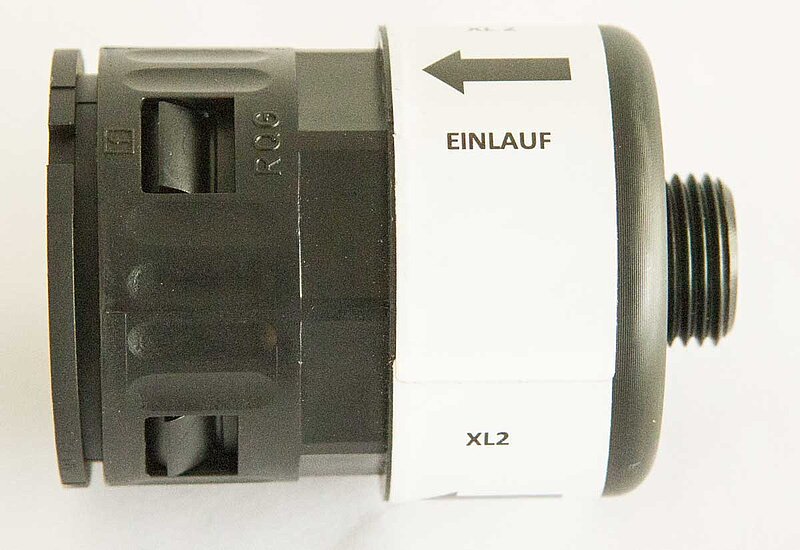

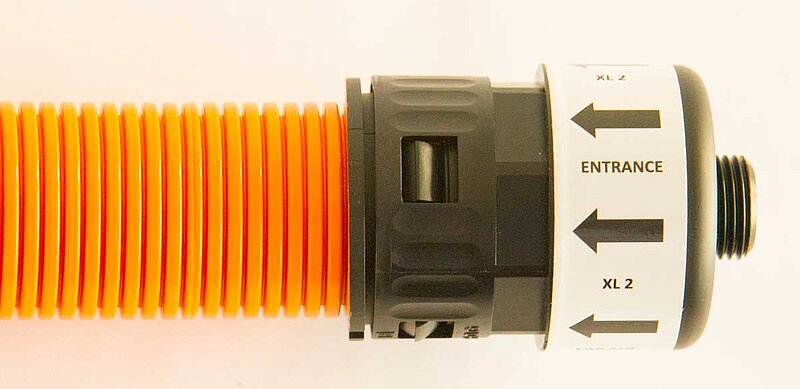

| Connector wire inlet Rolliner XL2 with retaining clip | 10,20,2,0001 | 92 | 0.1 |
| Connector wire outlet Rolliner XL2 with retaining clip | 10,20,2,0002 | 66 | 0.1 |
| Retaining clip Rolliner XL2 | 10,20,2,0003 | 15 | 0.04 |
| Wall bracket for Rolliner XL2 | 10,20,2,0005 | 67 | 0 |
| Rolliner XL2 with conduit PA12 | 10,20,2,0100 | 591 | 0.5 |
| Hose holder for Rolliner XL2 and PA12AD425 | 10,30,1,0023 | 5 | 0.1 |

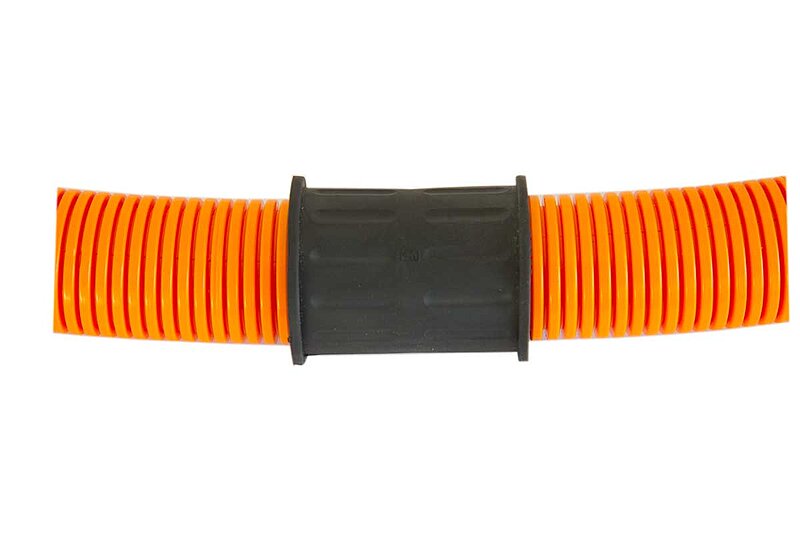

| Connector conduit PA12 Rolliner XL2 | 10,30,3,0004 | 23 | 0.03 |
