Ils sont disponibles dans les diamètres 70, 116 et 125 mm et sont utilisés pour la finition de soudures bout à bout et des soudures d’angles. Les matériaux appropriés sont les métaux non ferreux, les fibres de carbone et de verre, les matières synthétiques et le bois.

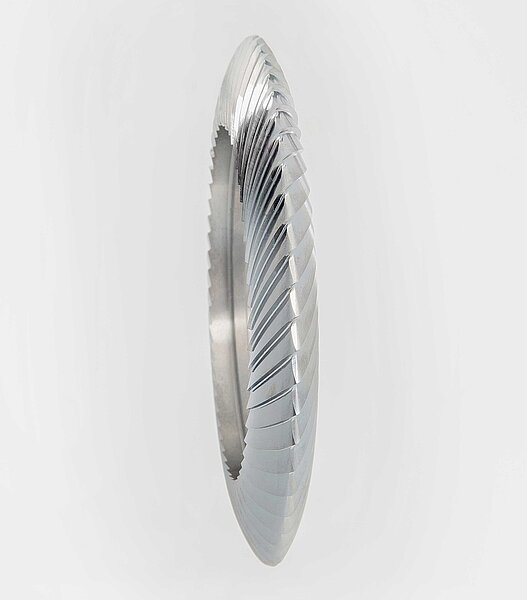

Chaque matériau nécessite un profil de dent spécifique pour une performance optimale. Vous pouvez utiliser un anneau de fraisage pour aluminium aussi avec d’autres matériaux mais avec des propriétés limitées. Notre programme standard est conçu pour l’aluminium. Si vous avez besoin d’anneaux de fraisage pour d’autres matériaux, faites-nous le savoir.
Support de base
Avec un support de base M 14, vous pouvez monter la bague de fraisage directement sur toutes les meuleuses d’angle avec un filetage M14 sans la nécessité d’une bride de montage supplémentaire.
Le support de base GTG dispose d’un diamètre d’alésage de 22,23 mm et peut être utilisé directement avec, par exemple, les meuleuses d’angle à turbine GTG21/25 d’Atlas Copco sans bride de montage supplémentaire.
Tableau récapitulatif
| Article n° | Désignation | Poids |
|---|---|---|
| 25,001,0,070 | Anneau de fraisage double face (rectifieuse racines de soudure) 70 mm - Z36/25°-Alu | 0,4 kg |
| 25,001,0,116 | Anneau de fraisage double face (rectifieuse racines de soudure) 116 mm - Z55/30-Alu | 0,7 kg |
| 25,001,0,125 | Anneau de fraisage double face (rectifieuse racines de soudure) 125 mm - Z59/30-Alu | 0,9 kg |
| 29,025,0,070 | Récepteur rectifieuse racines de soudure 70 mm/M 14 | 0,05 kg |
| 29,025,1,116 | Support de base rectifieuse de racines 116-125 mm/GTG | 0,1 kg |
| 29,025,0,116 | Support de base rectifieuse de racines 116-125 mm/M 14 | 0,1 kg |
| 29,000,0,002 | Ecrou de retenue 116-125 mm | 0,05 kg |
| 29,000,0,003 | Vis à tête fraisée M8x35 galvanisée GTG21 | 0,01 kg |
| 29,000,0,001 | Emballage spécial - réutilisable | 0,05 kg |
Kits d’anneaux de fraisage

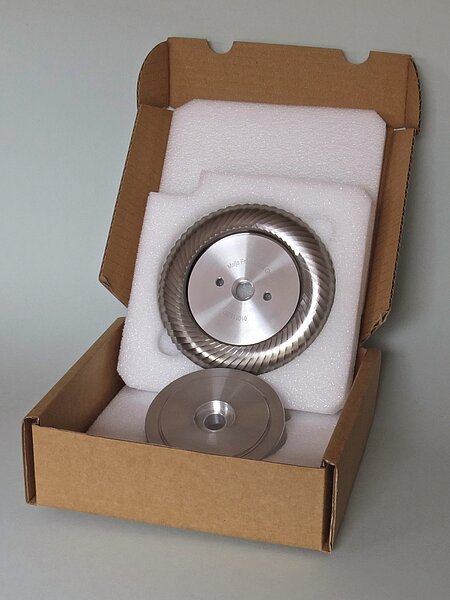

Nos kits contiennent chacun l’anneau de fraisage double face du diamètre approprié, le support de base (M 14 ou GTG), l’écrou de retenu et l’emballage spécial réutilisable.
| Article n° | Désignation | Récepteur |
|---|---|---|
| 25,002,0,070 | Kit rectifieuse de racines 70 mm - Z36/25°-Alu/M14 | M 14 |
| 25,002,0,116 | Kit rectifieuse de racines 116 mm - Z55/30°-Alu/M14 | M 14 |
| 25,002,0,125 | Kit rectifieuse de racines 125 mm - Z59/30°-Alu/M14 | M 14 |
| 25,003,0,116 | Kit rectifieuse de racines 116 mm - Z55/30°-Alu/GTG | GTG (22,23 mm) |
| 25,003,0,125 | Kit rectifieuse de racines 125 mm - Z59/30°-Alu/GTG | GTG (22,23 mm) |
Réaffûtage
Nos anneaux de fraisage peuvent être réaffûtés 5 à 7 fois.
| Article n° | Désignation |
|---|---|
| 26,001,0,116 | Réaffûtage rectifieuse de racines 116 mm Z55/Alu |
| 26,001,0,125 | Réaffûtage rectifieuse de racines 125 mm Z59/Alu |
| 26,001,0,070 | Réaffûtage rectifieuse de racines 70 mm Z36/Alu |
