Mise en place correcte de systèmes de guidage de fil
L’utilisation de gros conditionnements (fûts, grosses bobines) au lieu de petites bobines (7 kg pour l‘aluminium, 15 kg pour l‘acier) est indissociable de l’utilisation de gaines de guidage du fil. Parallèlement, la constance de la vitesse du fil est l’un des paramètres décisifs pour le soudage à l’arc ou par faisceau. Le mouvement du fil dans la gaine de guidage du fil est entravé par le frottement et il peut très facilement y avoir des situations où la vitesse nécessaire du fil ne peut plus être maintenue.
De ce fait, une mise en place correcte de tout le système de guidage du fil est d’une importance primordiale. La recherche et l’expérience pratique propres à MIGAL.CO ont démontré que la formule d‘Eytelwein est suffisamment précise pour pouvoir dimensionner les systèmes de guidage de fil pour une bonne exploitation à longue échéance. Les renseignements suivants sont nécessaires à cet effet :
- La force nécessaire exprimée en Newton pour sortir le fil du gros conditionnement
- La force de traction à fournir pour un fonctionnement continu du dispositif d’alimentation du fil en Newton
- Le coefficient de friction de la gaine guide-fil
- La somme des rayons de courbures de la gaine guide-fil en degré d’angle
Les produits de MIGAL.CO sont coordonnées d'une façon unique et garantissent de ce fait un transport du fil optimal ainsi qu’une fiabilité de processus des soudures même en grande série.
Coefficients de frottement des gaines de transport de fil de MIGAL.CO
Gaine | Forme de friction | Coefficient de friction |
---|---|---|
Rolliner NG, 3G | Par roulement | 0,08 |
Rolliner XL2 | Par roulement | 0,08 |
Toughliner | Par glissement | 0,20* |
Softliner | Par glissement | 0,20 |
* valable uniquement pour du fil acier. Le fil aluminium ne peut pas être transporté avec Toughliner !
Force d’extraction de fil des fûts MIGAL.CO
Type de fût | Force d‘extraction [N] |
---|---|
Fût ECO Aluminium avec l’aide au dévidage ASH 80 | 1,5 N (MA-4043 1,6mm) |
Fût Jumbo avec l’aide au dévidage TOU400/580 | 1,0 N (MA-5087 1,2mm) |
Fût ECO CrNi avec anneau de dévidage | 0,6 N (ML 18.8 Mn 1,2mm) |
Calcul des forces de transport pour la mise en place correcte des systèmes de transport de fil
Avec le formulaire de calcul suivant, l’utilisation de la formule Euler-Eytelwein pour la mise en place d’un système de transport de fil est possible.
Les données suivantes sont à saisir :
- Force antagoniste en Newton – Quel est, par exemple, l’effort requis pour tirer le fil du fût (voir tableau)
- Angle α en degrés – Somme des angles de courbure avec lesquels la gaine de transport de fil est mise en place
- Coefficient de friction µ (voir tableau)

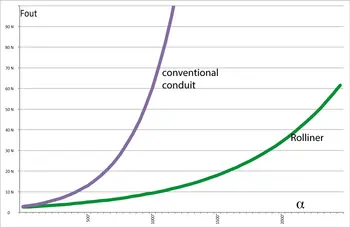

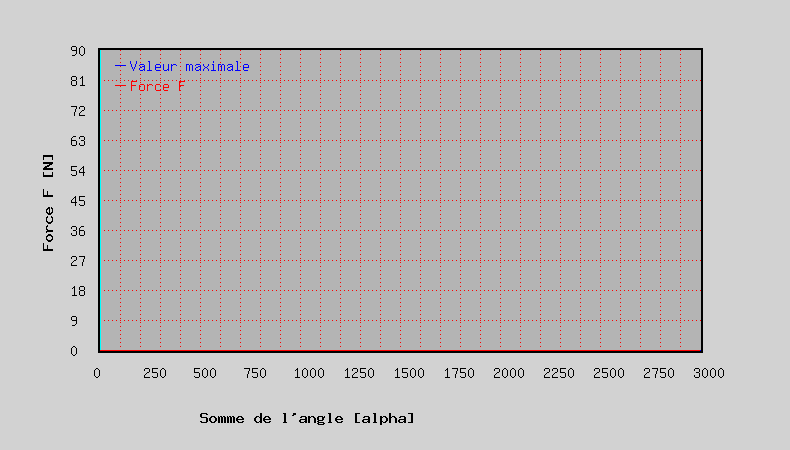

La force calculée est celle avec laquelle le moteur d’alimentation doit tirer. Vous pouvez saisir une valeur maximum acceptée (par ex. 30N). Les valeurs sont également démontrées par un graphique dans le diagramme.
