Poulie de déviation pour des soudures droites
Le fil des fûts de la série 5000 présente une préformation sinusoïdale. Lors d’un soudage mécanisé, ceci peut résulter en un positionnement imprécis du fil et se répercute particulièrement quand de petites coupes transversales de joint sont soudées avec du fil en gros diamètre (p. ex une soudure d’angle a4 avec le diamètre de fil 1,6 mm).
Dans ce cas, la poulie de déviation s'utilise. Celle-ci déforme plastiquement le fil électrode et de ce fait, il est toujours préformé dans la même direction.
La poulie de déviation est livrée d’emblée avec un couplage rapide au filetage mâle 1/4" pour le raccordement aux gaines de transport de fil. La fixation à la coiffe de dévidage est comprise.
Les forces de traction en sortie s’élèvent comme suit pour ULR-2 :
- ML 5087, ML 5183, ML 5356 1,2mm: 9 N
- ML 5087, ML 5183, ML 5356 1,6mm: 25 N
Les forces de traction en sortie s’élèvent comme suit pour ULR-3 :
- ML 5087, ML 5183, ML 5356 1,2mm: 2,5 N
- ML 5087, ML 5183, ML 5356 1,6mm: 7 N

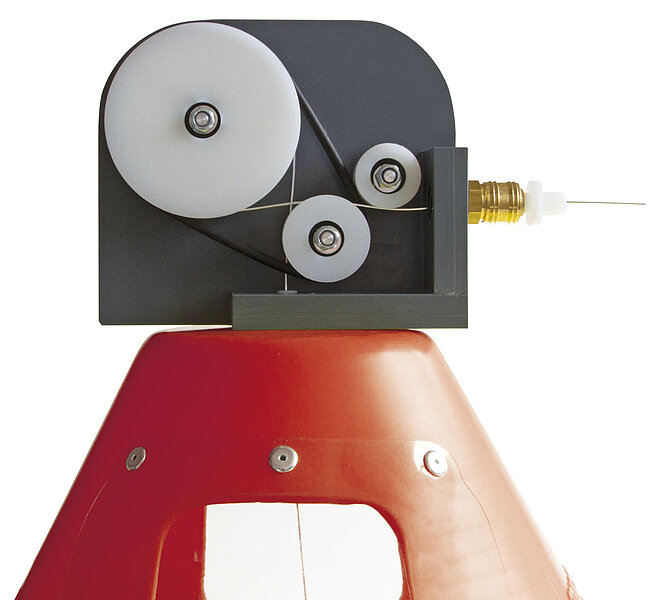

Poulie ULR-2
La sortie du fil de l' ULR-2 est sur le côté.
Poulie ULR-3
La sortie du fil de l' ULR-3 est sur le dessus. Cela nécessite une force inférieure à celle pour l'ULR-2.
Informations complémentaires
-
ULR-2 Données Step225 Ko
Tableau de références
Pulley
| Désignation | Numéro d'article | Quantité en stock | Poids [kg] |
|---|---|---|---|
| Pulley ULR-2 | 10,10,6,0001 | 15 | 0.85 |
| Pulley ULR-3 | 10,10,6,0002 | 6 | 0.85 |
| Straightening device 14-rolls 1.6 mm | 10,10,6,0006 | Not in stock | 5.82 |
| Straightening device 14-rolls 1.2 mm | 10,10,6,0007 | Not in stock | 5.82 |
| Straightening device 14-rolls 1.0 mm | 10,10,6,0008 | Not in stock | 5.82 |
| Straightening device 14-rolls 0.7 - 2.2 mm steel | 10,10,6,0009 | Not in stock | 5.82 |
