Moteur pneumatique d’entraînement de fil DLDA1 pour des longueurs de fil extrêmes
La friction du fil dans la gaine de transport de fil provient du fait que le fil touche l’intérieur de la gaine ce qui génère un frottement. Ce frottement augmente exponentiellement avec l’angle d’enroulement et le coefficient de friction, il cause rapidement un blocage total du fil électrode.
Le moteur pneumatique d’entraînement de fil DLDA1 exerce une pression ajustable permanente et continue sur le fil électrode. Ce dernier est poussé vers la paroi extérieure de la gaine de transport de fil et y provoque à peu près le même frottement qu’il ne l’aurait fait sur la paroi intérieure. Dans l’idéal, la pression de l’air est ajustée de façon à ce qu’à la sortie de la gaine, le fil peut être tiré et freiné avec deux doigts et très peu de force (peu de N). L’unité d’alimentation de fil peut alors enlever toute quantité de fil avec la moindre dépense de force.

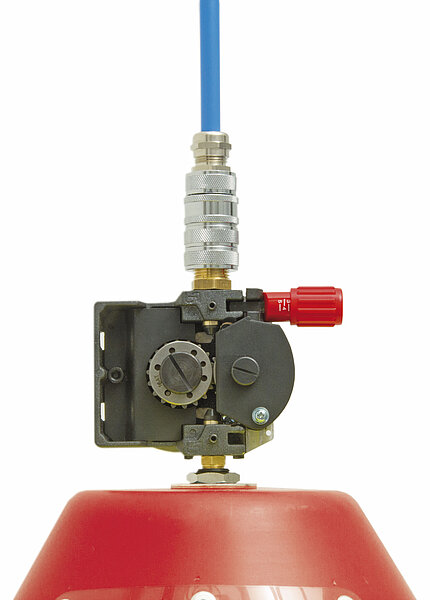

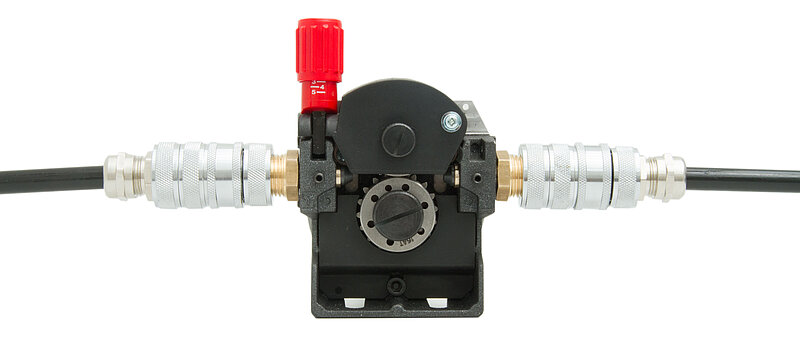

Le DLDA1 peut être apposé soit sur la coiffe de fût ou tout simplement être enclenché dans une gaine de transport de fil (Toughliner, Softliner, Rolliner). Le coupleur CRNG40 est prévu en standard pour une utilisation avec le DLDA1.
Données techniques
| Vitesse d’alimentation du fil | 0-30 m/min |
| Force motrice | 0-60 N (réglable par pression d‘air 0-6 Bar) |
| Dimensions LxLxH | 100x140x160 mm |
| Poids | 5,1 kg |
| Diamètre de fil | 0,8-1,6 mm |
| Consommation d’air comprimé | env. 20 – 30 m3/h |
| Huile pneumatique recommandée | Klüber Airpress 32 ou ressemblant |
Tableau récapitulatif
Pneumatic feed assist
| Désignation | Numéro d'article | Quantité en stock | Poids [kg] |
|---|---|---|---|
| Pneumatic feed assist DLDA-1 | 10,50,1,0001 | 20 | 5.1 |

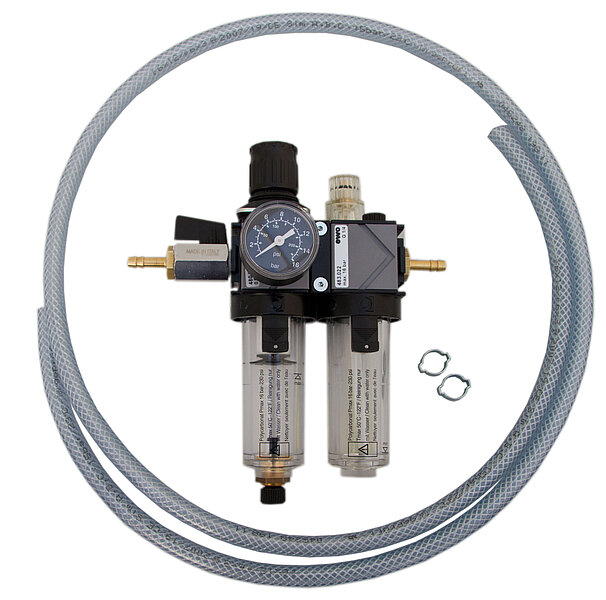

| Maintenance unit for DLDA-1 | 10,50,1,0002 | 1 | 0.9 |
| Disc for DLDA-1 | 10,50,1,0003 | 46 | 0.15 |

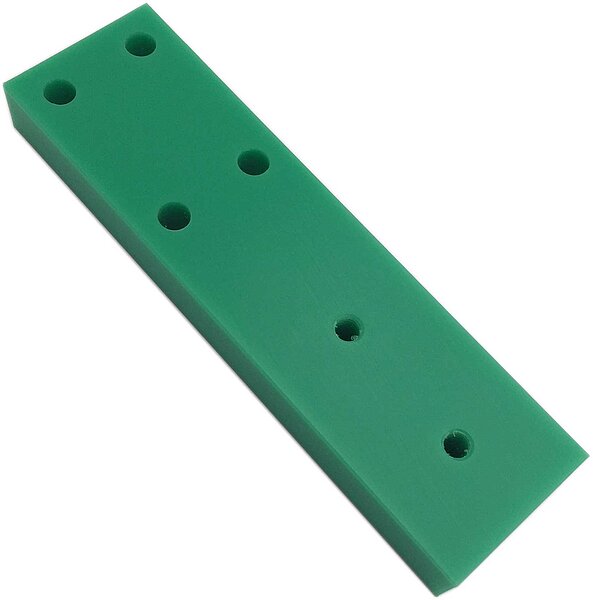

| Insulation plate for DLDA-1 | 10,50,1,0004 | 21 | 0.17 |

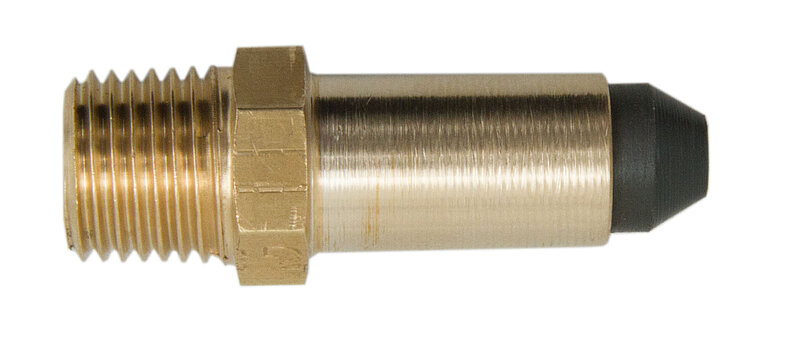

| In-Outlet guide 1/4" for DLDA-1 | 10,50,2,0001 | 27 | 0.02 |

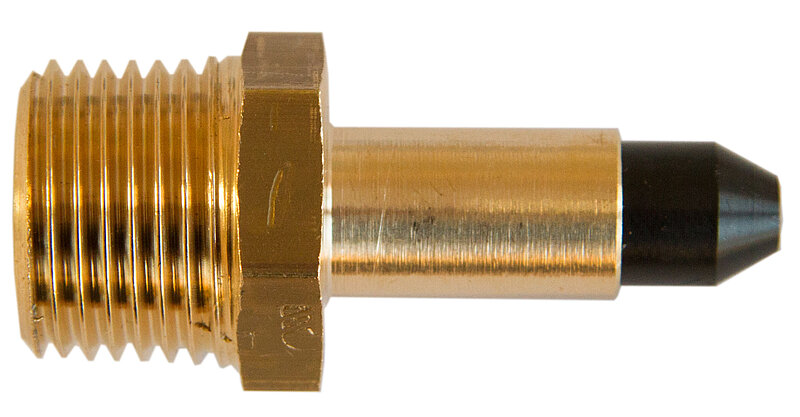

| In-Outlet guide 1/2" for DLDA-1 | 10,50,2,0002 | 39 | 0.04 |

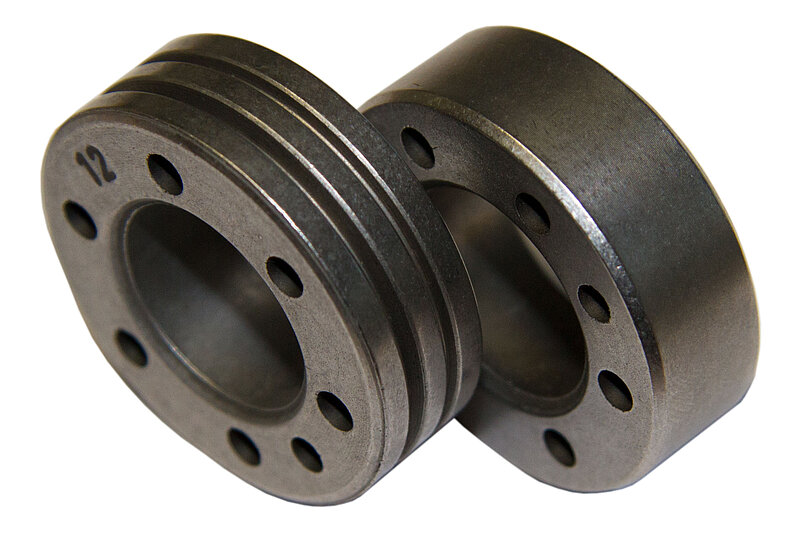

| Feed roll 0,8/1,0mm Fe | 10,50,3,0008 | 20 | 0.11 |
| Feed roll 1,0/1,2mm Fe | 10,50,3,0010 | 4 | 0.11 |
| Feed roll 1,2/1,6mm Fe | 10,50,3,0012 | 23 | 0.11 |
| Feed roll 1,6/2,4mm Fe | 10,50,3,0016 | 10 | 0.11 |

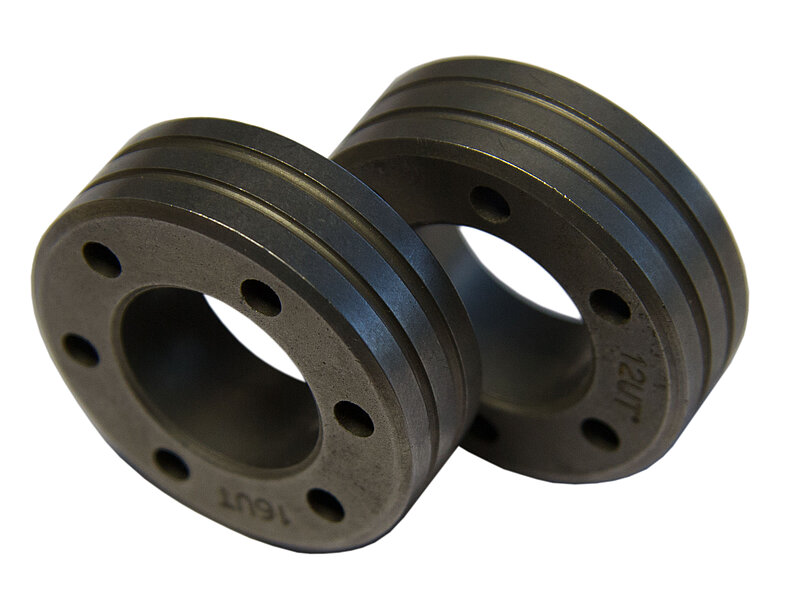

| Feed roll 0,8/1,0mm Al, Cu | 10,50,4,0008 | 25 | 0.11 |
| Feed roll 1,0/1,2mm Al, Cu | 10,50,4,0010 | 34 | 0.11 |
| feed roll 1,2/1,6mm Al, Cu | 10,50,4,0012 | 78 | 0.11 |
| Feed roll 1,6/2,0mm Al, Cu | 10,50,4,0016 | 10 | 0.11 |
| Feed roll 2,4/3,2mm Al, Cu | 10,50,4,0024 | Not in stock | 0.11 |
| Feed roll 1,2/1,6mm knurled groove | 10,50,6,0012 | Not in stock | 0.11 |
