Le dévidage de fil en fûts ou de bobines est fondamentalement différent l’un de l’autre. Tandis que la bobine tourne lors du dévidage et que le fil est tiré de façon tangentielle, les fûts, eux, restent immobiles et habituellement, le fil est enlevé verticalement vers le haut dans une direction axiale.
Il en résulte une torsion du fil. Selon les caractéristiques mécaniques du fil, il peut y avoir un brusque entrelacement, ce qui rend la suite du dévidage du fil impossible. De tels entrelacements sont appelés des nœuds. Les fils alu des alliages de la série 5000 y sont particulièrement sujets mais cela peut en principe apparaître aussi avec d’autres alliages d’acier ou d’alliages non-ferreux.

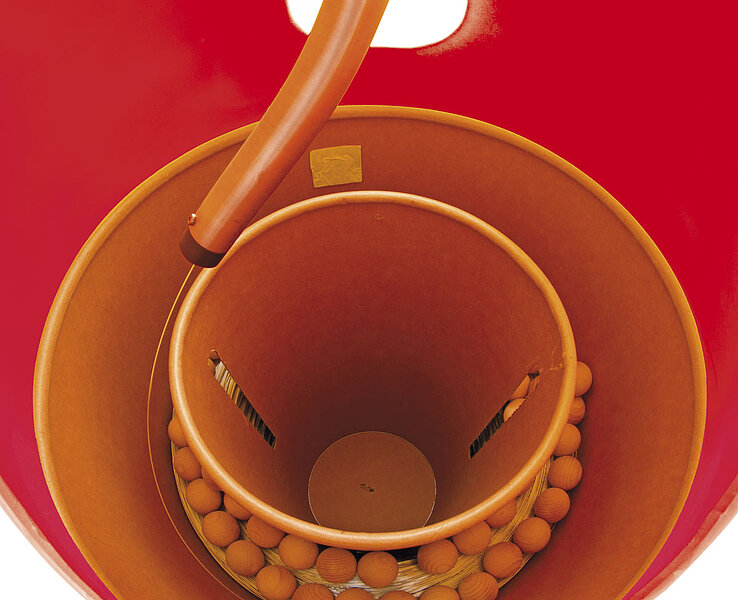

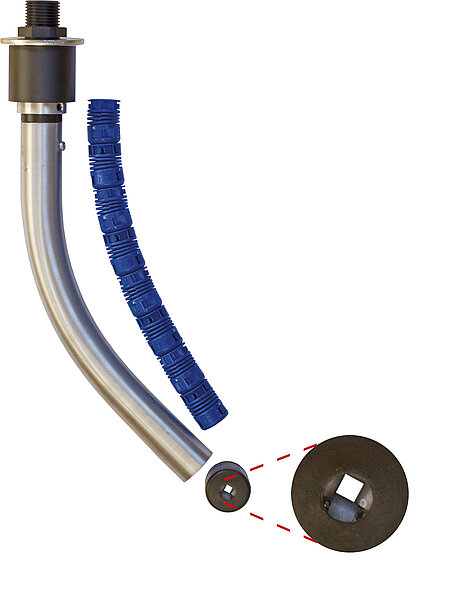

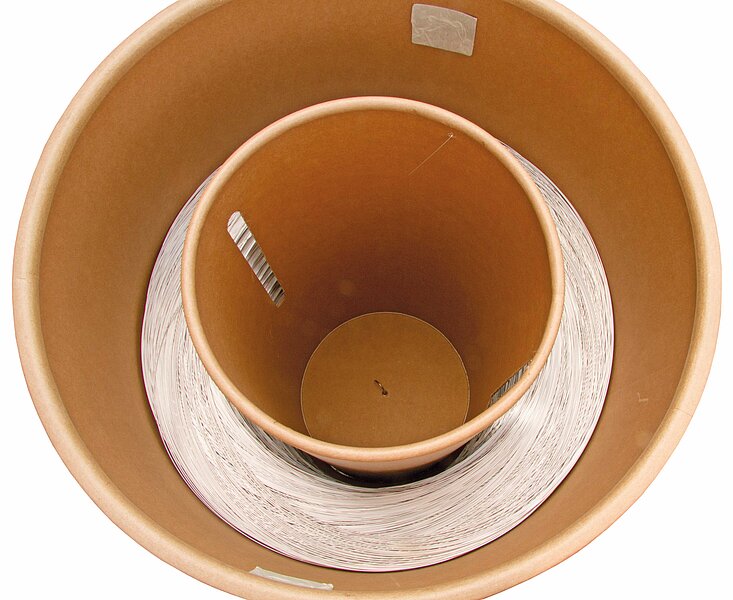

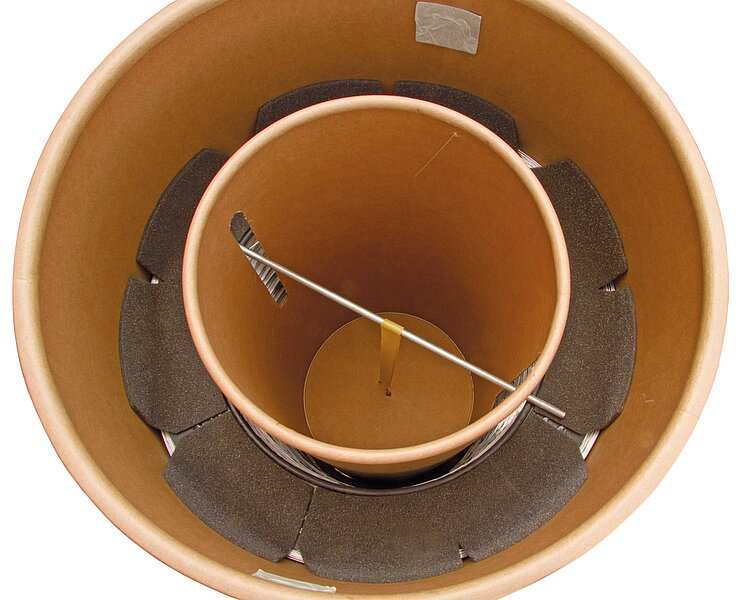

Bras tournant ASH 81 pour les fûts ECO

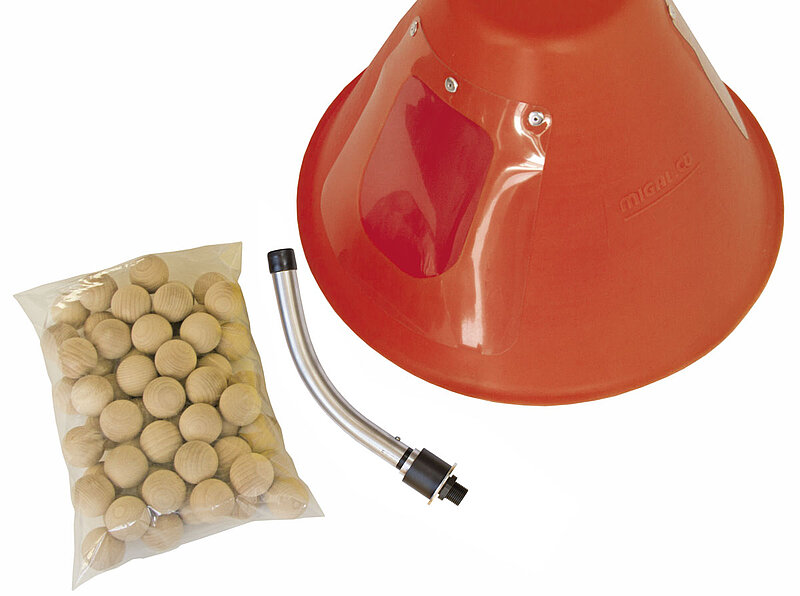

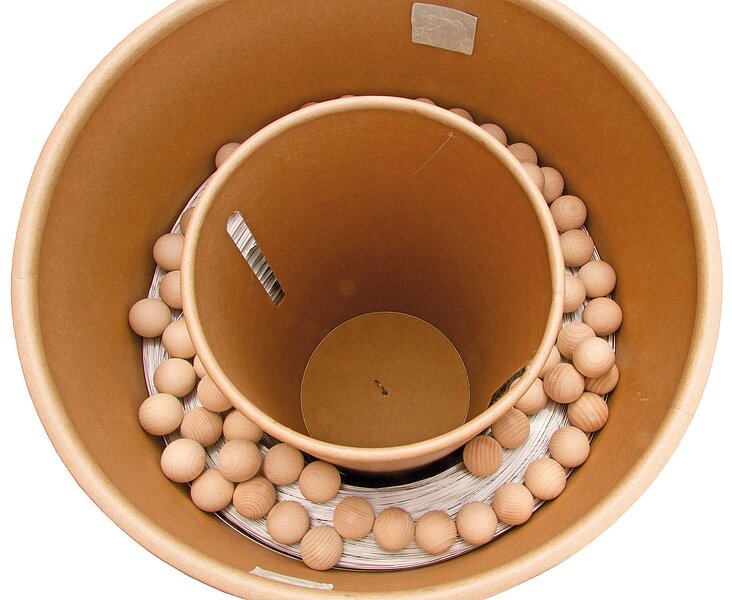

Nous utilisons les fûts ECO principalement pour les alliages en aluminium de la série 4000 ainsi que pour les alliages de cuivre. Pour ceux-ci, notre bras tournant incorporé à la coiffe de dévidage accompagnée de 70 billes en bois (diamètre 40 mm) a fait ses preuves des milliers de fois..
En utilisant cette aide au dévidage, aucun autre connecteur pour la gaine de transport de fil n’est nécessaire. L’aide au dévidage dispose d’un filetage intérieur de 1/4" et un filetage extérieur de 1/2".
Additional information
- Donnes Step ASH-81122 Ko

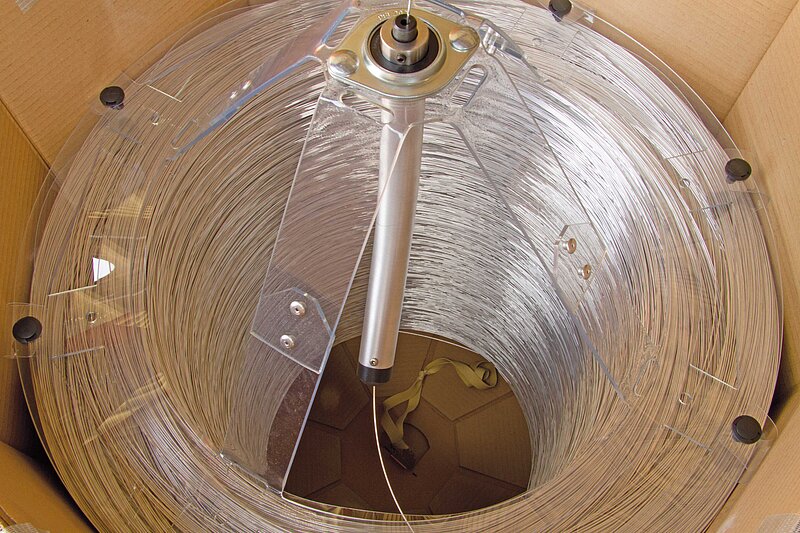

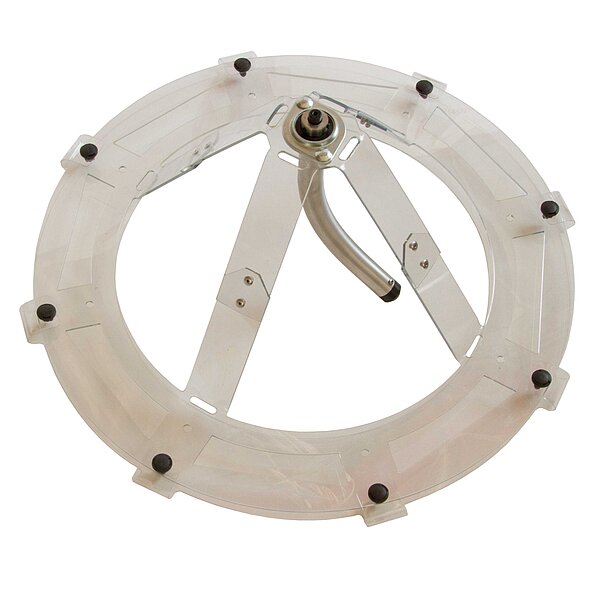

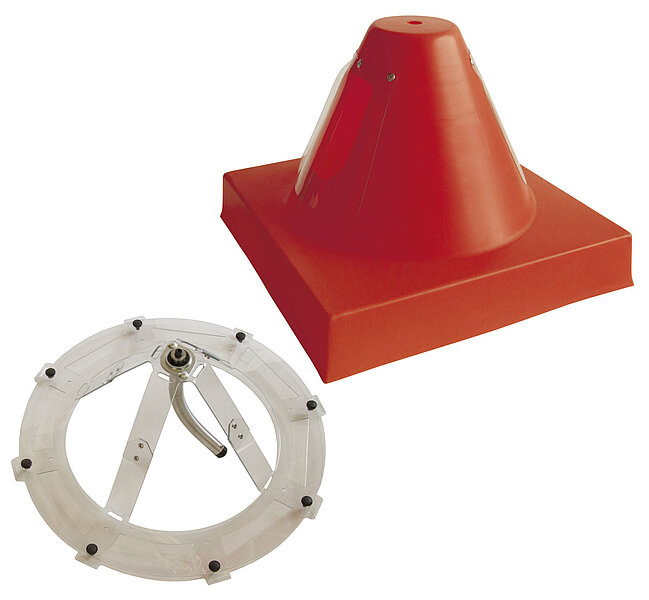

Aide au dévidage TOU400/580 pour fûts Jumbo

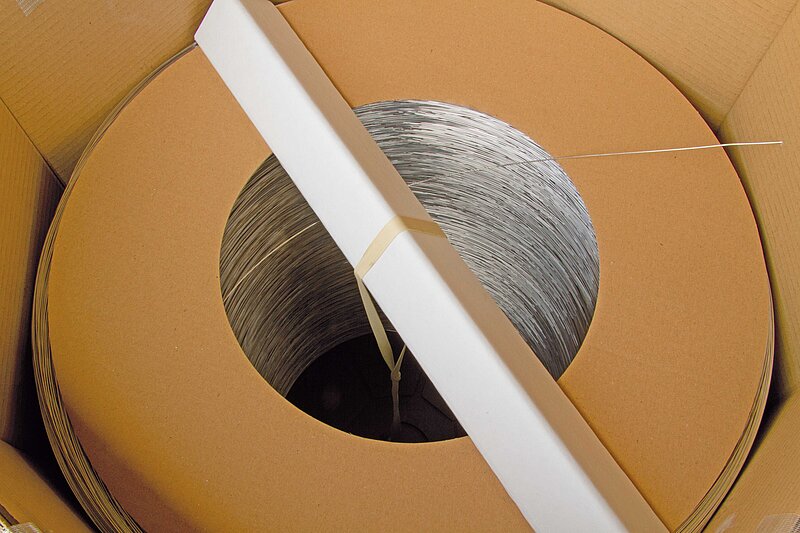

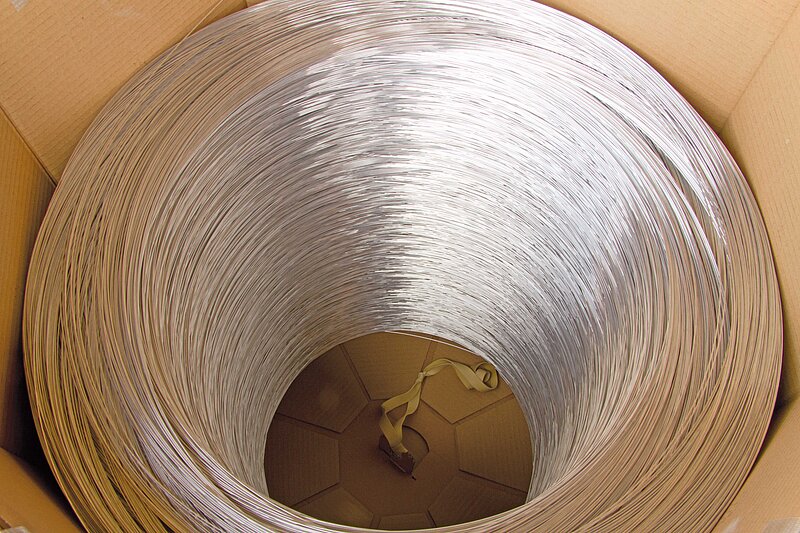

Nous utilisons les fûts Jumbo principalement pour les alliages en aluminium de la série 5000 mais également pour les alliages de cuivre. Les alliages de la série 5000 en particulier, ont fortement tendance à créer des nœuds.

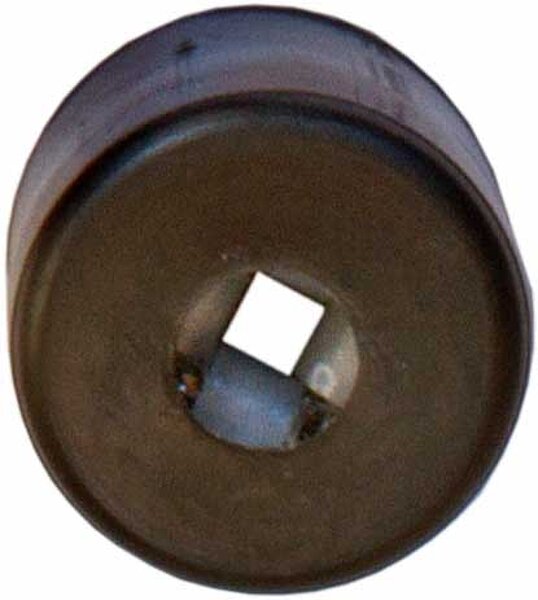

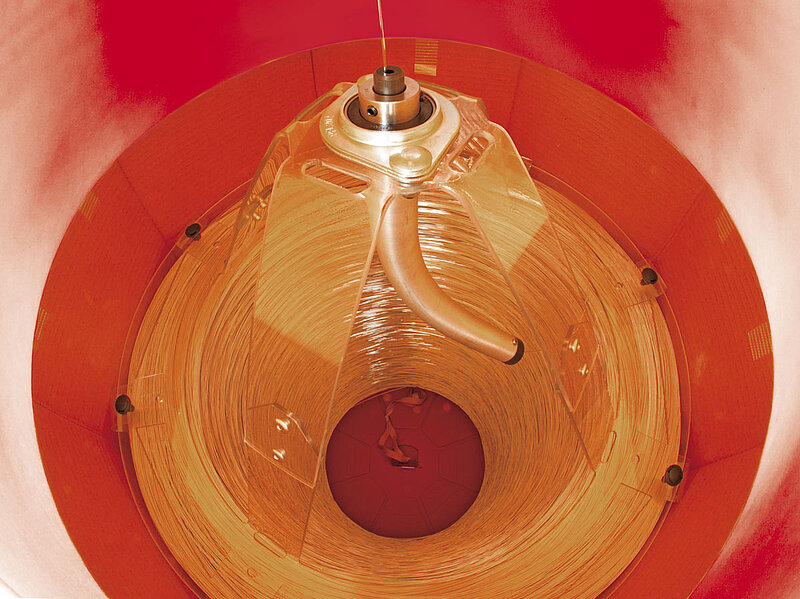

Le dispositif de dévidage développé récemment par MIGAL.CO empêche de façon fiable la formation d’entrelacements de fil. Grace à l’anneau plastique posé directement sur le fil, les spires individuelles ne peuvent pas s’échapper par inadvertance. Un bras de dévidage rotatif guide le fil le mieux possible et évite les distances libres dans lesquelles le fil pourrait s’entrelacer autrement. Le bras rotatif est équipé avec Rolliner NG et pazr conséquent, il y a très peu de friction et d’usure.
Pendant le dévidage du fil, le dispositif de dévidage descend avec le fil jusqu’au fond du fût. Il est ensuite enlevé et installé dans le fût suivant.
Ainsi, les temps d’arrêt et de dysfonctionnement coûteux sont évités.

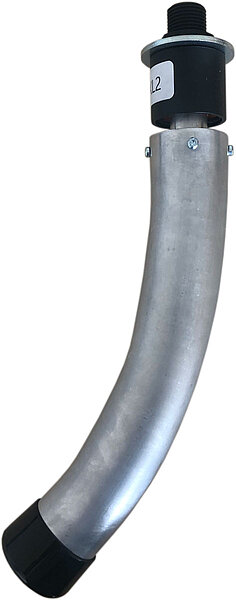

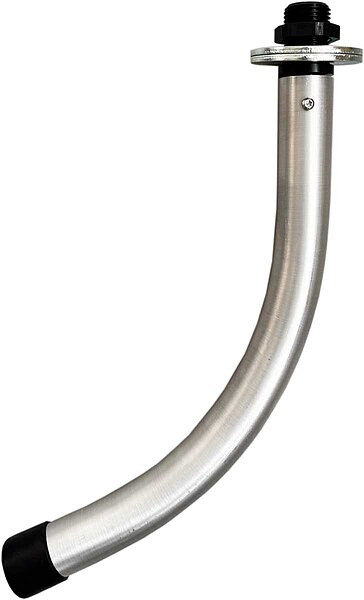

Bras tournant ASH-XL2 pour du fil d'un diamètre jusqu'à 4 mm
Le bras tournant ASH-XL2 est prévu pour les diamètres de 2,0 à 4,0 mm.
En utilisant cette aide au dévidage, aucun autre connecteur pour la gaine de transport de fil n’est nécessaire. L’aide au dévidage dispose d’un filetage intérieur de 1/4" et un filetage extérieur de 1/2".

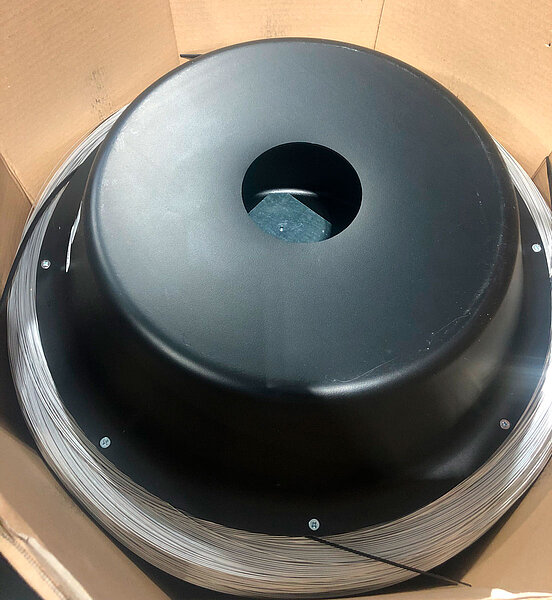

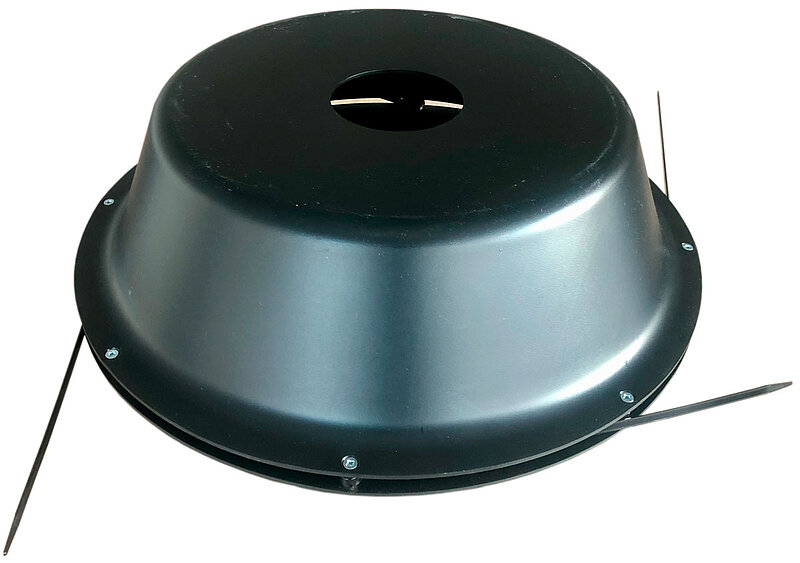

Aide au dévidage Jumbo DC 380/580
Cette aide au dévidage est utilisée avec le fût Jumbo et le fil 4043 Ø 1,2 mm. Pour vous en servir, enlevez simplement la rondelle en carton et posez la pièce sur le fil. Assurez-vous d'avoir désencombré l'intérieur du fût (le fond) pour permettre à l'aide au dévidage de se poser à plat quand il ne reste plus que peu de fil dans le fût.
Tableau de références
| Désignation | Numéro d'article | Poids [kg] | Quantité en stock [kg] |
|---|---|---|---|
| Beech wooden ball 40mm | 10,10,3,0002 | 0.02 | 1610 |
| Decoiling aid ASH-81 | 10,10,3,0003 | 0.9 | 7 |
| Inlet for ASH-81 | 10,10,3,0004 | 0.05 | 6 |
| Decoiling aid ASH-XL2 | 10,10,3,0006 | 0.9 | 7 |
| Decoiling aid TOU400/580 | 10,10,4,0001 | 1 | 8 |
| Decoiling aid Jumbo DC 380/580 | 10,10,4,0005 | 3.42 | 14 |
