Accionamiento de hilo por aire comprimido DLDA1 para longitudes de hilo extremas
La fricción del hilo en la manguera de alimentación de hilo se debe a que el hilo entra en contacto con el interior de la manguera y provoca fricción allí. Esta aumenta exponencialmente con el ángulo de envoltura y, en función del coeficiente de fricción, conduce rápidamente al bloqueo completo del electrodo de alambre.
El accionamiento de hilo por aire comprimido DLDA1 ejerce una presión permanente y continuamente ajustable sobre el electrodo de hilo. Esto lo presiona contra la pared exterior de la manguera de alimentación de alambre y causa aproximadamente la misma fricción que tendría en la pared interior. Idealmente, la presión de aire se ajusta de modo que el alambre pueda extraerse de la salida de la manguera de alimentación de alambre con 2 dedos y muy poca fuerza (unos pocos N), pero también pueda frenarse. De este modo, el alimentador de alambre puede extraer cualquier cantidad de alambre con la mínima fuerza.
La fórmula de Euler-Eytelwein falla en este caso. Sin embargo, se puede conseguir aproximadamente el doble de ángulo de envoltura utilizando la DLDA1.

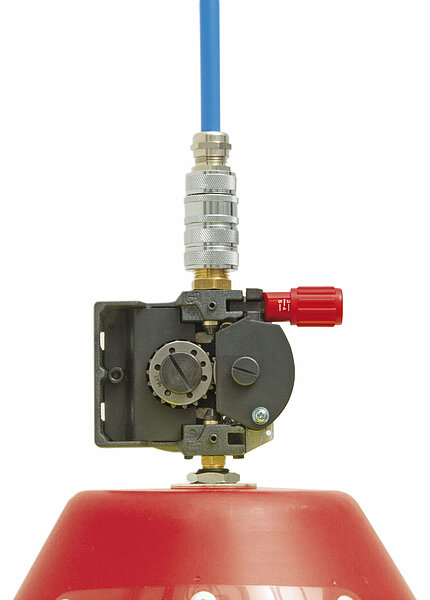

La DLDA1 puede fijarse al capó de desenrollado del tambor con la conexión para capó de desenrollado AER200 o la ayuda de desenrollado ASH80, o simplemente engancharse a una manguera de alimentación de alambre (Toughliner, Softliner, Rolliner). El acoplamiento CRNG40 está diseñado para su uso con la DLDA1 de serie.

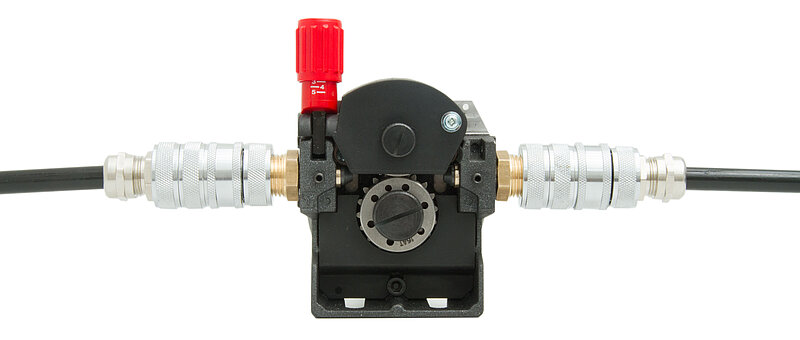

con una manguera guía de hilo en la entrada y en la salida
Datos Técnicos
| Velocidad de avance del hilo | 0-30 m/min |
| Transportador | 0-60 N (ajustable mediante presión de aire 0-6 bar) |
| Dimensiones LxBxH | 100x140x160 mm |
| Peso | 5,1 kg |
| Diámetro del cable | 0,8-1,6 mm |
| Consumo del aire comprimido | ca. 20-30 cbm/h |
| Aceite neumático recomendado | Klüber Airpress 32 o similar |
Tabla de referencia
| Descripción | Número de artículo | Cantidad en stock | Peso [kg] | Unidad de medida |
|---|---|---|---|---|
| Pneumatic feed assist DLDA-1 | 10,50,1,0001 | 15 | 5.1 | St |

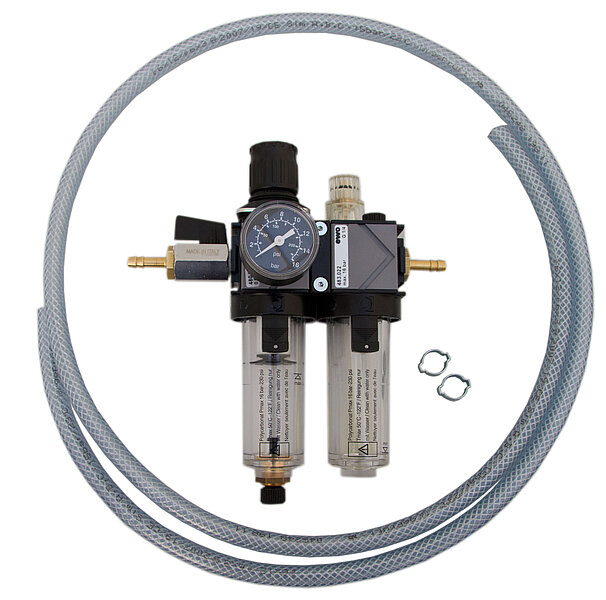

| Maintenance unit for DLDA-1 | 10,50,1,0002 | 23 | 0.9 | St |
| Disc for DLDA-1 | 10,50,1,0003 | 39 | 0.15 | St |

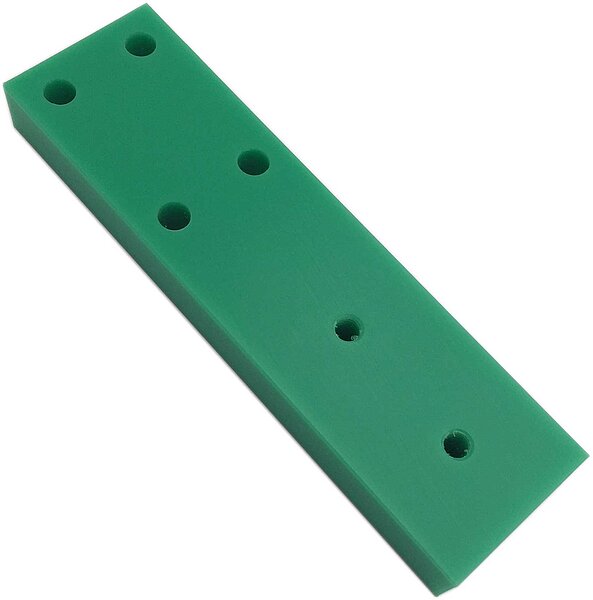

| Insulation plate for DLDA-1 | 10,50,1,0004 | 21 | 0.17 | St |
| In-Outlet guide 1/4" for DLDA-1 | 10,50,2,0001 | 20 | 0.02 | St |
| In-Outlet guide 1/2" for DLDA-1 | 10,50,2,0002 | 31 | 0.04 | St |
| Feed roll 0,8/1,0mm Fe | 10,50,3,0008 | 14 | 0.11 | St |
| Feed roll 1,0/1,2mm Fe | 10,50,3,0010 | 17 | 0.11 | St |
| Feed roll 1,2/1,6mm Fe | 10,50,3,0012 | 11 | 0.11 | St |
| Feed roll 1,6/2,4mm Fe | 10,50,3,0016 | 10 | 0.11 | St |
| Feed roll 0,8/1,0mm Al, Cu | 10,50,4,0008 | 17 | 0.11 | St |
| Feed roll 1,0/1,2mm Al, Cu | 10,50,4,0010 | 24 | 0.11 | St |
| feed roll 1,2/1,6mm Al, Cu | 10,50,4,0012 | 86 | 0.11 | St |
| Feed roll 1,6/2,0mm Al, Cu | 10,50,4,0016 | 2 | 0.11 | St |
| Feed roll 2,4/3,2mm Al, Cu | 10,50,4,0024 | Nicht lagernd | 0.11 | St |
| Feed roll 1,2/1,6mm knurled groove | 10,50,6,0012 | Nicht lagernd | 0.11 | St |
