Schweißdokumentation, neu gedacht.

WeldSuite ist die moderne Schweißmanagement-Plattform von MIGAL.CO. Vom Anlegen der Stammdaten über die pWPS, das RWT (Verfahrensprüfungs­schweißung) bis zur fertigen WPQR – inklusive ASME IX, AWS D1.1, Schweißerverwaltung und Schweißkostenberechnung – alles in einer einzigen, web-basierten Software. Entwickelt aus über 15 Jahren Erfahrung mit WPS-Maker 2.

  • EN ISO 15609 / 15614
  • ASME IX & AWS D1.1
  • Multi-User & Audit-Log
  • Windows · macOS · Linux · Docker
100

+

WPS-FELDER NACH EN ISO 15609
21
API MODULE ZUR INTEGRATION
4
PLATTFORMEN (WIN/MAC/LINUX/DOCKER)
13
SPRACHEN

WAS IST WELDSUITE?

Eine digitale Plattform für die gesamte Schweißdokumentation – vom Entwurf bis zur Freigabe.

Schweißanweisungen, Verfahrensprüfungen, Schweißer-Stammdaten, Qualifikationen – in vielen Betrieben verteilen sich diese Informationen heute auf Excel-Tabellen, Word-Dokumente, gedruckte Ordner und veraltete Einzelplatz-Programme. Die Folge: doppelte Datenpflege, abgelaufene Qualifikationen, Audit-Stress und teure Fehler.

WeldSuite löst das. Ein klar definierter Ablauf führt Sie durch den gesamten Qualifikationsprozess: Stammdaten anlegen → pWPS erstellen → RWT(Verfahrensprüfungs­schweißung) → WPQR erstellen. Jedes dieser Dokumente durchläuft denselben vier-stufigen Status-Workflow von „Entwurf" bis „Freigegeben" – mit Unterschrift, Zeitstempel und lückenlosem Audit-Log.

  • Web-basiert. Im Browser bedienbar, lokal installiert oder auf Ihrem Server.

  • Normkonform. EN ISO 15609 & 15614, ASME IX (QW-482 & QW-483), AWS D1.1, ISO 9606, ISO 14732.

  • Migrationsfreundlich. Bestehende WPS-Maker-2-Dateien (.wpsx) können importiert werden.

  • Sicher & compliant. AES-256-Datenbankverschlüsselung, lückenloses Audit-Log, automatische Backups.

HAUPTFUNKTIONEN

Alles, was eine moderne Schweißabteilung braucht.

WeldSuite bündelt zehn Kernfunktionen in einer einzigen Oberfläche – statt sie auf mehrere Werkzeuge zu verteilen.

  • EN ISO 15609-1

  • EN ISO 15614-1 bis -8

  • EN ISO 9606-1

  • EN ISO 9606-2 bis -5

JOINT-DESIGN-ENGINE

Anders als statische Bibliotheken zeichnet WeldSuite jede Nahtgeometrie parametrisch: Sie geben Blechdicke, Öffnungswinkel, Stegbreite und Spaltbreite ein – die Software erzeugt eine maßstabsgetreue, vollständig bemaßte Skizze. Auch Bereichsangaben (z. B. „Spalt 2-4 mm“) sind möglich; die Anzeige wird auf den Mittelwert geometrisiert.

Der entstandene Nahtaufbau ist die Grundlage für den interaktiven Lagenaufbau-Editor: Sie zeichnen jede Schweißraupe mit der Maus direkt auf der Geometrie ein und ordnen ihr ihre Prozessparameter zu. Das Ergebnis wandert automatisch in PDF, DXF und SVG.

5 Nahttypen · Stumpf-, Kehl-, Eck-, Überlapp-, Bördelnaht
14 Komponenten · Plate, I-Stoß, Y-/V-/U-Naht, Rohr, T-Stoß und mehr
DXF-Im- und Export für Anbindung an CAD und Konstruktion
Schweißfolgen-Zeichnung mit automatischer Nummerierung

⛶ Vergrößern

STANDARDS & NORMEN

Normgerecht – europäisch und international.

WeldSuite spricht die Sprache der Schweißnormen, die in Ihrer Branche gelten. Dropdown-Felder, Plausibilitätsprüfungen und PDF-Exporte sind direkt an den Normwortlaut gebunden.

EN ISO

EN ISO 15609-1

WPS Lichtbogenschweißen – über 100 Felder, vollständig.

EN ISO

EN ISO 15614-1 bis -8

Verfahrensprüfung (WPQR) für die wichtigsten Schweißverfahren.

EN ISO

EN ISO 9606-1

Schweißerprüfung Stahl – Range-of-Qualification automatisch berechnet.

EN ISO

EN ISO 9606-2 bis -5

Schweißerprüfung Aluminium, Kupfer, Nickel, Titan – im Datenmodell vorgesehen.

ISO

ISO 14732

Bedienerqualifikation für mechanisierte und automatisierte Schweißprozesse.

ISO

ISO 6947

Schweißpositionen (PA-PK, H-L045, J-L045) per Dialogauswahl.

ISO

ISO 14175

Schutzgase – Linde- und Messer-Kataloge integriert, eigene definierbar.

EN

EN 287-1 (Legacy)

Schweißerprüfung Stahl (Altnorm) – 14-Gruppen-System abgebildet.

ASME

ASME IX QW-482

WPS – Dropdown-Felder mit P/F/A-Nummern, Streckenenergie automatisch.

ASME

ASME IX QW-483

PQR – dreiseitig: Verfahren, Parameter, Prüfergebnisse.

AWS

AWS D1.1

Structural Welding Code – Steel: WPS und PQR vollständig implementiert.





PLATTFORMEN

Läuft, wo Ihre IT bereits zu Hause ist.

WeldSuite ist eine Web-Anwendung mit eingebettetem Server – wahlweise als Desktop-Installation, Windows-Dienst oder Docker-Container.



Windows

Desktop-Installer mit System-Tray-Icon. Auch als Windows-Dienst (NSSM) für den Server-Einsatz.

macOS

Native .app mit Dock-Icon und Menüleiste. Universell für Apple-Silicon und Intel.

Linux

Server-Variante als Binary oder via Docker-Container. Für Headless-Betrieb optimiert.

Docker

Single-Container-Deployment für Kubernetes, Portainer oder einfaches docker compose up.

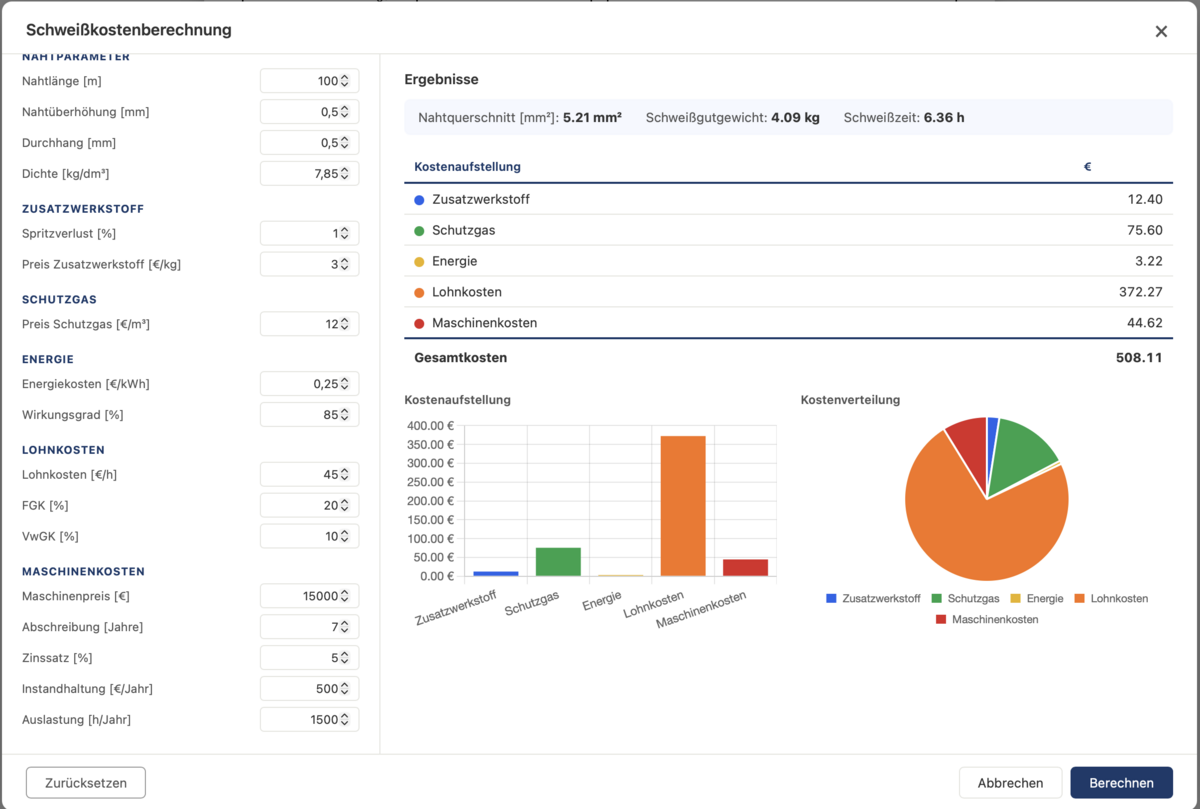

Schweißkostenberechnung

Materialeinsatz, Energie, Schutzgas und Personalzeit pro Schweißnaht – direkt aus den WPS-Daten kalkuliert. Unverzichtbar für Angebotskalkulation, Nachkalkulation und kontinuierliche Prozessoptimierung.

⛶ Vergrößern

SICHERHEIT & COMPLIANCE

Daten, denen Ihr Auditor vertraut.

WPS-Daten sind Qualitätsdaten. WeldSuite behandelt sie wie das Produktivvermögen, das sie sind.

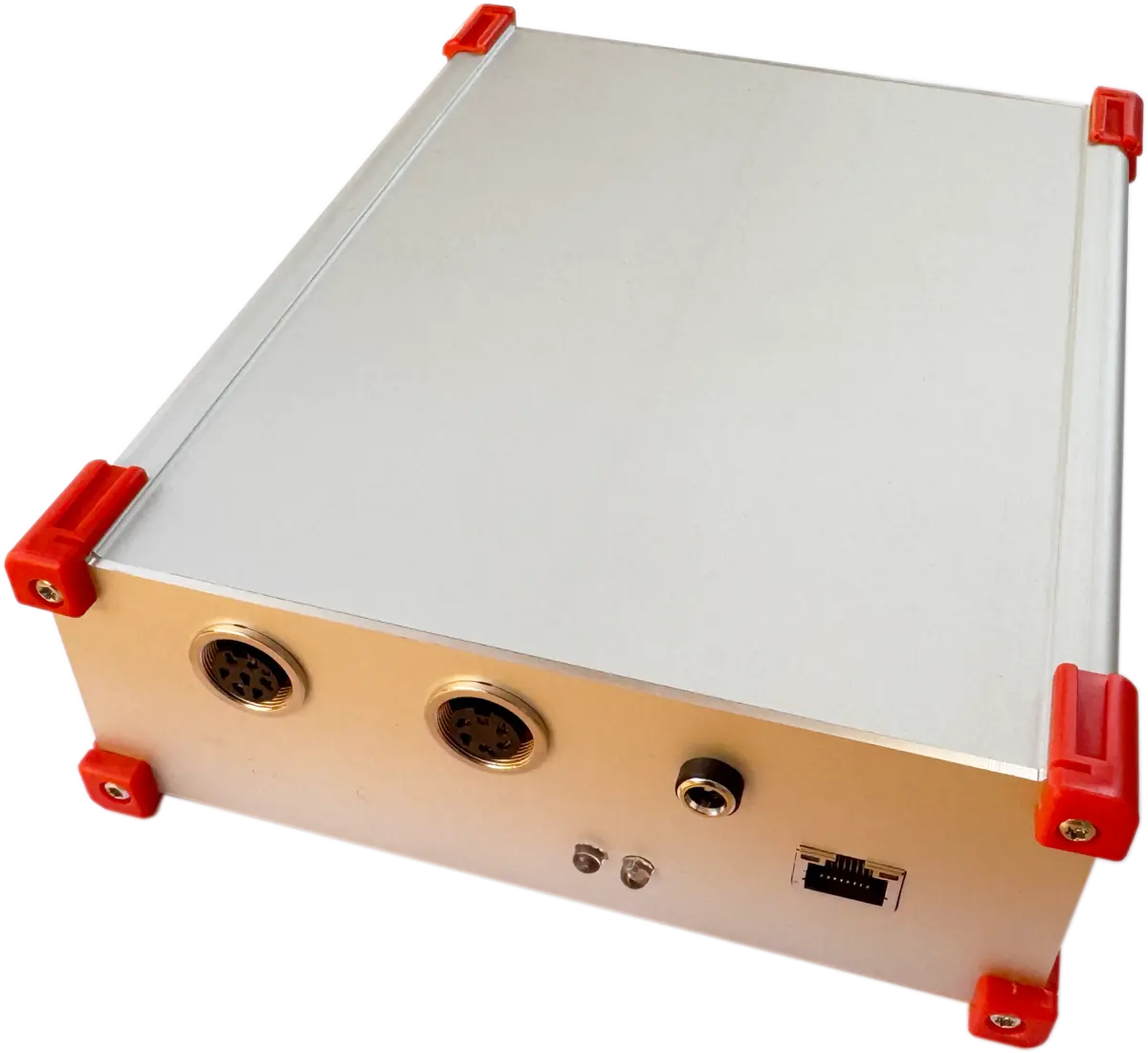

Sensorbox-Datenimport

Reale Schweißprozessdaten – Strom, Spannung, Drahtvorschub, Schweißgeschwindigkeit, Schutzgasdurchfluss – werden während der Verfahrensprüfung von der RoboScope-Sensorbox aufgezeichnet und als CSV exportiert. In WeldSuite importieren Sie diese Messdaten mit einem Klick direkt in das RWT: Alle Lagen, Positionen und Prozessparameter werden automatisch übernommen. So ersetzen Sie die manuelle Eingabe durch lückenlos rückverfolgbare Messwerte – exakt, revisionssicher und ohne Übertragungsfehler.

MIGAL.CO Sensorbox
⛶ Vergrößern

LIZENZMODELLE

Vier Stufen – vom Einzelnutzer bis zum globalen Konzern.

Cloud-basierte Lizenzaktivierung. Bei TEAM und ENTERPRISE sind 5 Benutzer standardmäßig enthalten; weitere Benutzer können jederzeit zugebucht werden. Ein Upgrade auf eine höhere Stufe ist ohne Neuinstallation möglich.

DEMO

BASE

TEAM

ENTERPRISE

Zum Testen - mit vollem Funktionsumfang.

  • Maximal 10 WPS
  • Maximal 3 WPQR
  • Beispieldaten enthalten

Für Einzelarbeitsplätze und kleine Werkstätten – die direkte Nachfolge von WPS-Maker 2.

  • Einzelplatz-Lizenz
  • WPS-Editor nach EN ISO 15609
  • Joint-Design- & Lagenaufbau-Editor
  • Schweißkostenberechnung
  • Werkstoff-, Zusatz- & Gas-DBs
  • PDF-Export mit Firmenlogo
  • WPSX-Import (WPS-Maker 2)
  • pWPS, RWT & WPQR (EN ISO 15614)
  • Schweißerverwaltung + RoQ-Engine
  • 6-Monats-Verlängerung mit Batch
  • 4-stufiger Workflow + Audit-Log
  • Automatische Backups
  • ASME IX (QW-482 & QW-483)
  • AWS D1.1 (WPS & PQR)
  • AES-256 Verschlüsselung
  • REST-API (21 Module) + SSO

€ 990,-*

Für Schweißbetriebe mit Mehrbenutzerbedarf, Verfahrensprüfungen und Audit-Anforderungen.

  • Alles aus BASE
  • 5 Benutzer Standard, weitere zubuchbar

€ 1.990,-*

jeder zusätzliche Benutzer € 490,-*

Für Konzerne, internationale Hersteller und Industrien mit IT-Integration.

  • Alles aus BASE
  • Rollen

€ 2.990,-*

jeder zusätzliche Benutzer € 590,-*
  * alle Preise zuzügl. gesetzl. MwSt.



HÄUFIGE FRAGEN

Was IT-Verantwortliche und Schweißaufsichten oft wissen wollen.

Müssen wir unsere bestehenden WPS-Maker-2-Daten neu eingeben?

Nein. WeldSuite kann .wpsx-Dateien aus WPS-Maker 2 direkt importieren. Schweißnaht-Geometrien, Lagenaufbauten, Werkstoffe und Schweißzusätze werden automatisch übernommen. So können Sie sukzessive umsteigen, ohne dass Ihnen Ihre über Jahre gepflegte WPS-Sammlung verloren geht.

Brauchen wir eine Cloud, oder läuft WeldSuite auch lokal?

WeldSuite läuft vollständig auf Ihrer Infrastruktur – als Desktop-Installation auf einem Einzelrechner, als Windows-Dienst auf einem internen Server, oder als Docker-Container in Ihrem Rechenzentrum. Ihre Daten bleiben bei Ihnen.

Wie funktioniert die Lizenzaktivierung?

WeldSuite verwendet eine cloud-basierte Lizenzaktivierung über das Lizenzmanagement-System Soraco QLM. Nach Eingabe Ihres Lizenzschlüssels wird die Software online aktiviert. Eine manuelle Aktivierung ist für Offline-Umgebungen ebenfalls möglich. Lizenzen können bei Hardwarewechsel umgezogen werden.

Können wir WeldSuite an unser ERP/QM/MES anbinden?

Ja. WeldSuite stellt dokumentierte REST-API-Module bereit (WPS, WPQR, ASME-WPS, ASME-PQR, Schweißer, Werkstoffe, Schutzgase, Statistiken etc.). Damit lassen sich Schweißdaten an SAP, Microsoft Dynamics, MES-Systeme, Power BI oder eigene QM-Tools übergeben. Die OpenAPI-Spezifikation liegt jeder Installation bei.

Welche Schweißverfahren unterstützt WeldSuite?

Lichtbogenschweißverfahren nach ISO 4063 sind vollständig abgebildet: SMAW (111), TIG (141-147), MIG/MAG (131-138), Unterpulver (121-125), Gasschweißen (311-313), Plasma (151-155), Elektroschlacke (72) sowie Fülldraht ohne Schutzgas (114). Für jedes Verfahren werden die normgerechten Parameter erzwungen.

Wie sicher sind unsere Daten?

Die Datenbank kann optional mit AES-256 (über SQLCipher) verschlüsselt werden – auch nachträglich, ohne Datenverlust. Passwörter werden mit bcrypt gehasht, Sitzungen sind serverseitig verwaltet. Backups erfolgen automatisch beim Start, Beenden und in konfigurierbaren Intervallen. Die rollenbasierte Zugriffskontrolle stellt sicher, dass Mitarbeiter nur das sehen, was sie sehen sollen.
