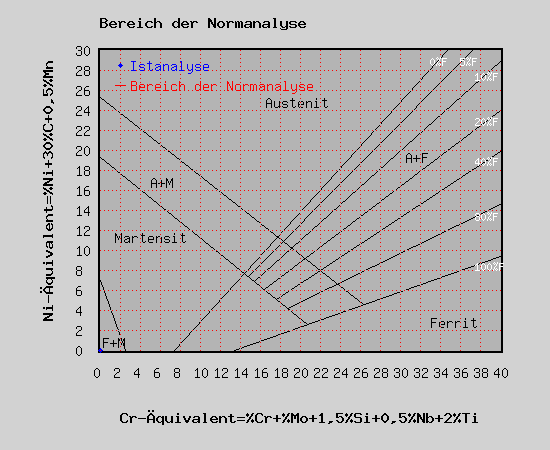

Das Nickel-Äquivalent und das Chrom-Äquivalent sind Kenngrößen, die Aufschluß über die Gefügeanteile in nichtrostenden Stählen geben. Nickel und Chrom sind in diesen Stahlsorten in erheblichen Massengehalten vorhanden. Nickel ist ein Austenitbildner und Chrom dagegen ein Ferritbildner. Trägt man das Nickel-Äquivalent über dem Chrom-Äquivalent für nichtrostenden Stahl in einem Diagramm nach Schaeffler auf, kann man die jeweils auftretenden Gefügeanteile an Martensit, Austenit und Ferrit ablesen.

Berechnung

Nach Eingabe des Bereiches der Normanalyse und der Ist-Analyse des Werkstücks, werden die Chrom- und Nickel-Äquivalente berechnet und in einem Diagramm ausgegeben.

Die Beispieldaten können Sie überschreiben und die rot hinterlegten Felder zeigen die Ergebnisse.

Zusammensetzung Istanalyse Minimal Maximal
Kohlenstoff C [%]
Silizium Si [%]
Mangan Mn [%]
Chrom Cr [%]
Molybdän Mo [%]
Nickel Ni [%]
Niob Nb [%]
Titan Ti [%]
Chrom Äquivalent  [%]
Nickel Äquivalent  [%]
