Datenblatt - Schweißstab/Drahtelektrode aus Aluminium

Richtanalyse des Schweißzusatzes in %
Si < 0,25
Fe < 0,40
Cu < 0,10
Mn 0,05 - 0,20
Mg 4,50 - 5,50
Cr 0,05 - 0,20
Zn < 0,10
Be < 0,0003
Ti 0,06 - 0,20
Andere Einzeln < 0,05
Andere Gesamt < 0,15
Normbezeichnung
EN ISO 18273 S Al 5356 (AlMg5Cr(A))
Werkstoff Nr. 3.3556
AWS A 5-10 ER 5356
JIS Z3232 A5356
Hinweise

Das Schweißgut ist seewasserbeständig. Geeignet für annähernd farbgleiche Schweißverbindungen an anodisch oxidierbaren (eloxierten) Werkstoffen.

Verwenden Sie unseren  Materialrechner um den geeigneten Zusatzwerkstoff für Ihre Schweißanwendungen zu finden.

Physical properties of pure weld metal (Approx. values)
0,2 % yield strength Rp0,2 [MPa] 120
Tensile strength Rm [MPa] 250
Elongation A5 (Lo=5d0) [%] 18
Test temperature [°C] 20
Schweißpositionen
PA, PB, PC, PD, PE, PF
PA
PA
PA
PA
PB
PB
PC
PC
PC
PC
PD
PD
PE
PE
PE
PE
PF
PF
PF
PF
Schutzgas
I1, I2, I3 (Schweißargon, Helium oder Argon/Helium-Gemische
Polung
MIG =+, WIG ~
Approvals

TÜV, DB, Lloyds Register, DNV-GL, Bureau Veritas, ABS, KR

Für DB:

  1. Auf den Link "DB" klicken
  2. Unter ZUSATZWERKSTOFF auf "Suche" klicken
  3. Unter Hersteller MIGAL.CO GmbH auswählen
  4. Auf Suche drücken
  5. PDF auswählen



Abmessungen
MIG-Drahtelektroden [mm] 0,8; 1,0; 1,2; 1,6; 2,0; 2,4
WIG-Stäbe [mm] 1,6; 2,0; 2,4; 3,2; 4,0; 5,0
Verpackungen
Spulungsarten Verpackungseinheiten
S 100 / 0,5 kg 20 Spulen = 10 kg (Karton)
S 200 / 2 kg 4 Spulen = 8 kg (Karton)
S 300 / 6 kg 56 Spulen = 336 kg (Palette)
B 300 / BS 300 / 7 kg 56 Spulen = 392 kg (Palette)
B 400 / 18 kg 28 Spulen = 504 kg (Palette)
B 400 / 40 kg 15 Spulen = 600 kg (Palette)
S-100 0,5 kg
S-100 0,5 kg
S-200 2 kg
S-200 2 kg
S-300 6 kg
S-300 6 kg
B-300 7 kg
B-300 7 kg
BS-300 7 kg
BS-300 7 kg
B-400 18 kg
B-400 18 kg
B-400 40 kg
B-400 40 kg
S-200 Vakuumverpackung
S-200 Vakuumverpackung
S-300 Vakuumverpackung
S-300 Vakuumverpackung
B-300 Vakuumverpackung
B-300 Vakuumverpackung
BS-300 Vakuumverpackung
BS-300 Vakuumverpackung
B-400 18 kg Vakuumverpackung
B-400 18 kg Vakuumverpackung
B-400 40 kg Vakuumverpackung
B-400 40 kg Vakuumverpackung
Karton S-200
Karton S-200
Karton B-300, BS-300, S-300
Karton B-300, BS-300, S-300
Karton B-400 18 kg
Karton B-400 18 kg
Karton B-400 40 kg
Karton B-400 40 kg
Fässer Verpackungseinheiten
Jumbo-Faß 140 kg 2 Fässer = 280 kg (Palette)
Jumbo XL-Faß 240 kg 1 Fass = 240 kg (Palette)
Jumbo-Faß 140 kg
Jumbo-Faß 140 kg

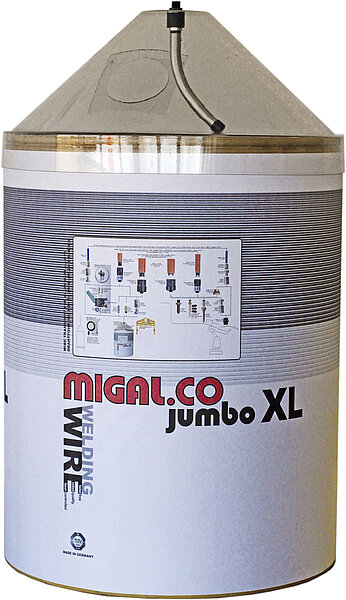

Jumbo XL-Faß 240 kg
Jumbo XL-Faß 240 kg
WIG-Stäbe Verpackungseinheiten
Rohr 2,5 kg 225 Rohre = 562,5 kg (Palette)
Karton 5 kg 120 Kartons = 600 kg (Palette)
Karton 10 kg 60 Kartons = 600 kg (Palette)
Rohr 2,5 kg
Rohr 2,5 kg
Karton 10 kg
Karton 10 kg

WIG-Stäbe sind in einem Rohr à 2,5 kg oder in Kartons à 5 oder 10kg abgepackt. Die Länge beträgt 1.000mm. Alle Stäbe sind auf einer Seite mit MIGAl.CO und der Legierungsnummer geprägt.

MIG-Drähte

Bezeichnung Artikelnummer Lagernde Menge [kg]
Drahtelektrode MA-5356 AlMg5 D=0,8mm, MIG S 100 / 0,5 kg M4,5356,01,08 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG S 100 / 0,5 kg M4,5356,01,12 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=0,8mm, MIG S 200 / 2 kg M4,5356,02,08 98
Drahtelektrode MA-5356 AlMg5 D=1,0mm, MIG S 200 / 2 kg M4,5356,02,10 196
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG S 200 / 2 kg M4,5356,02,12 28
Drahtelektrode MA-5356 AlMg5 D=1,6mm, MIG S 200 / 2 kg M4,5356,02,16 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=0,8mm, MIG B 300 / 7 kg M4,5356,03,08 230
Drahtelektrode MA-5356 AlMg5 D=1,0mm, MIG B 300 / 7 kg M4,5356,03,10 671
Drahtelektrode MA-5356 AlMg5 D=1,0mm, MIG B 300 / 2 kg M4,5356,03,10,M 28
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG B 300 / 7 kg M4,5356,03,12 2499
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG B 300 / 2 kg M4,5356,03,12,M 64
Drahtelektrode MA-5356 AlMg5 D=1,6mm, MIG B 300 / 7 kg M4,5356,03,16 308
Drahtelektrode MA-5356 AlMg5 D=1,6mm, MIG B 300 / 2 kg M4,5356,03,16,M Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=2,0 mm, MIG B 300 / 7 kg M4,5356,03,20 35
Drahtelektrode MA-5356 AlMg5 D=2,4mm, MIG B 300 / 7 kg M4,5356,03,24 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,0mm, MIG S 300 / 7 kg M4,5356,04,10 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG S 300 / 6 kg M4,5356,04,12 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,6mm, MIG S 300 / 6 kg M4,5356,04,16 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=2,0mm, MIG S 300 / 6 kg M4,5356,04,20 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG B 400 / 18 kg M4,5356,05,12 576
Drahtelektrode MA-5356 AlMg5 D=1,6mm, MIG B 400 / 18 kg M4,5356,05,16 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG B 400 / 40 kg M4,5356,06,12 200
Drahtelektrode MA-5356 AlMg5 D=1,6mm, MIG B 400 / 40 kg M4,5356,06,16 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,0mm, MIG BS 300 / 7 kg M4,5356,07,10 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG BS 300 / 7 kg M4,5356,07,12 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,6mm, MIG BS 300 / 7 kg M4,5356,07,16 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,0mm, MIG Fass/Drum / 140 kg M4,5356,08,10 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG Fass/Drum / 140 kg M4,5356,08,12 1680
Drahtelektrode MA-5356 AlMg5 1,6mm, MIG Fass/Drum / 140 kg M4,5356,08,16 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 1,6mm, MIG Fass/Drum / 80 kg M4,5356,09,16 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 D=1,2mm, MIG Fass/Drum / 240 kg M4,5356,11,12 Nicht lagernd
Drahtelektrode MA-5356 AlMg5 1,6mm, MIG Fass/Drum / 240 kg M4,5356,11,16 Nicht lagernd

WIG-Stäbe

Bezeichnung Artikelnummer Lagernde Menge [kg]
WIG-Stab MA-5356 AlMg5 D=1,6mm, TIG 1.000 mm / 5 kg M4,5356,12,16 335
WIG-Stab MA-5356 AlMg5 D=2,0mm, TIG 1.000 mm / 5 kg M4,5356,12,20 290
WIG-Stab MA-5356 AlMg5 D=2,4mm, TIG 1.000 mm / 5 kg M4,5356,12,24 240
WIG-Stab MA-5356 AlMg5 D=3,2mm, TIG 1.000 mm / 5 kg M4,5356,12,32 285
WIG-Stab MA-5356 AlMg5 D=1,6mm, TIG 1.000 mm / 10 kg M4,5356,13,16 650
WIG-Stab MA-5356 AlMg5 D=2,0mm, TIG 1.000 mm / 10 kg M4,5356,13,20 550
WIG-Stab MA-5356 AlMg5 D=2,4mm, TIG 1.000 mm / 10 kg M4,5356,13,24 970
WIG-Stab MA-5356 AlMg5 D=3,2 mm, TIG 1.000 mm / 10 kg M4,5356,13,32 780
WIG-Stab MA-5356 AlMg5 D=4,0mm, TIG 1.000 mm / 10 kg M4,5356,13,40 270
WIG-Stab MA-5356 AlMg5 D=5,0 mm, TIG 1.000 mm / 10 kg M4,5356,13,50 110
WIG-Stab MA-5356 AlMg5 D=1,6mm, TIG 1.000 mm / 2,5 kg M4,5356,14,16 155
WIG-Stab MA-5356 AlMg5 D=2,0mm, TIG 1.000 mm / 2,5 kg M4,5356,14,20 150
WIG-Stab MA-5356 AlMg5 D=2,4mm, TIG 1.000 mm / 2,5 kg M4,5356,14,24 107
WIG-Stab MA-5356 AlMg5 D=3,2mm, TIG 1.000 mm / 2,5 kg M4,5356,14,32 152
WIG-Stab MA-5356 AlMg5 D=4,0mm, TIG 1.000 mm / 2,5 kg M4,5356,14,40 Nicht lagernd
