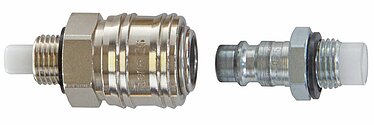

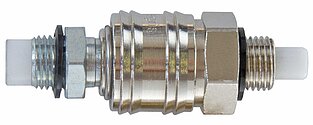

Schraub- und Schnellkupplung für Rolliner NG, 3G und XL2
Diese Kupplungen werden zur Verbindung des Rolliner NG, 3G und XL2 mit dem Anschluß Abspulhaube AER201 oder der Drahtendkontrolle benötigt. Eine Kunststoffhülse schützt die Drahtelektrode vor Beschädigung. Diese muss immer in Drahtlaufrichtung eingesetzt sein. Das Aussengewinde ist 1/4".
Zusatzinformationen
- RNG20 Stepdaten15 KB
- CRNG20 Stepdaten79 KB
Kupplung CRNG40 für Rolliner XL2, Toughliner und Softliner
Die Kupplung CRNG40 wird zum Verbinden der Drahtförderschläuche Rolliner 3G, XL2, Toughliner und Softliner benötigt. Das besondere Kennzeichen der Kupplung ist, dass der zu fördernde Schweißdraht die Metallteile der Kupplung niemals berühren kann. Dies wird dadurch erreicht, dass die Schläuche direkt durch die Kupplung geführt werden und sich nahezu lückenlos gegenüberstehen. Die Kupplung stellt ein 1/2" Innengewinde zur Verfügung. Mit Hilfe einer Klemmverschraubung werden die Drahtförderschläuche Toughliner und Softliner fixiert.
Ein Adapter 1/2"-1/4" stellt die Verbindung zum Anschluß Abspulhaube AER201 oder zur Drahtendkontrolle her.
![[Translate to Deutsch:] Coupling CRNG-40 Stecker CRNG40](/fileadmin/_processed_/2/d/csm_Stecker_CRNG40_7dac30579a.jpg)
![[Translate to Deutsch:] Plug CRNG-40 Kupplung CRNG-40](/fileadmin/_processed_/d/d/csm_Kupplung_CRNG40_fcc85e4021.jpg)
![[Translate to Deutsch:] 3/8: Compression fitting for quick coupling CRNG40 suitable for Toughliner and Softliner Klemmverschraubung für Kupplung CRNG40 passend für Toughliner und Softliner](/fileadmin/_processed_/e/8/csm_Verschraubung_ff9771b787.jpg)
![[Translate to Deutsch:] Adapter 1/2" to 1/4" Adapter 1/2" auf 1/4"](/fileadmin/_processed_/9/6/csm_Adapter12auf14_909bbad092.jpg)
![[Translate to Deutsch:] Adapter 1/4" to 1/2" Adapter 1/4" auf 1/2"](/fileadmin/_processed_/8/6/csm_Adapter14auf12_fbb0b64055.jpg)
![[Translate to Deutsch:] Adapter 1/2"-1/4" with internal thread Adapter 1/2"-1/4" mit Innengewinde](/fileadmin/_processed_/8/4/csm_Adapter-12-14-Innengewinde_36d587de56.jpg)
![[Translate to Deutsch:] Quick coupling CRNG40 with Softliner on drum hood Schnellkupplung CRNG40 mit Softliner auf der Abspulhaube](/fileadmin/_processed_/b/8/csm_SchnellkupplungCRNG40kpl_3fad10c96e.jpg)
![[Translate to Deutsch:] Plug CRNG40 with adapter 1/4"-1/2" on drum hood tecker CRNG40 mit Adapter 1/4"-1/2" auf Abspulhaube](/fileadmin/_processed_/2/f/csm_SteckerCRNG40_Adapter_607dbc387f.jpg)
Zusatzinformationen
Anschlüsse zum Drahtvorschubgerät
Zum Anschluss der Rolliner, sowie für Softliner und Toughliner stehen verschiedene Anschlussstücke zur Verfügung.
Zusatzinformationen
Referenztabelle
Bezeichnung | Artikelnummer | Lagernde Menge | Gewicht [kg] | Mengeneinheit |
---|---|---|---|---|
Stecker CRNG40 | 10,10,8,0001 | 271 | 0.07 | St |
Kupplung CRNG40 | 10,10,8,0002 | 337 | 0.16 | St |
Klemmverschraubung für CRNG40 | 10,10,8,0003 | 99 | 0.03 | St |
Adapter 1/4"-1/2" mit Kunststoffeinsatz | 10,10,8,0004 | 53 | 0.07 | St |
Adapter 1/2"-1/4" mit Kunststoffeinsatz | 10,10,8,0005 | 93 | 0.07 | St |
Adapter 1/4"-1/2" mit 1/4" Innengewinde | 10,10,8,0006 | 17 | 0.04 | St |
Anschlusstück Cloos ASR304 | 10,20,1,0009 | 15 | 0.01 | St |
Anschlussstück SKS Q591D | 10,20,1,0010 | Nicht lagernd | 0.05 | St |
Anschlussstück SKS PF5 | 10,20,1,0011 | 4 | 0.05 | St |
Universalanschluss Drahtvorschub mit Kunststoffe. | 10,20,1,0012 | 32 | 0.07 | St |
Universalanschluss Drahtvorschub Messing | 10,20,1,0013 | 22 | 0.07 | St |
Adapter 1/2“ auf M20 | 10,20,1,0014 | 65 | 0.07 | St |
Kupplung CRNG20 mit ¼" InnengewindeCRF1/4 | 10,20,2,011 | Nicht lagernd | 0 | St |
Schnellkupplung CRNG20 | 10,30,1,0003 | 115 | 0.1 | St |
Schraubkupplung RNG20 | 10,30,1,0004 | 29 | 0.03 | St |
Kunststoffeinsatz CRNG20 schwarz | 10,30,1,0024 | 1 | 0.1 | St |
Kompatibilität
Passend für | Artikelnummer | Bezeichnung | Gewicht | Hinweis |
Fronius | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
Fronius | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
EWM | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
EWM | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
Lorch RF-06 | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
Lorch RF-06 | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
D+L | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
D+L | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
Dinse DIX WD 300/400 | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
Dinse DIX WD 300/400 | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
OTC FD | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
OTC FD | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
Selco WFR 1000 plus | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
Selco WFR 1000 plus | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
Kemppi DT400 | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
Kemppi DT400 | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
Migatronic | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
Migatronic | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
ELMAtec | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
ELMAtec | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
Herrmann | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
Herrmann | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
Jäckle | 10,20,1,0012 | Universalanschluss für Vorschubgeräte ASRPR mit Kunststoffeinsatz | 0,07 kg | für Nichteisenmetalle |
Jäckle | 10,20,1,0013 | Universalanschluss für Vorschubgeräte ASRPR mit Messingeinsatz | 0,07 kg | für Stähle |
CLOOS | 10,20,1,0009 | Anschlussstück CLOOS | 0,005 kg | alle Legierungen |
SKS PF5 | 10,20,1,0011 | Anschlussstück für SKS PF5 | 0,05 kg | alle Legierungen |
SKS Q591D | 10,20,1,0010 | Anschlussstück für SKS Q591D | 0,05 kg | alle Legierungen |
