Tornillo- y acoplamineto rápido para Rolliner NG, 3G y XL2

Estos acoplamientos son necesarios para conectar el Rolliner NG, 3G y XL2 a la conexión del bonete de desenrollado AER201 o al control del extremo del cable. Un manguito de plástico protege el electrodo de alambre de posibles daños. Debe insertarse siempre en el sentido de marcha del alambre. La rosca exterior es de 1/4».

Acoplamiento de rosca RNG20
Acoplamiento de rosca RNG20
Acoplamiento rápido CRNG20
Acoplamiento rápido CRNG20
Acoplamiento rápido CRNG20 dividido
Acoplamiento rápido CRNG20 dividido

Embrague CRNG40 para Rolliner XL2, Toughliner y Softliner

El acoplamiento CRNG40 es necesario para conectar las mangueras de alimentación de alambre Rolliner 3G, XL2; Toughliner y Softliner. La característica especial del acoplamiento es que el hilo de soldadura que se va a transportar nunca puede tocar las piezas metálicas del acoplamiento. Esto se consigue gracias a que las mangueras se alimentan directamente a través del acoplamiento y están casi completamente enfrentadas. El acoplamiento tienen una rosca interior de 1/2". Las mangueras de alimentación de alambre Toughliner y softliner se fijan en su lugar con la ayuda de un accesorio de compresión.



El adaptador de 1/2"-1/4" establece la conexión del Anschluß Abspulhaube AER201 o con Drahtendkontrolle







Conector CRNG40
Conector CRNG40
Embrague CRNG-40
Embrague CRNG-40
Accesorio de compresión para embrague CRNG40 adecuado para Toughliner y Softliner
Accesorio de compresión para embrague CRNG40 adecuado para Toughliner y Softliner
Adaptador 1/2" auf 1/4"
Adaptador 1/2" auf 1/4"
Adaptador 1/4" a1/2"
Adaptador 1/4" a 1/2"
Adaptador 1/2"-1/4" con rosca interior
Adaptador 1/2"-1/4" con rosca interior
Enganche rápido CRNG40 con Softliner en la campana de tambor
Enganche rápido CRNG40 con Softliner en la campana de tambor

conector CRNG40 con adaptador 1/4"-1/2" en la campana de tambor
conector CRNG40 con adaptador 1/4"-1/2" en la campana de tambor

Conexiones al alimentador de alambre

Existen varios conectores para conectar el Rolliner, el Softliner y el Toughliner.

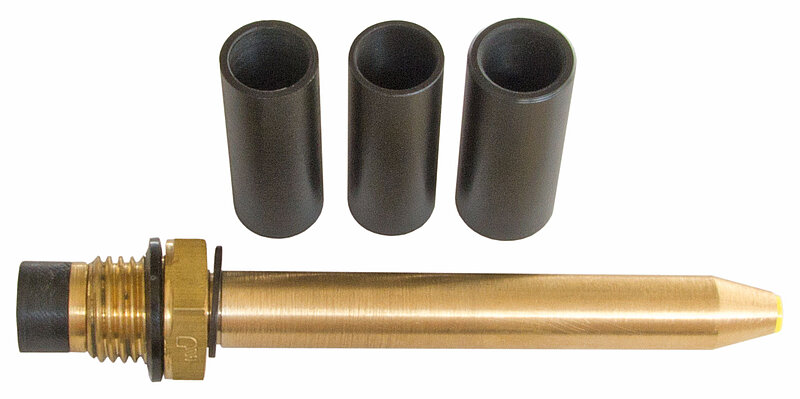

Conexión universal para alimentadores ASRPR con inserto de plástico
Conexión universal para alimentadores ASRPR con inserto de plástico

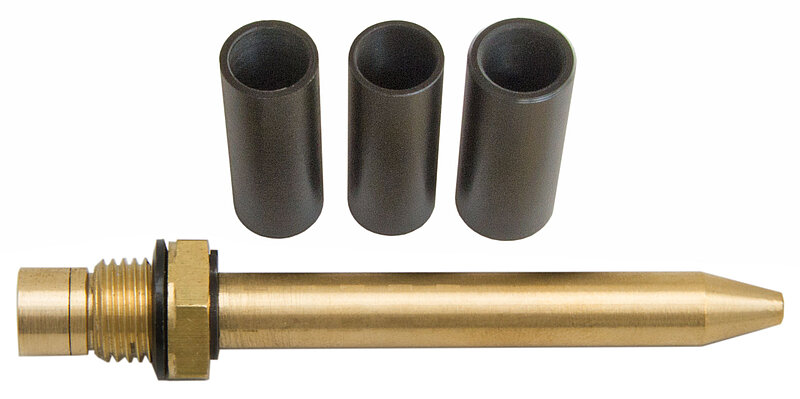

Conexión universal para unidades de alimentación de latón ASRPR
Conexión universal para unidades de alimentación de latón ASRPR

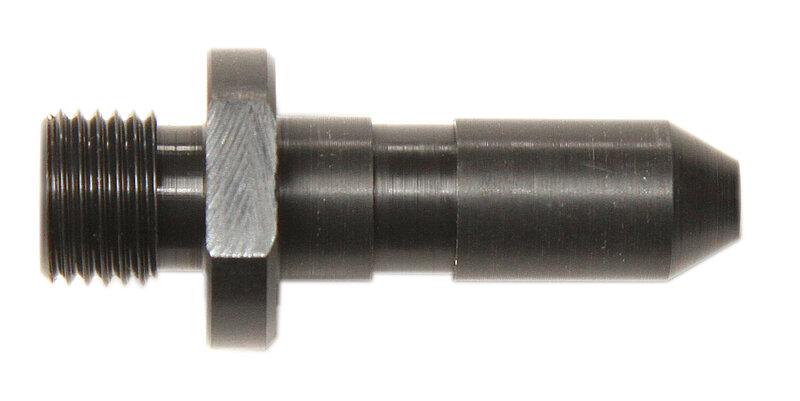

Pieza de conexión CLOOS
Pieza de conexión CLOOS

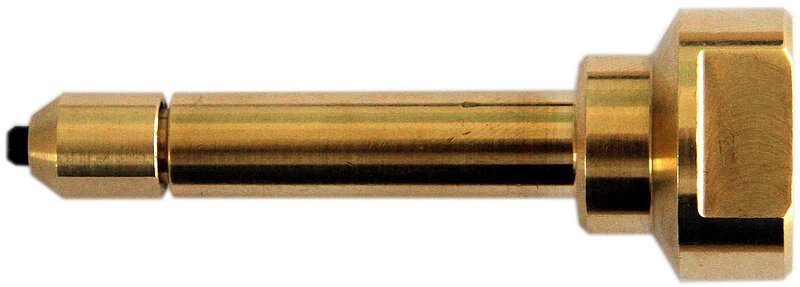

Conector SKS-PF5
Conector SKS-PF5
Pieza de conexión SKS-Q591D
Pieza de conexión SKS-Q591D

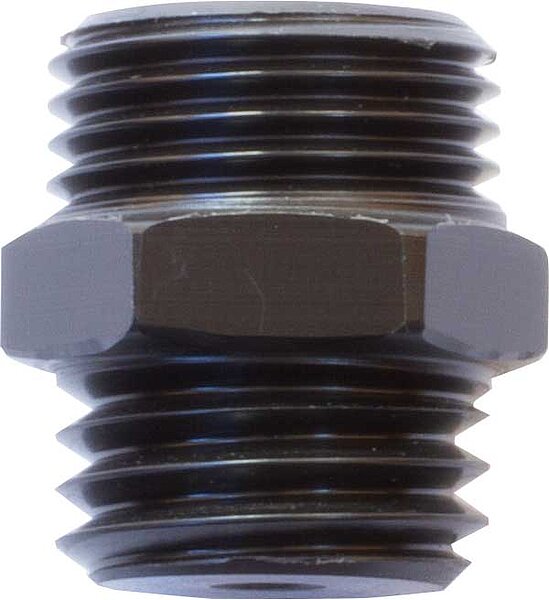

Adaptador 1/2" - M 20
Adaptador 1/2" - M 20

Tabla de referencia

Descripción Número de artículo Cantidad en stock Peso [kg] Unidad de medida
Plug CRNG40 10,10,8,0001 418 0.07 St
Coupling CRNG40 10,10,8,0002 471 0.16 St
Compression fitting CRNG40 10,10,8,0003 142 0.03 St
Adapter 1/4"-1/2" with plastic insert 10,10,8,0004 56 0.07 St
Adapter 1/2"-1/4" with plastic insert 10,10,8,0005 96 0.07 St
Adapter 1/4"-1/2" with Internal thread 10,10,8,0006 41 0.04 St
Connector Cloos 10,20,1,0009 24 0.01 St
Connector SKS Q591D 10,20,1,0010 Nicht lagernd 0.05 St
Connector SKS PF5 10,20,1,0011 2 0.05 St
Universal connector for wire feeders with plastic insert 10,20,1,0012 32 0.07 St
Universal connector for wire feeders with brass insert 10,20,1,0013 37 0.07 St
Adapter 1/2“ - M20 10,20,1,0014 70 0.07 St
Quick coupling with 1/4" internal thread 10,20,2,011 Nicht lagernd 0 St
Quick coupling CNRG20 10,30,1,0003 86 0.1 St
Screw coupling RNG20 10,30,1,0004 22 0.03 St
Plastic insert CNRG20 black 10,30,1,0024 Nicht lagernd 0.1 St

Compatibilidad

Apto para Número de artículo Nombre Peso Sugerencia
Fronius 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
Fronius 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
EWM 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
EWM 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
Lorch RF-06 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
Lorch RF-06 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
D+L 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
D+L 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
Dinse DIX WD 300/400 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg para metales no ferrosos
Dinse DIX WD 300/400 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
OTC FD 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
OTC FD 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
Selco WFR 1000 plus 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
Selco WFR 1000 plus 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
Kemppi DT400 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg para metales no ferrosos
Kemppi DT400 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
Migatronic 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
Migatronic 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
ELMAtec 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
ELMAtec 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
Herrmann 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
Herrmann 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
Jäckle 10,20,1,0012 Conexión universal para alimentadores ASRPR con inserto de plástico 0,07 kg Para metales no ferrosos
Jäckle 10,20,1,0013 Conexión universal para alimentadores ASRPR con inserto de latón 0,07 kg Para aceros
CLOOS 10,20,1,0009 Conector CLOOS 0,005 kg Todas las aleaciones
SKS PF5 10,20,1,0011 Pieza de conexión para SKS PF5 0,05 kg Todas las aleaciones
SKS Q591D 10,20,1,0010 Pieza de conexión para SKS Q591D 0,05 kg Todas las aleaciones
