Skruv- och snabbkoppling 1/4" för Rolliner NG, 3G och XL2
Dessa kopplingar behöver du för att koppla samman Rolliner NG med anslutning till huv AER-201 eller trådändeskontrollen. En plasthylsa skyddar trådelektroden från skador. Denna måste alltid sättas in i trådriktningen. Yttergängan är 1/4".
Tilläggsinformation
- RNG20 Stepdata15 KB
- CRNG20 Stepdata79 KB
Koppling CRNG40 för Rolliner XL2, Toughliner och Softliner
Kopplingen CRNG40 behöver du för att koppla trådledarna Rolliner XL2, Toughliner och Softliner. Den speciella egenskapen hos kopplingen är att den svetstråd som ska transporteras aldrig kommer i kontakt med kopplingens metalldelar. Detta åstadkoms genom att slangarna passerar direkt genom kopplingen och sluter mot varandra nästan helt utan mellanrum. Kopplingen har en 1/2 " innergänga och trådmatningsslangarna Toughliner och Softliner fästs med hjälp av en kompressionsmontering.
En adapter 1/2"-1/4" tjänar som förbindelse till AER-201 eller trådändeskontroll.








Tilläggsinformation
Anslutningar till trådmatare
För koppling av Rolliner och även Softliner och Toughliner står olika anslutningar till förfogande.
Tilläggsinformation
Referenstabell
Couplings and connectors to wire feeders
Beteckning | Artikelnummer | Antal i lager | Vikt [kg] |
---|---|---|---|
Plug CRNG40 | 10,10,8,0001 | 418 | 0.07 |
Coupling CRNG40 | 10,10,8,0002 | 471 | 0.16 |
Compression fitting CRNG40 | 10,10,8,0003 | 142 | 0.03 |
Adapter 1/4"-1/2" with plastic insert | 10,10,8,0004 | 56 | 0.07 |
Adapter 1/2"-1/4" with plastic insert | 10,10,8,0005 | 96 | 0.07 |
Adapter 1/4"-1/2" with Internal thread | 10,10,8,0006 | 41 | 0.04 |

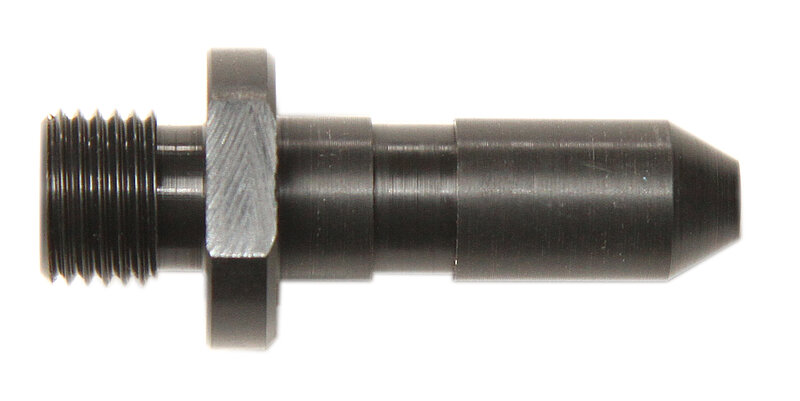

Connector Cloos | 10,20,1,0009 | 24 | 0.01 |

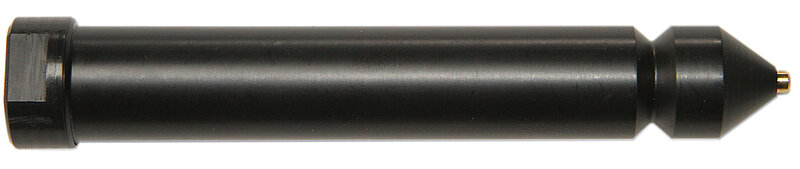

Connector SKS Q591D | 10,20,1,0010 | Not in stock | 0.05 |

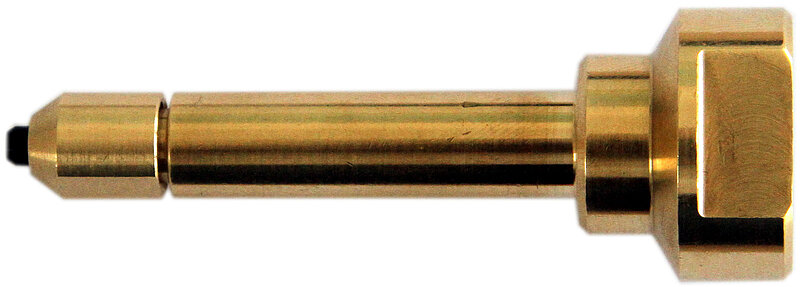

Connector SKS PF5 | 10,20,1,0011 | 2 | 0.05 |
Universal connector for wire feeders with plastic insert | 10,20,1,0012 | 32 | 0.07 |
Universal connector for wire feeders with brass insert | 10,20,1,0013 | 37 | 0.07 |

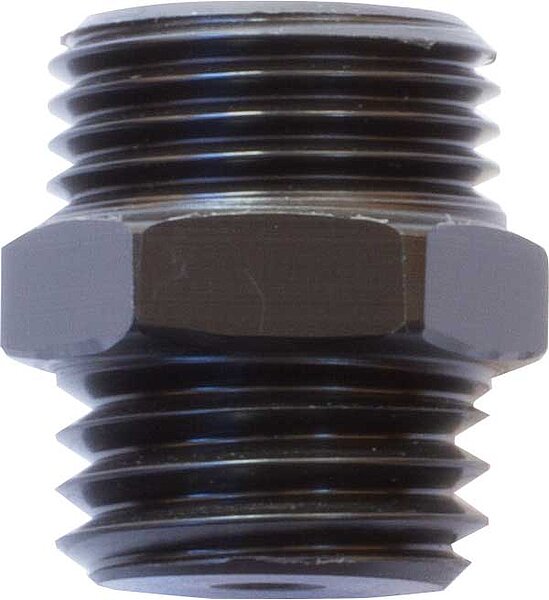

Adapter 1/2“ - M20 | 10,20,1,0014 | 70 | 0.07 |
Quick coupling with 1/4" internal thread | 10,20,2,011 | Not in stock | 0 |
Quick coupling CNRG20 | 10,30,1,0003 | 86 | 0.1 |
Screw coupling RNG20 | 10,30,1,0004 | 22 | 0.03 |
Plastic insert CNRG20 black | 10,30,1,0024 | Not in stock | 0.1 |
Kompatibilitetstabell
Passar till | Artikelnummer | Beteckning | Vikt | Tilläggsinformation |

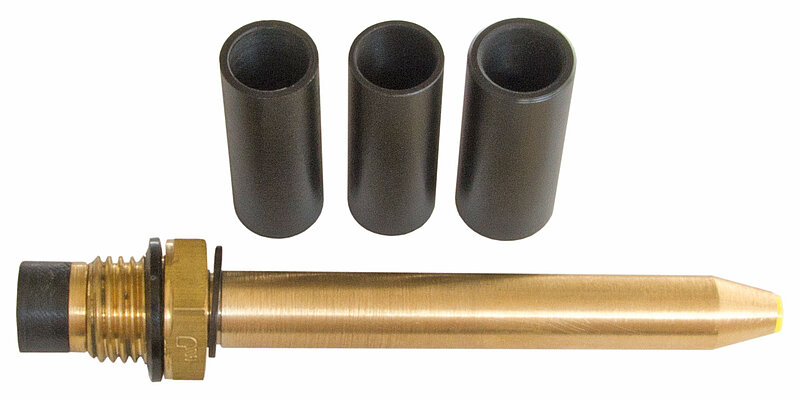

Fronius | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |

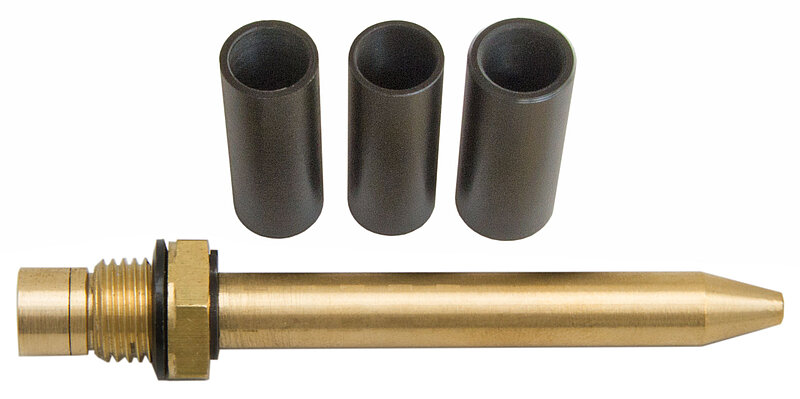

Fronius | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
EWM | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
Lorch RF-06 | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
Lorch RF-06 | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
D+L | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
D+L | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
Dinse DIX WD 300/400 | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
Dinse DIX WD 300/400 | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
OTC FD | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
OTC FD | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
Selco WFR 1000 plus | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
Selco WFR 1000 plus | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
Kemppi DT400 | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
Kemppi DT400 | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
Migatronic | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
Migatronic | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
ELMAtec | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
ELMAtec | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
Herrmann | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
Herrmann | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
Jäckle | 10,20,1,0012 | Universelll anslutning för trådmatarenheter ASRPR med plastinsats | 0,07 kg | för icke järn-metaller |
Jäckle | 10,20,1,0013 | Universell anslutning för trådmatarenheter ASRPR med mässinginsats | 0,07 kg | för stål |
CLOOS | 10,20,1,0009 | Anslutningsdel för CLOOS | 0,005 kg | alla legeringar |
SKS PF5 | 10,20,1,0011 | Anslutningsdel för SKS PF5 | 0,05 kg | alla legeringar |
SKS Q591D | 10,20,1,0010 | Anslutningsdel för SKS Q591D | 0,05 kg | alla legeringar |
