Toughliner - för trådar av o-, låg- och höglegerat stål

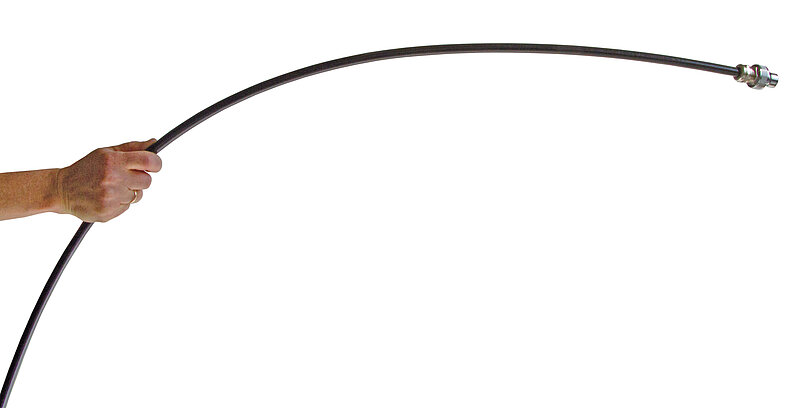

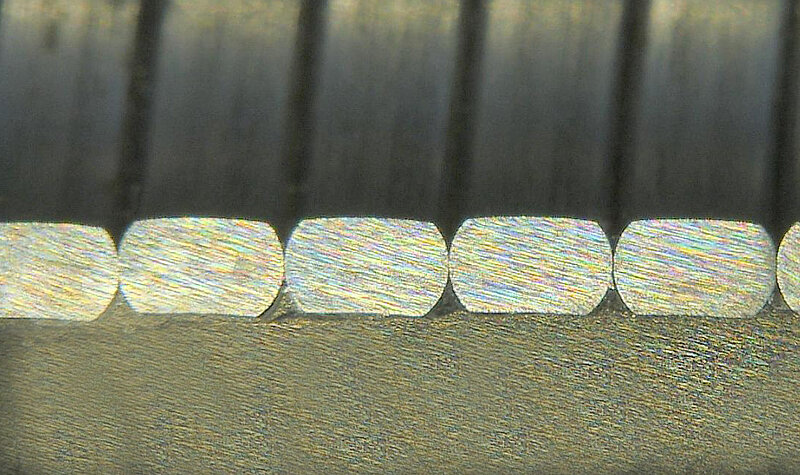

Tough Liner är en trådledare med extremt hög slitstyrka och låg friktionskoefficient på samma gång. Spiralen är tillverkad av platt ståltråd med rundade kanter och en draghållfasthet på mer än 1 500 N/mm2. Röret är inkapslat i två lager med PE på insidan och på utsidan med PA12. Detta ger en utmärkt hållbarhet som uppnås även under extrema förhållanden. Ledaren är å ena sidan så styv att den alltid ställer in största möjliga böjningsradie och å andra sidan så flexibel att även kraftiga robotrörelser under lång tid kan tolereras.

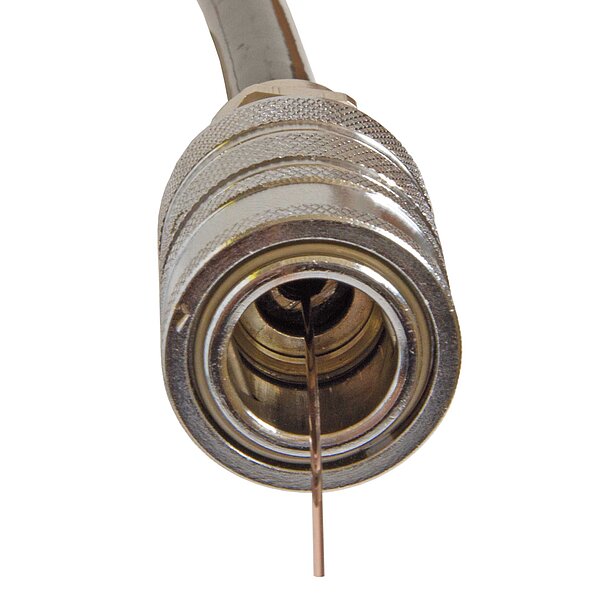

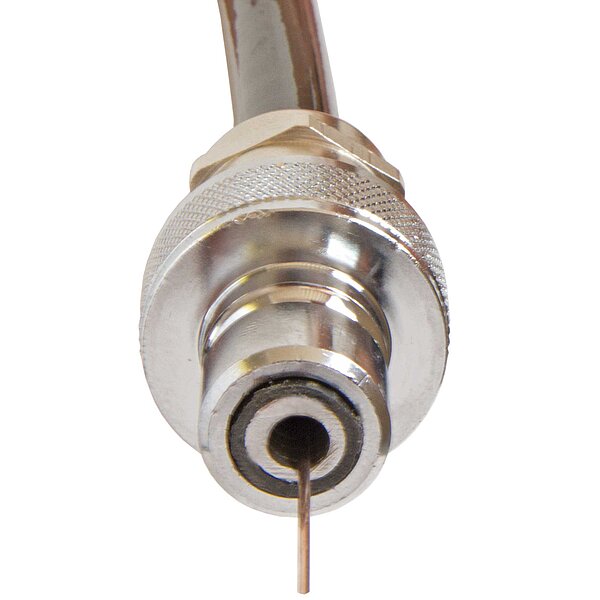

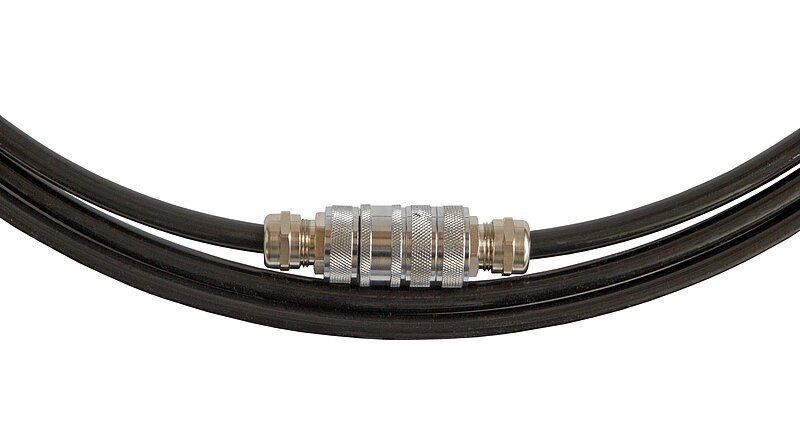

Med kopplingen CRNG40 ansluts Tough liner utan störande övergångar.
Tekniska data
| Produktens vikt | 0,25 kg per m |
| Friktionskoefficient | 0,20 |
| Ytter-/innerdiameter | 11,7 mm/5,7 mm |
| Svetstrådens diameter | upp till 2 mm |

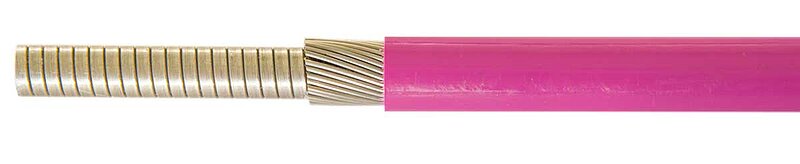

Toughliner EXTRA - för extrema anspråk

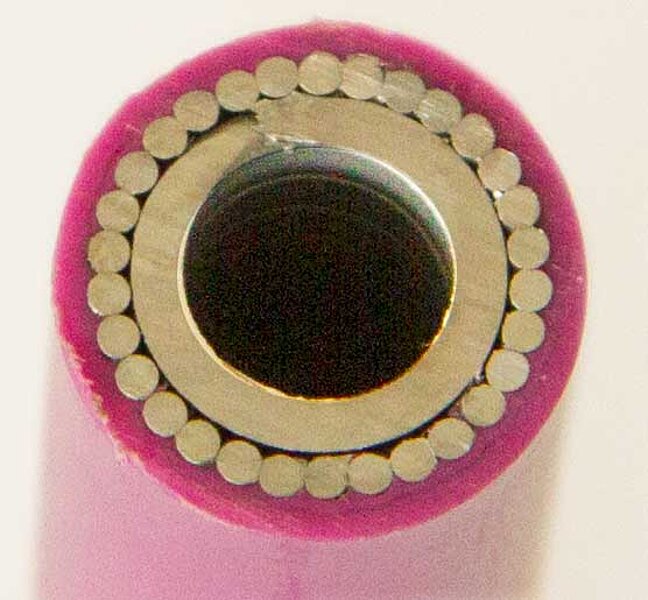

Toughliner Extra består av en platt ståltråd med avrundade kanter och en extra förstärkning med längsgående trådar. Detta gör att Toughliner Extra klarar extrema dragspänningar. Kopplingarna CRNG40 kan användas på samma sätt som med Toughliner.
Tekniska data
| Produktens vikt | 0,25 kg/m |
| Friktionskoefficient | 0,20 |
| Ytter-/innerdiameter | 11,7 mm/5,7 mm |
| Svetstrådens diameter | upp till 2 mm |

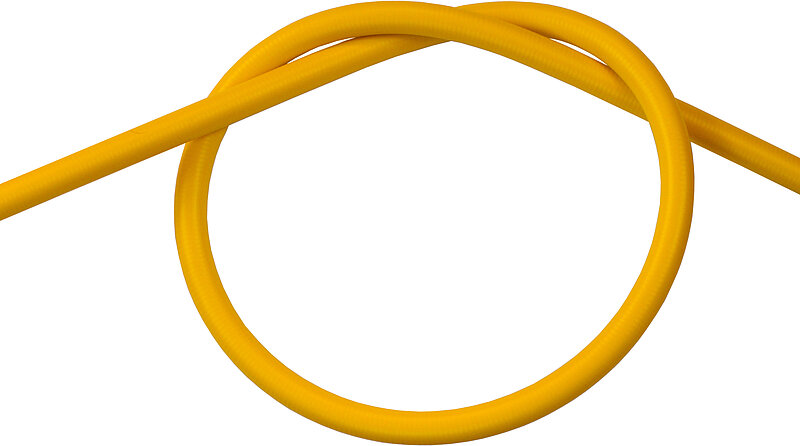

Toughliner Flex - väldigt flexibel
Toughliner Flex består av en spiral som är lindad av en rund tråd med en mjuk beläggning och är därför extremt flexibel. Den kan användas i områden där det krävs extrem flexibilitet. Kopplingarna CRNG 40 kan användas på samma sätt som med Toughliner. Maximal buntlängd: 25 m.
Tekniska data
| Produktens vikt | 0,25 kg/m |
| Friktionskoefficient | 0,20 |
| Ytter-/innerdiameter | 11,7 mm/5,7 mm |
| Svetstrådens diameter | upp till 2 mm |

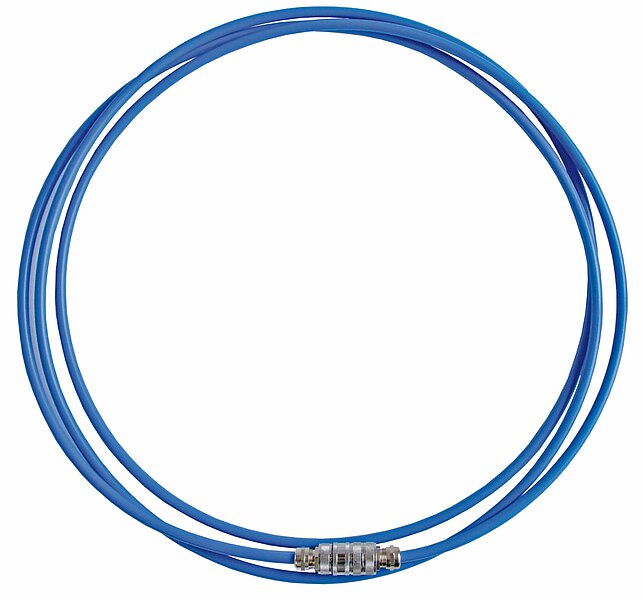

Softliner - for non-ferrous metals and high alloyed steels

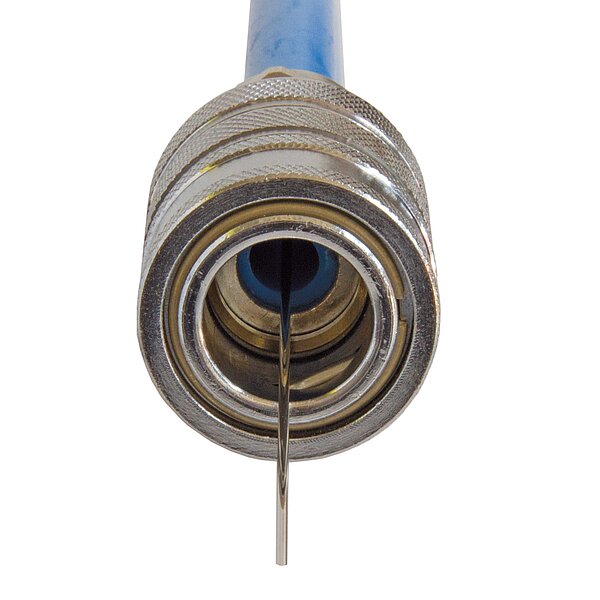

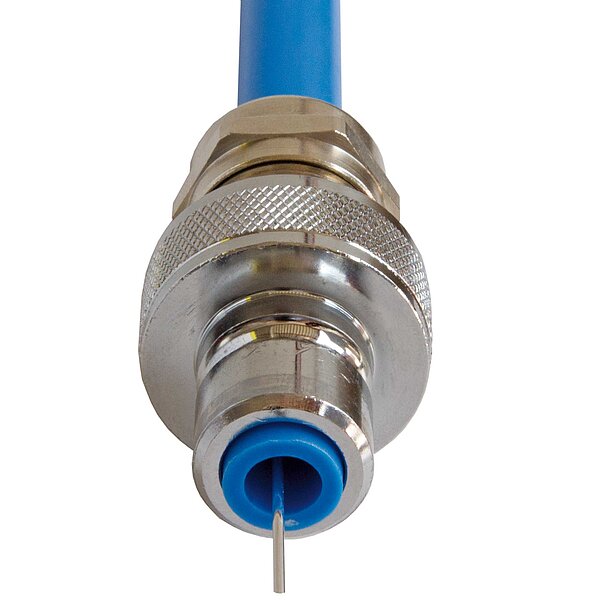

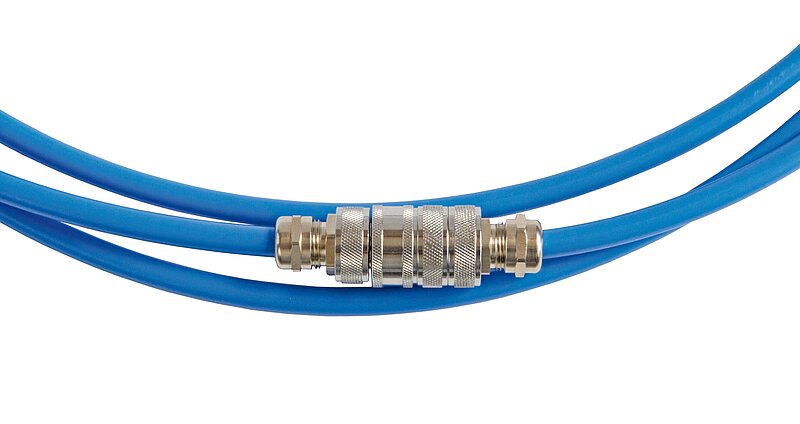

Softliner är en polyetenledare med hög densitet, låg friktionskoefficient och god hållbarhet. Softliner används för svetstrådar av aluminium- och kopparlegeringar och höglegerade stål. Slangen är å ena sidan så styv att den alltid ställer in största möjliga böjningsradie och å andra sidan så flexibel att även kraftiga robotrörelser under lång tid tolereras. Med kopplingen CRNG40 ansluts Softliner utan störande övergångar.

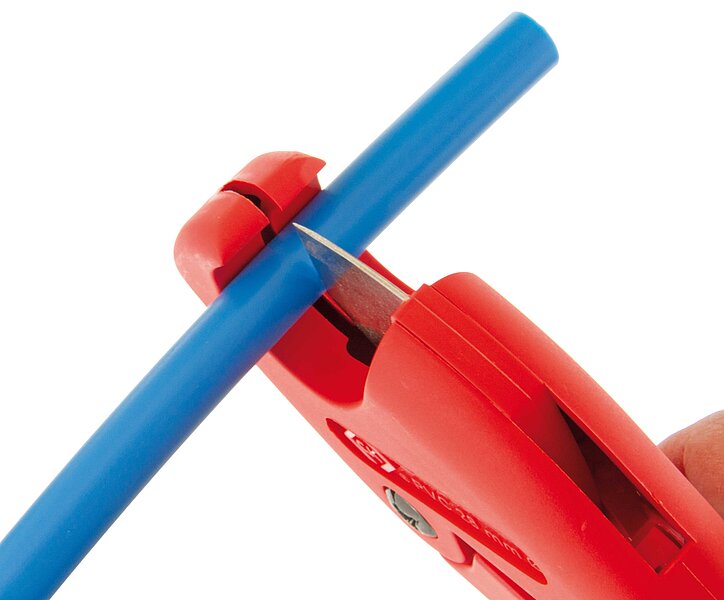

För att skära Softliner rekommenderar vi vårt Cutty-verktyg för Softliner och Rolliner NG.
Tekniska data
| Produktens vikt | 0,05 kg per m |
| Frictionskoefficient | 0,20 |
| Ytter-/Innerdiameter | 11,7 mm/7,7 mm |
| Svetstrådens diameter | upp till 2 mm |

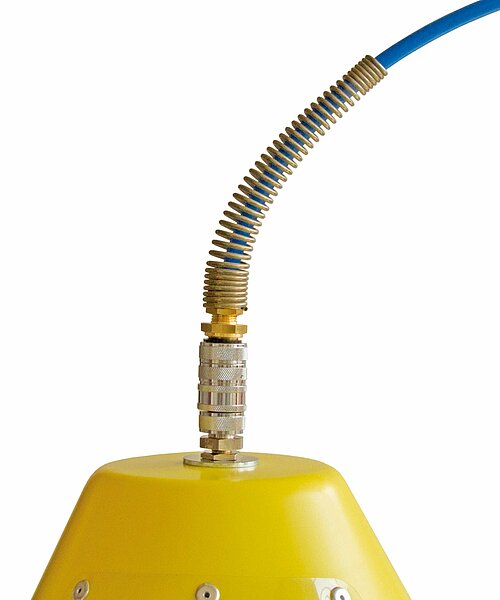

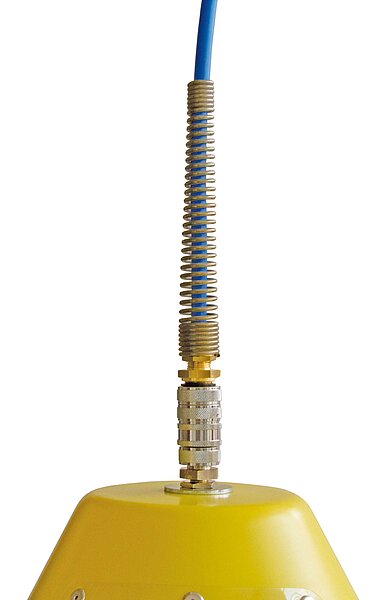

Böjskyddsfjäder för Toughliner och Softliner
Man kan undvika att ledningen böjs direkt bakom anslutningen. Böjskyddsfjädern rekommenderas för extremt snabba robotrörelser.

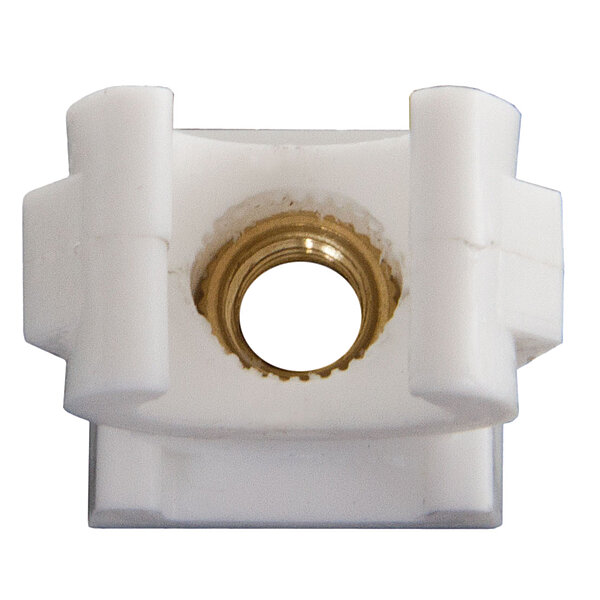

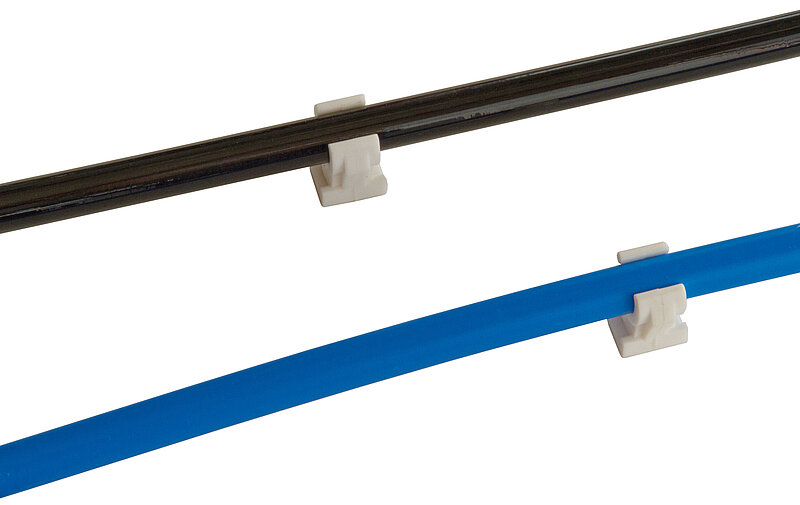

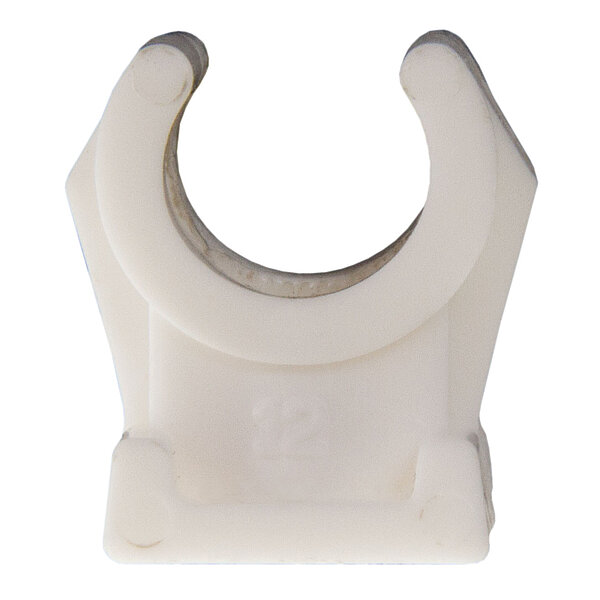

Väggfäste för Toughliner och Softliner
För att fästa Softliner och Toughliner på en vägg finns ett lämpligt fäste. Den inre gängan är M6.
Referenstabell
Conduits
| Beteckning | Artikelnummer | Antal i lager | Vikt [kg] |
|---|---|---|---|
| Conduit Softliner | 10,40,1,0001 | 1860 | 0.05 |
| Conduit Toughliner | 10,40,1,0002 | 2061 | 0.25 |
| Strain relief for Soft- and Toughliner | 10,40,1,0003 | 15 | 0.25 |
| Wall bracket for Soft- and Toughliner | 10,40,1,0005 | 236 | 0.01 |
| Conduit Toughliner Extra (violett) | 10,40,1,0006 | 1016 | 0.25 |
| Conduit Toughliner Flex yellow | 10,40,1,0007 | 1471 | 0.25 |
| Conduit DUROLINER | 10,40,1,0008 | 21 | 0.05 |
| Conduit DUROLINER 8,6/4,4 mm | 10,40,1,0009 | 2000 | 0.05 |
Tilläggsinformation
Video instruktioner
Videorna visar hur de olika ledningarna monteras.
