Toughliner - para alambres de acero sin alear, de baja aleación y de alta aleación

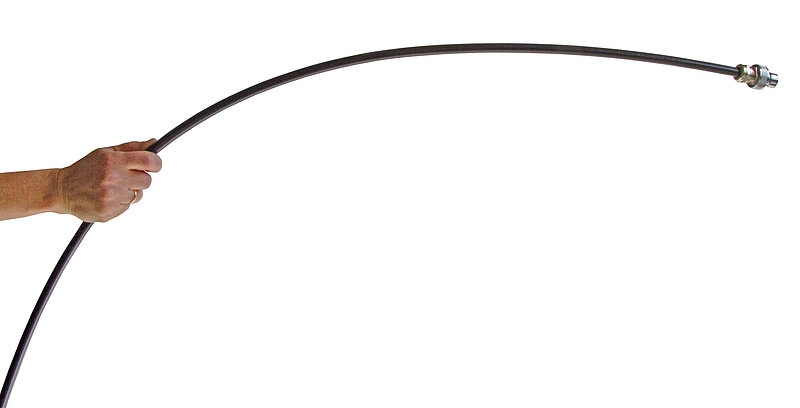

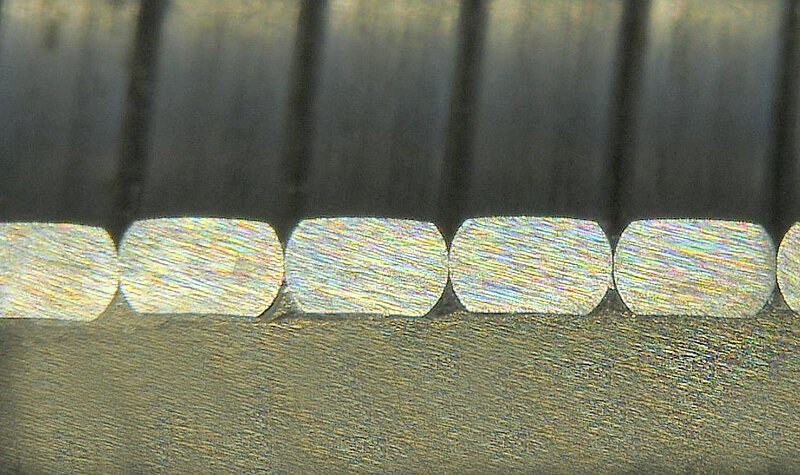

Toughliner es la manguera transportadora de alambre con una resistencia al desgaste extremadamente alta y un bajo coeficiente de fricción por deslizamiento. La espiral está hecha de alambre de acero plano con bordes redondeados y una resistencia a la tracción de más de 1.500 N/mm2. La manguera está revestida con dos capas de PE en el interior y PA12 en el exterior. Esto garantiza una excelente durabilidad, incluso en condiciones extremas. Por un lado, la manguera es tan rígida que siempre tiene el mayor radio de flexión posible y, al mismo tiempo, es tan flexible que puede soportar fuertes movimientos del robot durante largos periodos de tiempo.

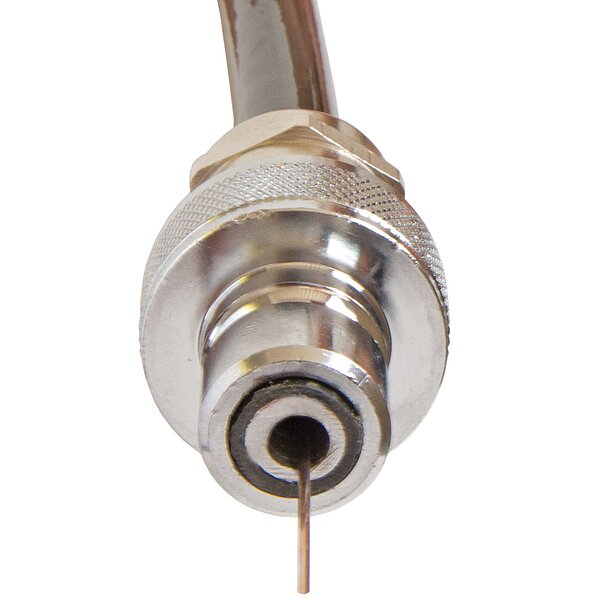

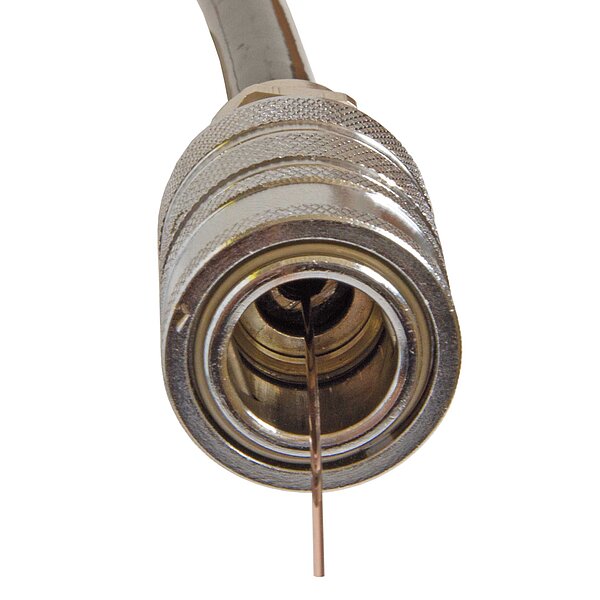

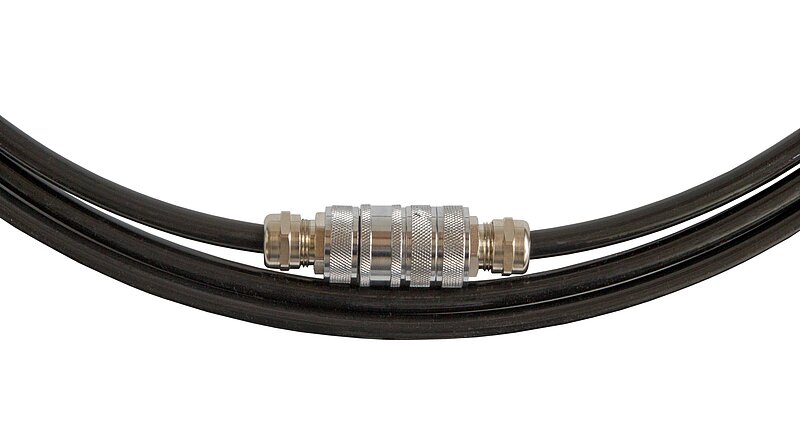

El acoplamiento CRNG40 se utiliza para conectar el Toughliner sin interferir en las transiciones.
Datos técnicos
| Peso del producto | 0,25 kg por m |
| Coeficiente de fricción por deslizamiento | 0,20 |
| Diámetro interior/exterior | 11,7 mm/5,7 mm |
| Diámetro de la varilla de soldadura | hasta 2 mm |
Toughliner EXTRA - para requisitos extremos

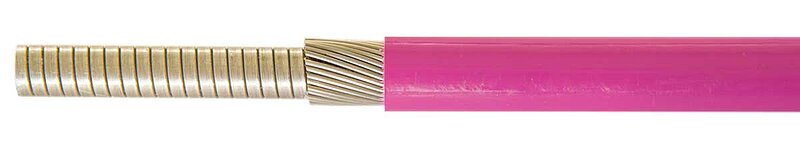

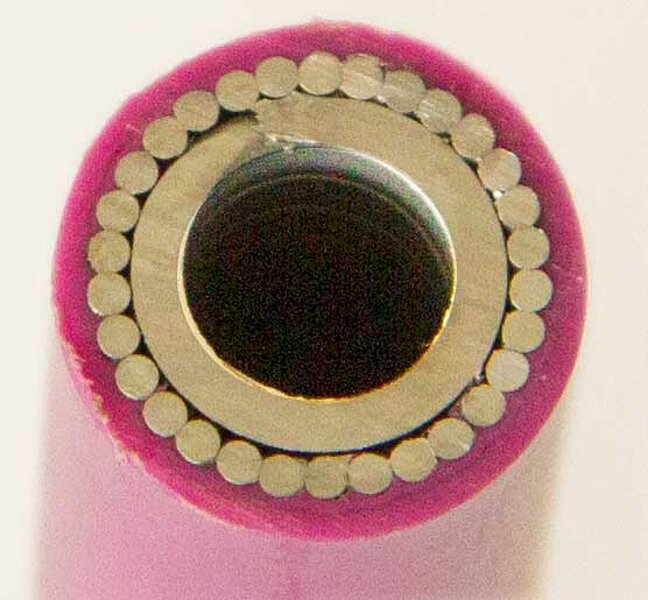

Toughliner Extra está equipado con una espiral de alambre plano con bordes redondeados y un refuerzo adicional con alambres de armadura en sentido longitudinal. Esto significa que Toughliner Extra también puede absorber esfuerzos de tracción extremos. Los acoplamientos CRNG40 pueden utilizarse del mismo modo que Toughliner.
Datos técnicos
| Peso del producto | 0,25 kg/m |
| Coeficiente de fricción por deslizamiento | 0,20 |
| Diámetro exterior/interior | 11,7 mm/5,7 mm |
| Diámetro de la varilla de soldadura | hasta 2 mm |
Toughliner FLEX: extremadamente flexible

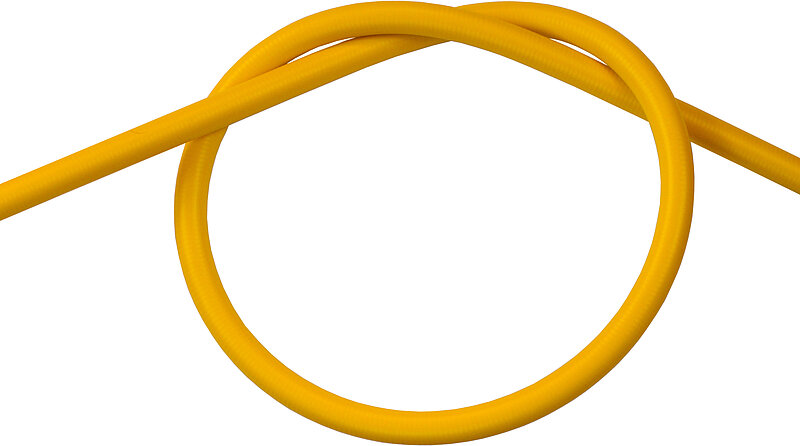

Toughliner Flex consiste en una espiral de alambre redondo con un revestimiento blando, por lo que es extremadamente flexible. Toughliner Flex puede utilizarse en zonas con requisitos extremos de flexibilidad. Los acoplamientos CRNG40 pueden utilizarse del mismo modo que Toughliner. Longuitud máxima de: 25 m.
Datos técnicos
| Peso del producto | 0,25 kg/m |
| Coeficiente de fricción por deslizamiento | 0,20 |
| Diámetro exterior/interior | 11,7 mm/5,7 mm |
| Diámetro de la varilla de soldadura | hasta 2 mm |
Recopilación
Combinación de todos los componentes necesarios para un sistema de guiado de alambre con el Toughliner. Es adecuado para tambores de alambre de diversos fabricantes con un diámetro de tambor de aprox. 510 mm, alambres de acero sin alear y de baja aleación con un diámetro de 0,8 a 1,6 mm.
La distancia de transporte no debe superar los 5 metros y la suma de los radios de curvatura no debe superar los 450°. Para distancias o radios de curvatura mayores, debe utilizarse el Rolliner 3G o RoboFeed
Se pueden utilizar las tres variantes de Toughliner.
Haga clic en la imagen para abrir un documento pdf
Softliner - para metales no ferrosos y aceros de alta aleación

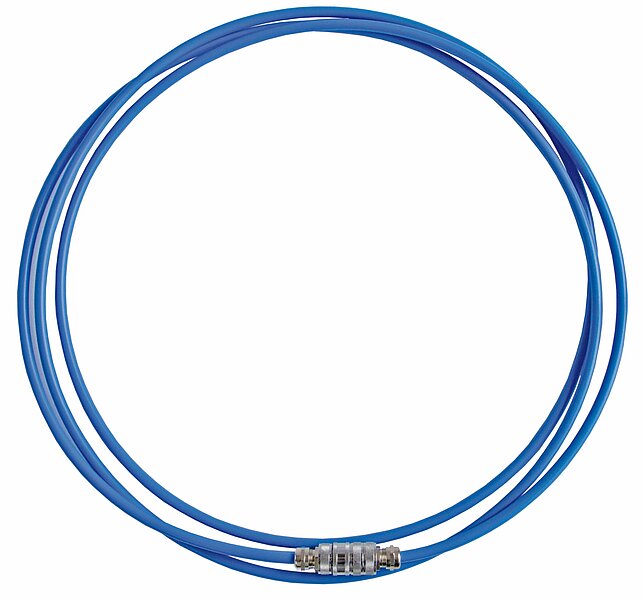

Softliner es una manguera de PE de alta densidad con un bajo coeficiente de fricción por dezlizamiento y, sin embargo, una buena resistencia.Softliner se utiliza para metales de soldadura de aleaciones de aluminio y cobre, así como para aceros de alta aleación. Esta manguera se recomienda para aplicaciones más estáticas. La DUROLINER debe utilizarse para aplicaciones con robots y movimientos fuertes. El acoplamiento CRNG40 se utiliza para conectar el softliner sin interferir en las transiciones.

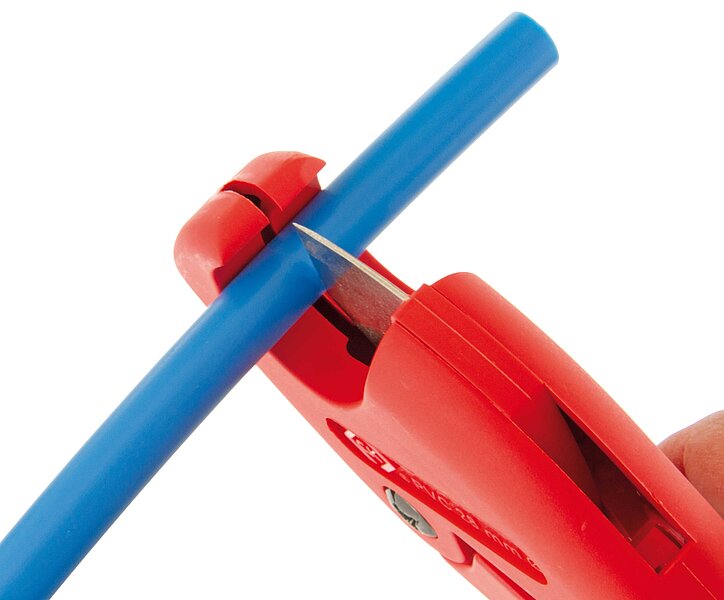

Para cortar el softliner a medida, recomendamos nuestra herramienta de corte Cutty para Softliner y Rolliner NG
DUROLINER - para metales no férricos y aceros de alta aleación con extrema resistencia al pandeo

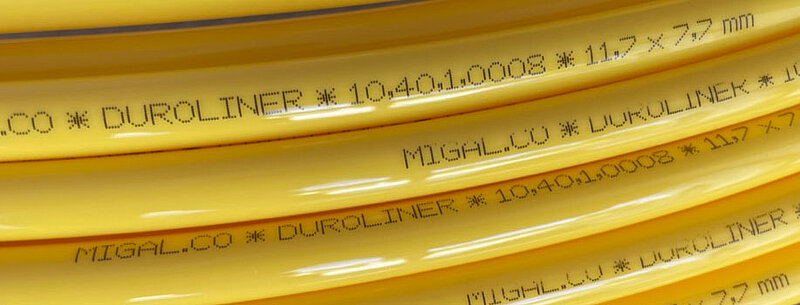

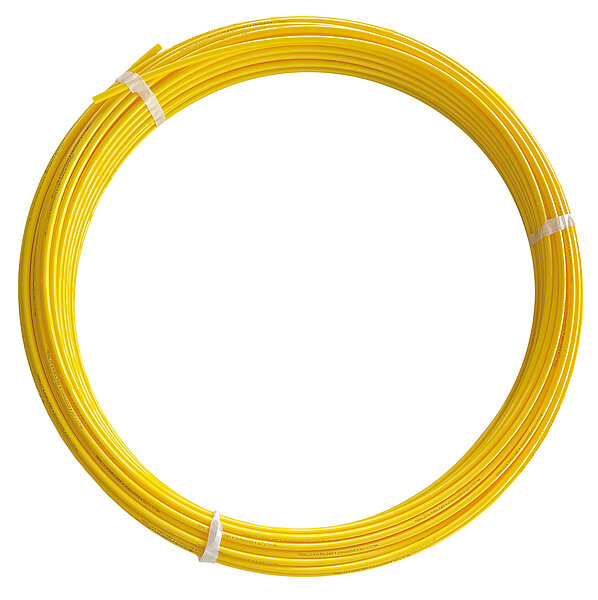

DUROLINERes una manguera de PE significativamente mejorada con una gran dureza y un bajo coeficiente de fricción por deslizamiento. DUROLINER se utiliza allí donde Softliner se rompe debido a fuertes moviminetos axiales, especialmente en la zona de las conexiones. DUROLINER también es idéntica a Softliner. Con el acoplamiento CRNG40, DUROLINER se conecta sin transiciones que interfieran.
Recomendamos nuestra herramienta de corte Cutty para cortar el Duroliner a medida.

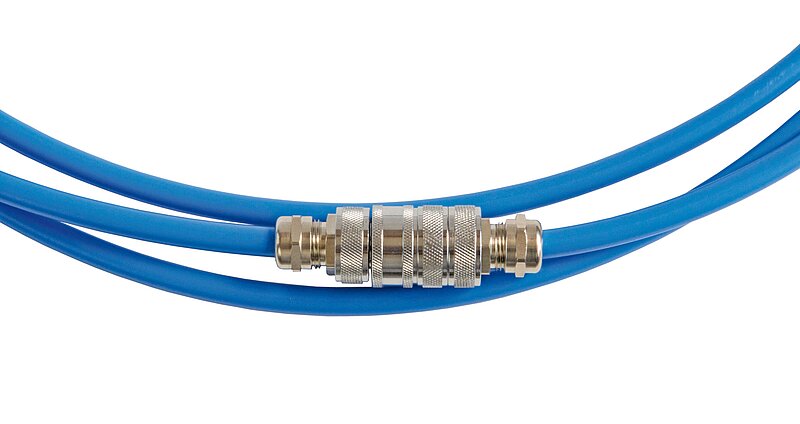

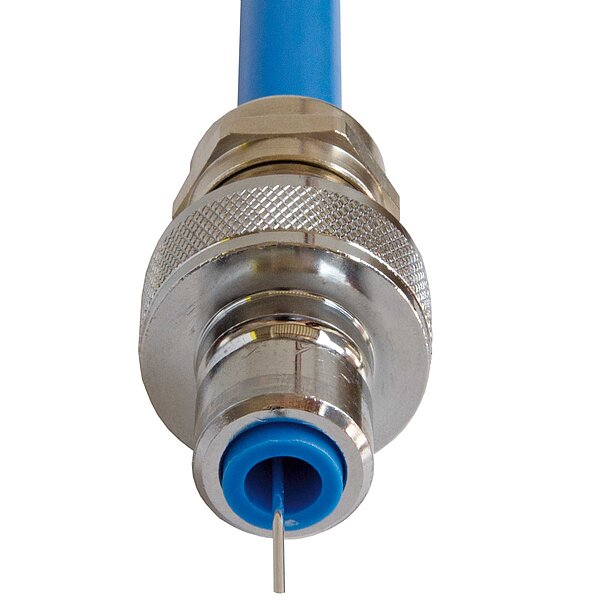

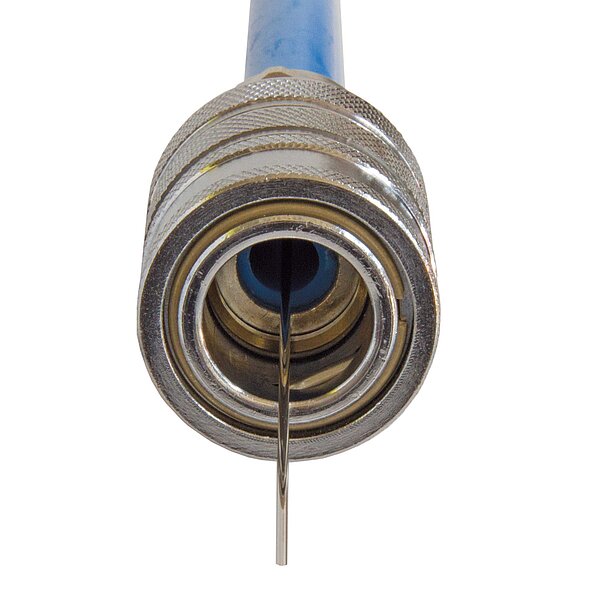

Softliner con enganche CRNG40
Technische Daten (Softliner und DUROLINER)
| Peso del producto | 0,05 kg por m |
| Coeficiente de fricción por deslizamiento | 0,20 |
| Diámetro exterior/interior | 11,7 mm/7,7 mm |
| Diámetro de la varilla de soldadura | hasta 2 mm |
Recopilación
Combinación de todos los componenetes necesarios para un sistema de guiado de alambre con el Softliner. Es adecuado para los barriles de alambre MIGAL.CO- o de tambores de diversos fabricantes con un diámetro del barril de aproximadamente 510 mm, alambres de aluminio, cobre y aleaciones CrNi con un diámetro de 0,8 a 1,6 mm.
La distancia de transporte 5 m y la suma de los radios de covertura no debe superar los 450°. Para distancias o radios de curvatura mayores, debe utilizarse Rolliner 3G o el RoboFeed.
Haga clic en en la imagen para abrir el documento pdf.
Muelle antitorsión para Toughliner y Softliner

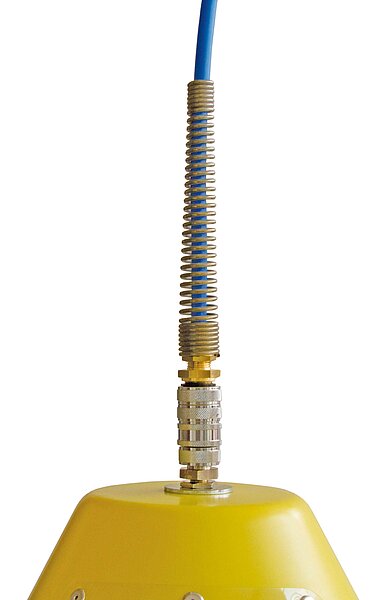

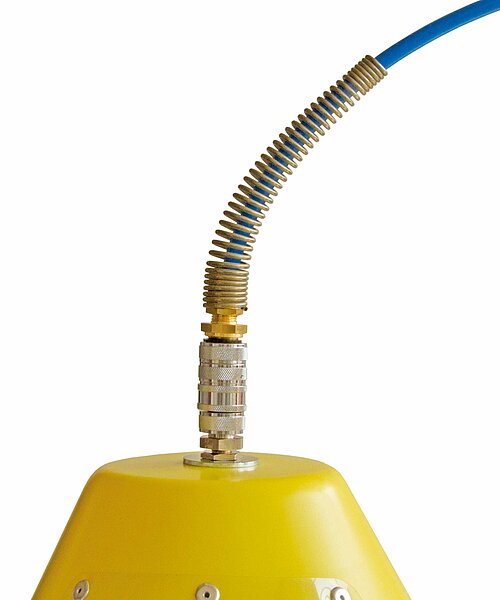

El muelle antitorsión puede utilizarse para evitar que la manguera se doble directamente detrás de la conexión. El muelle se recomienda para movimientos extremadamente rápidos del robot.
Soporte de pared para Toughliner y Softliner

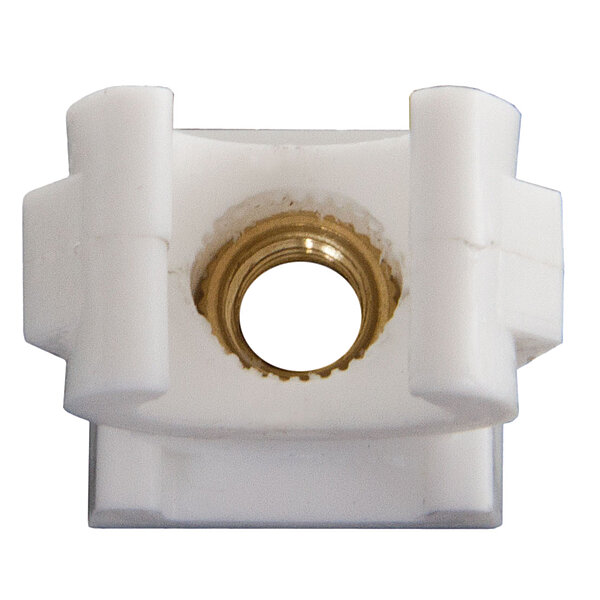

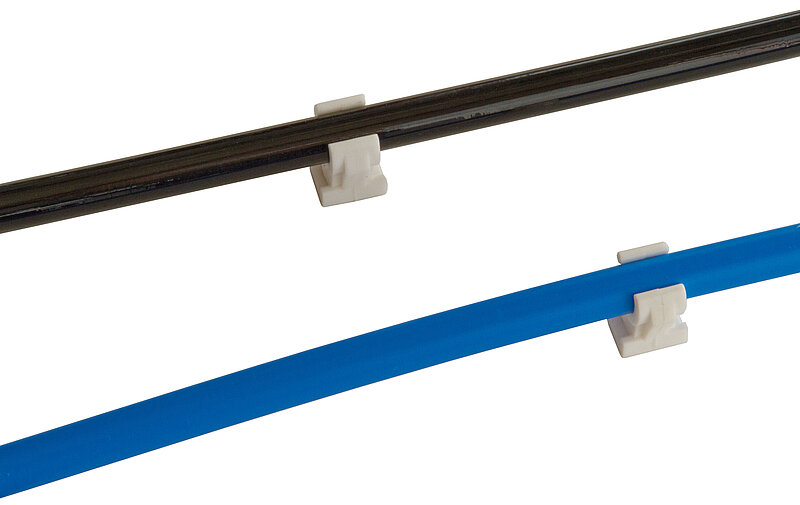

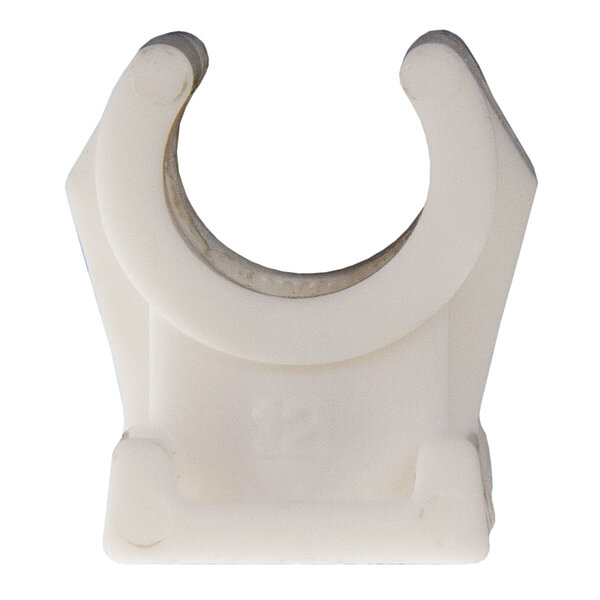

Existe un soporte adecuado para fijar el Toughliner y el Softliner a la pared. La rosca interior es M6.
Tabla de referencia
| Descripción | Número de artículo | Cantidad en stock | Peso [kg] | Unidad de medida |
|---|---|---|---|---|
| Conduit Softliner | 10,40,1,0001 | 977 | 0.05 | m |
| Conduit Toughliner | 10,40,1,0002 | 1125 | 0.25 | m |
| Strain relief for Soft- and Toughliner | 10,40,1,0003 | 11 | 0.25 | St |
| Wall bracket for Soft- and Toughliner | 10,40,1,0005 | 235 | 0.01 | St |
| Conduit Toughliner Extra (violett) | 10,40,1,0006 | 977 | 0.25 | m |
| Conduit Toughliner Flex yellow | 10,40,1,0007 | 706 | 0.25 | m |
| Conduit DUROLINER | 10,40,1,0008 | 3 | 0.05 | m |
| Conduit DUROLINER 8,6/4,4 mm | 10,40,1,0009 | 2000 | 0.05 | m |
