RoboBend - Hasta 1,6 mm de diámetro de alamabre

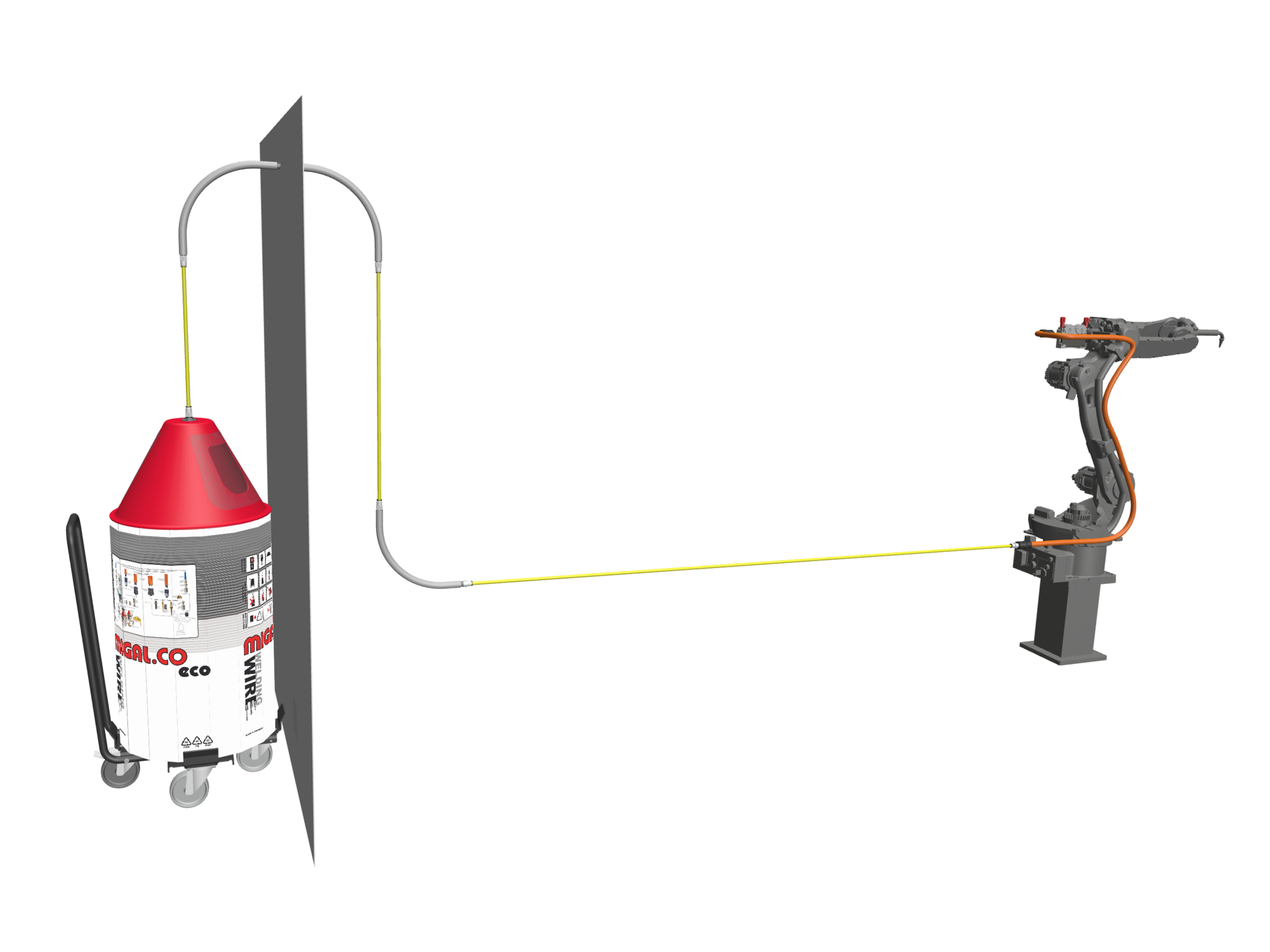

La fricción se produce principalmente en las curvas, razón por la cual RoboBend está diseñado para funcionar a la perfección con nuestros revestimientos estándar: Softliner, Duroliner y Toughliner. Los revestimientos cubren las secciones rectas, mientras que los elementos RoboBend se encargan de las curvas, haciendo que la instalación sea más rentable. La conexión entre los revestimientos y los elementos RoboBend se realiza mediante conectores a presión, que permiten una instalación rápida y sencilla. Los elementos RoboBend contienen componentes Rolliner 3G que pueden sustituirse en muy poco tiempo. La combinación de elementos RoboBend y elementos de revestimiento se utiliza en las secciones fijas del sistema de alimentación de alambre, mientras que Rolliner 3G se utiliza en las secciones móviles.
RoboBend elementos
Datos técnicos
| Diámetro exterior | 25 mm |
| Diámetro máximo del alambre | 1,6 mm |
| Materiales transportables | Se pueden transportar todo tipo de materiales (alambres redondos), es decir, acero inoxidable, alumino, cobre, etc. |
| Velocidad máxima de hilo feed speed | 30 metros por minutos |
| Temperatura del agua | Maximal 40° Celsius |
| Coeficiente de fricción | 0,08 |

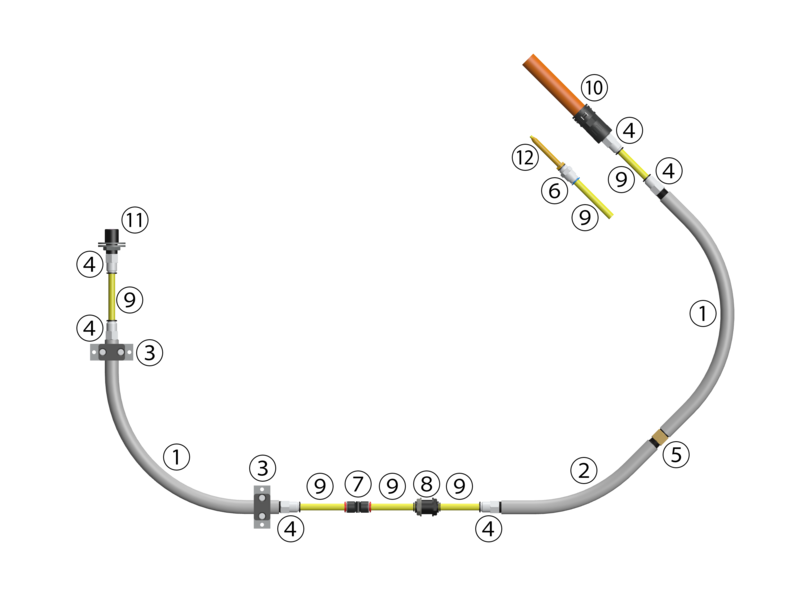

El diagrama esquemático muestra cómo pueden combinarse las distintas piezas del RoboBend.
| ① | 10,30,4,0001 | Codo RoboBend 90° con rosca 1/2" en ambos lados |
| ② | 10,30,4,0002 | Codo RoboBend de 45° con rosca de 1/2» en ambos lados |

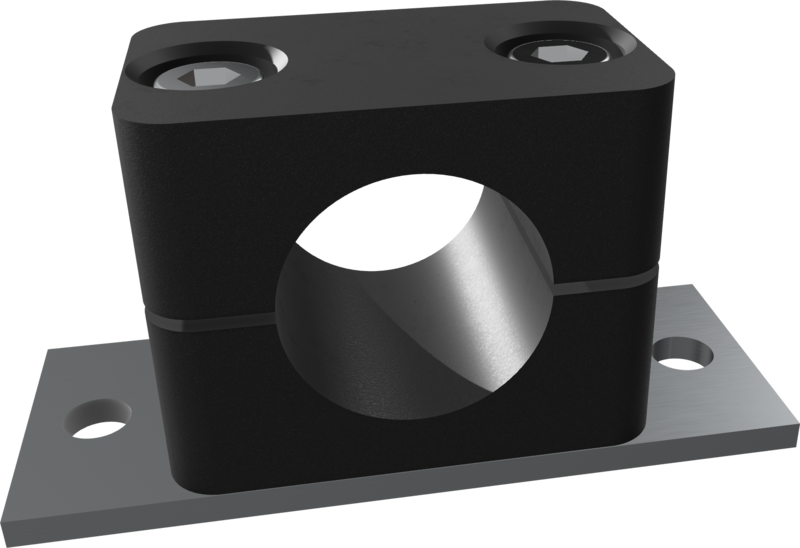

| ③ | 10,30,4,0003 | RoboBend Soporte de pared |
| ④ | 10,30,4,0004 | RoboBend conexión por tornillo 1/2" |
| ⑤ | 10,30,4,0005 | RoboBend Acoplamiento roscado 1/2” |
| ⑥ | 10,30,4,0007 | RoboBend conexión 1/4" |
| ⑦ | 10,30,4,0008 | RoboBend Conexión pasante |
| ⑧ | 10,30,4,0009 | RoboBend conducto de pared |
| ⑨ | Softliner, Duroliner, Toughliner | |
| ⑩ | Rolliner 3G, XL2 | |
| ⑪ | Anschluss für Abspulhaube AER201 | |
| ⑫ | Universalanschluss zum Drahtvorschubgerät | |

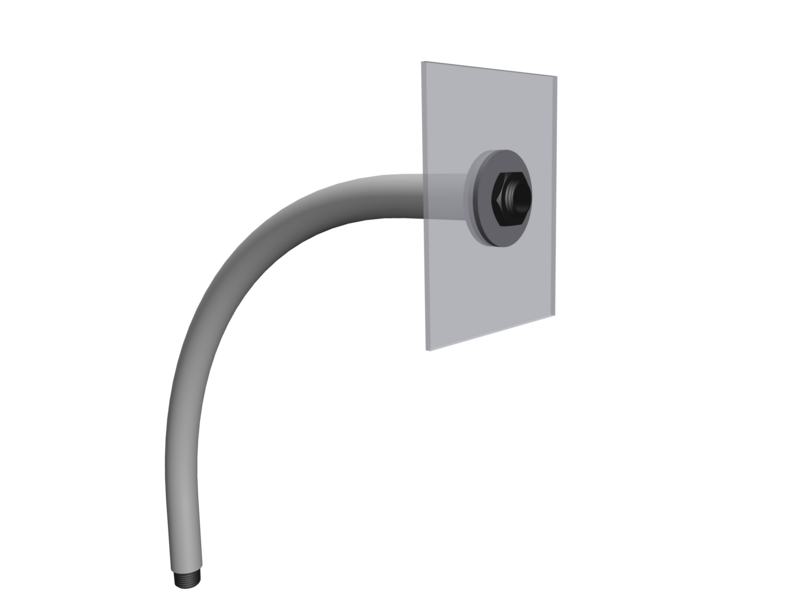

RoboBend Montaje en la pared
Utilizando la tuerca RoboBend 1/2» con 2 arandelas MAD20 (10,30,4,0006), se puede fijar un elemento RoboBend a una pared.
Tabla de referencia
| Descripción | Número de artículo | Cantidad en stock | Peso [kg] | Unidad de medida |
|---|---|---|---|---|
| RoboBend 90° Elbow | 10,30,4,0001 | 15 | 0.3 | St |
| RoboBend 45° Elbow | 10,30,4,0002 | 19 | 0.2 | St |
| RoboBend Wall bracket SR230 | 10,30,4,0003 | 20 | 0.1 | St |
| RoboBend Compression connector 1/2" | 10,30,4,0004 | 46 | 0.05 | St |
| RoboBend Coupling 1/2” | 10,30,4,0005 | 19 | 0.03 | St |
| RoboBend Nut 1/2” with 2 Washers MAD20 | 10,30,4,0006 | 20 | 0.08 | St |
| RoboBend Compression connector 1/4" | 10,30,4,0007 | 49 | 0.04 | St |
| RoboBend Connector | 10,30,4,0008 | 50 | 0.02 | St |
| RoboBend Wall Bulkhead connector | 10,30,4,0009 | 49 | 0.03 | St |
