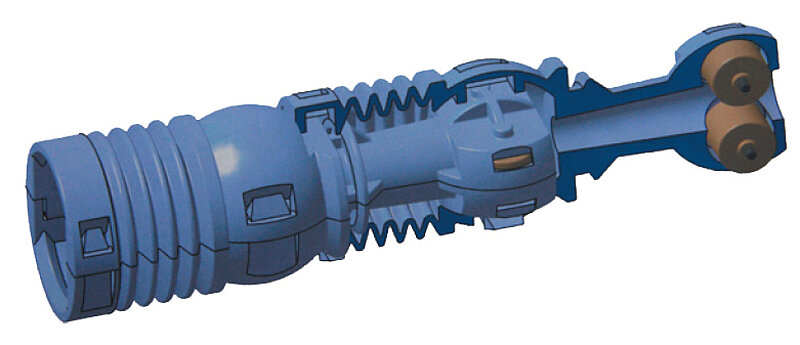

Rolliner NG - Elementos
Rolliner NG - Elementos

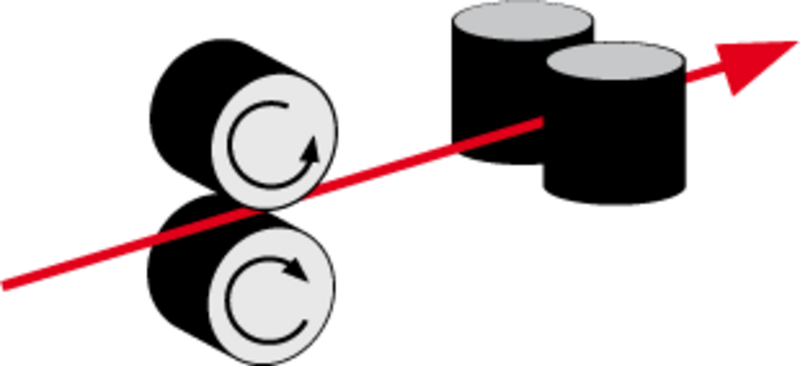

ROLLINER NG es ya la segunda generación de una solución completamente nueva para el transporte de varillas de soldadura. Se acabaron las mangueras cargadas de fricción, la abrasión, la alimentación desigual y el mantenimiento innecesario. Con ROLLINER, el electrodo de alambre sólo es guiado por rodillos desplazados 90°, sin fricción de deslizamiento.


ROLLINER NG tiene un diámetro de sólo 20 mm y puede acortarse o alargarse fácilmente a cualquier longitud que se desee, sin necesidad de herramientas. El radio de curvatura admisible es ahora de solo 120 mm y el peso se ha reducido considerablemente, lo que resulta ideal para movimientos muy dinámicos.

ROLLINER NG es la solución definitiva para cualquier transportador de alambre.





Aplicación

  • Conexión de sistemas de cableado a granel al alimentador de alambre
  • Conexión del alimentador de alambre a la antorcha de soldadura

Ventajas

  • Sin fricción gracias a las fuerzas extremadamente bajas en el electrodo de alambre
  • Menor coste gracias a la reducción a un solo accionamiento por cable, sin necesidad de mantenimiento.
  • Arco estable gracias a la alimentación precisa del hilo
  • Instalación más sencilla del sistema gracias a una mayor libertad a la hora de colocar los contenedores de alambre
  • ROLLINER NG se puede alargar o acortar fácilmente

Datos técnicos

Diámetro exterior 20 mm
Peso/metro 150 Gramo
Radio de curvatura mín. para entrada de cablenführung 150 mm
Radio de curvatura mín. 120 mm
Torsión admisible 180°/Metro
Diametro interior máximo 2mm (Alambre 1,6)
Diámetro de alambre recomendado 0,6-1,2 mm
Longitud por unidad de embaje 25 m Rollo
Coeficiente de fricción 0,08

Posibles aplicaciones

Aplicación estándar
Aplicación estándar

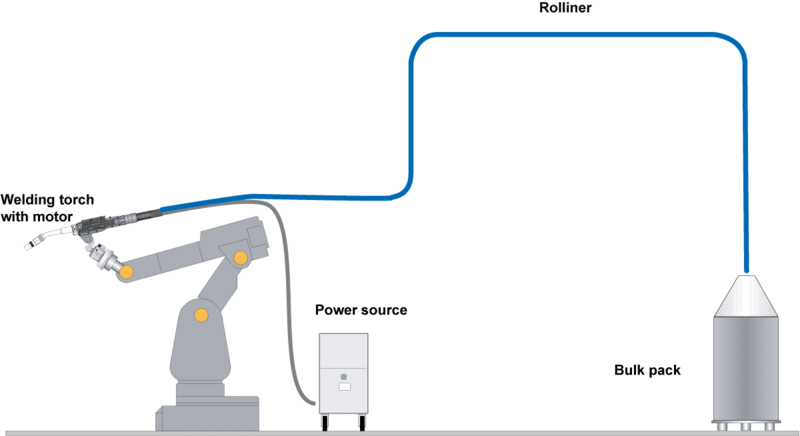

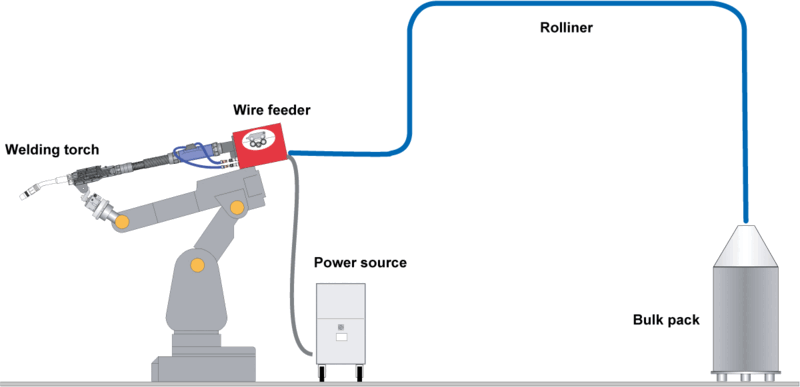

Rolliner NG con un solo alimentador de alambre directamente desde el tambor
Rolliner NG con un solo alimentador de alambre directamente desde el tambor

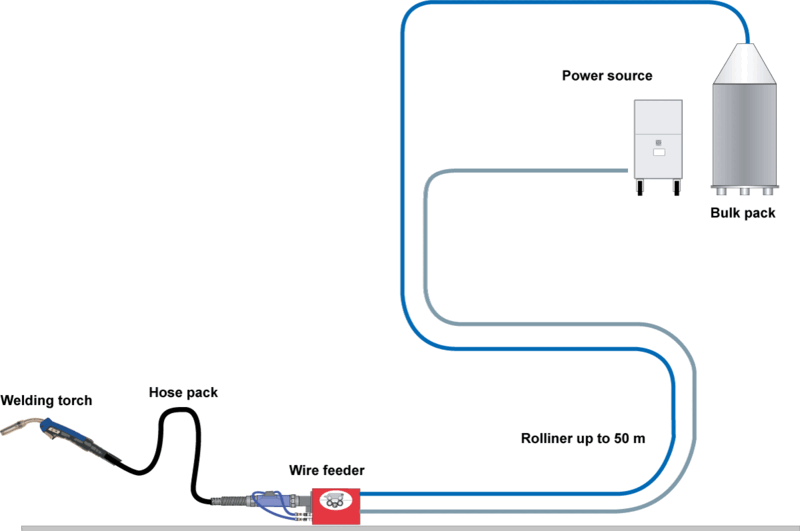

Rolliner NG para soldadura manual con tambor
Rolliner NG para soldadura manual con tambor

Elementos

Conector ENG-20S und aliviador de tensión RES20

Esta combinación sólo se recomienda para una longitud corta (hasta 3 metros de la longitud total)

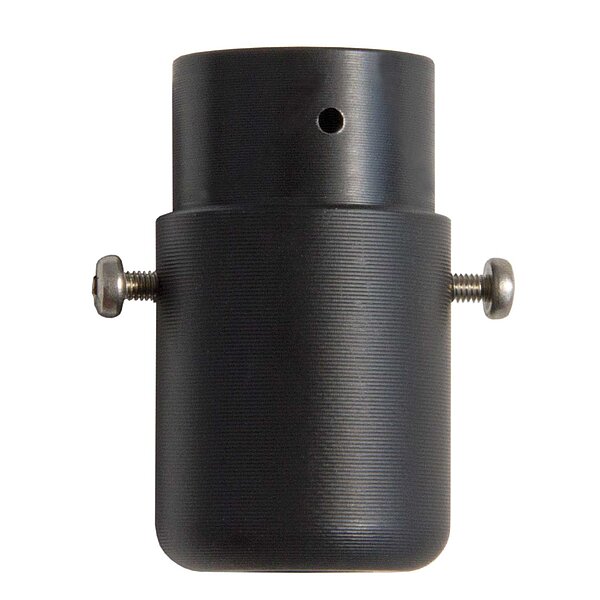

Pieza de extremidad ENG-20S
Pieza de extremidad ENG-20S

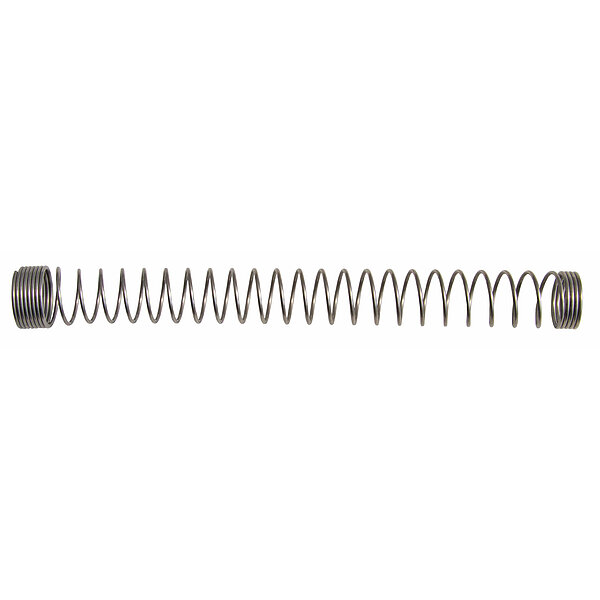

Muelle de tensión RES-20
Muelle de tesión RES-20

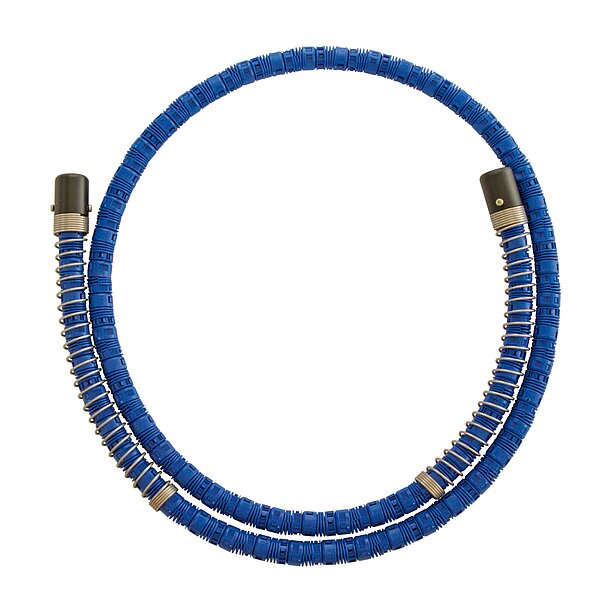

Rolliner NG en versión estándar con conector ENG20S y muelle antitorsión RES20
Rolliner NG en versión estándar con conector ENG20S y muelle antitorsión RES20
Pieza terminal ENG-20S, conducto de protección PA-12 y adaptador RPA12

Para su uso en sistemas robotizados con pequeños ángulos de flexión y movimientos rápidos, el Rolliner NG puede equiparse con un tubo protector de PA 12. También hay disponibles soportes y protectores. De este modo se evita que el Rolliner NG se doble y quede por debajo del ángulo de flexión mínimo.

Por lo general, la protección sólo se proporciona en la zona donde es necesaria, por ejemplo, en la zona de ángulos de flexión extremos. El diámetro exterior es de 28,5 mm.

Para una manguera completa se necesitan el Rolliner NG (10,30,1,0100), la pieza de conexión ROLLINER NG - ENG 20S (10,30,1,0016), la manguera protectora PA12 (10,30,1,0007) y la pieza adaptadora RPA12 (10,30,1,0018).

Esta es la configuración estándar para una longitud total de más de 3 metros.

Endstück ENG-20S
Endstück ENG-20S
Adapter RPA-12
Adapter RPA-12
Rolliner NG mit Schutzschlauch PA12
Rolliner NG mit Schutzschlauch PA12
Protección especial contra pliegues para espacios especialmente estrechos

En aplicaciones en las que el Rolliner NG se guia directamente hacia la antorcha de soldadura o otras condiciones de espacio reducido, pueden producirse radios de curvatura muy pequeños. Es posible que se alcance el radio de curvatura mínimo o incluso que el Rolliner se doble. Para este tipo de aplicaciones hemos desarrollado una protección especial contra dobleces. Esto significa que el radio de curvatura mínimo no se puede reducir y tampoco es posible que se produzcan pliegues.

La protección especial contra dobladuras PMF20 se fija mediante el conector ENG20S

La protección contra pliegues PMF20 también puede utilizarse junto con el conducto de protección PA12 utilizando el adaptador RPA12M.

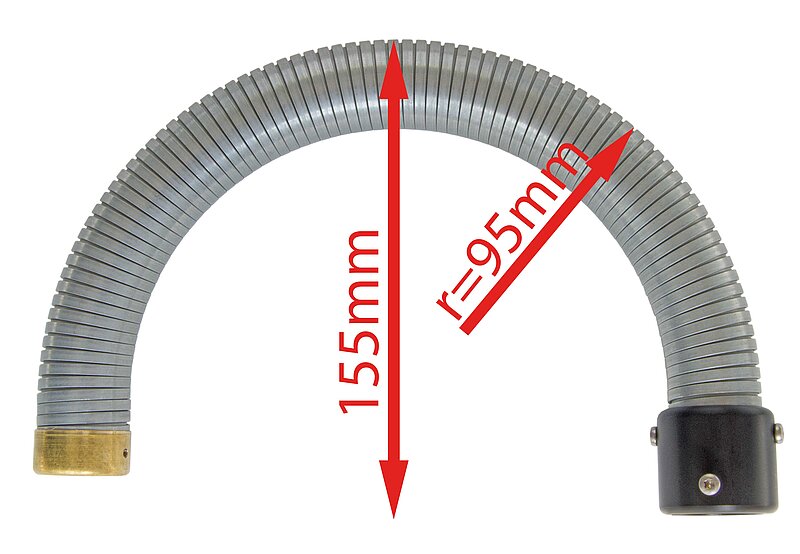

Protección especial contra dobleces PMF20
Protección especial contra dobleces PMF20

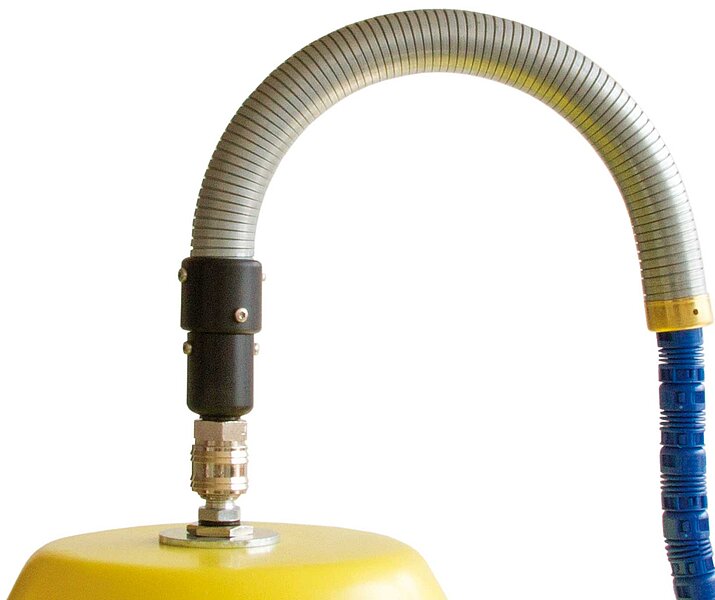

Protector especial contra dobleces PMF20 con conector ENG20S y acoplamiento rápido CRNG2
Protector especial contra dobleces PMF20 con conector ENG20S y acoplamiento rápido CRNG2
Protector especial contra dobleces PMF20 con conector ENG20S y acoplamiento rápido CRNG2
Protección especial contra dobleces PMF20 con conector ENG20S y acoplamiento rápido CRNG20

Protector especial contra dobleces PMF20 con conector ENG20S y acoplamiento rápido CRNG2

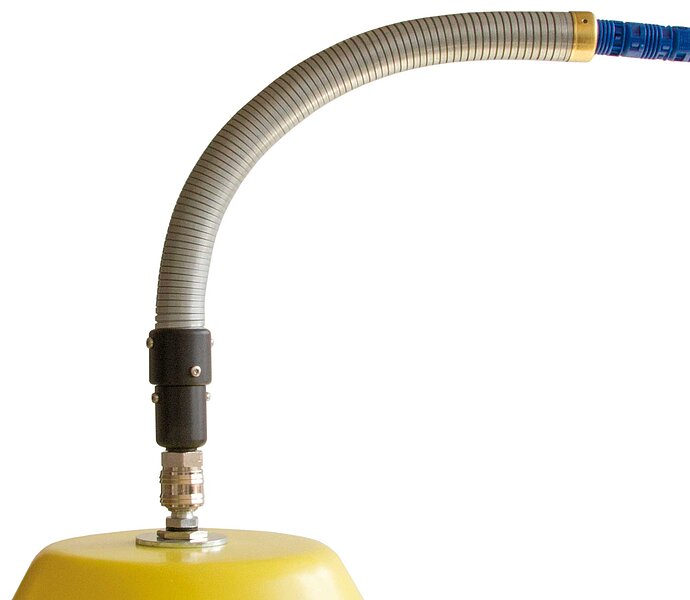

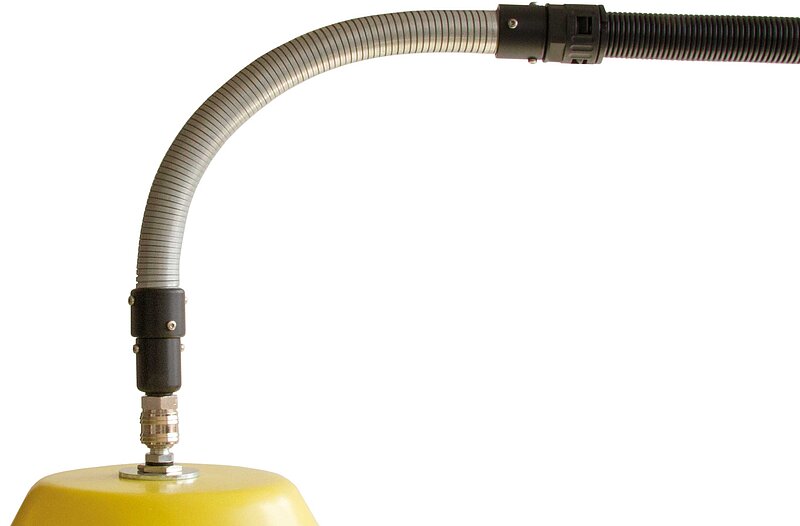

Protección especial antienrollamiento PMF20 con adaptador RPA12M a conducto de protección PA12
Protección especial antienrollamiento PMF20 con adaptador RPA12M a conducto de protección PA12
El codo redondo CD-90

El codo redondo CD90 consiste en un tubo de aluminio resistente y sirve como protección contra dobleces para la Rolliner NG. De este modo se evita que el radio de curvatura mínimo se reduzca al conectar, por ejemplo, un tambor de alambre.

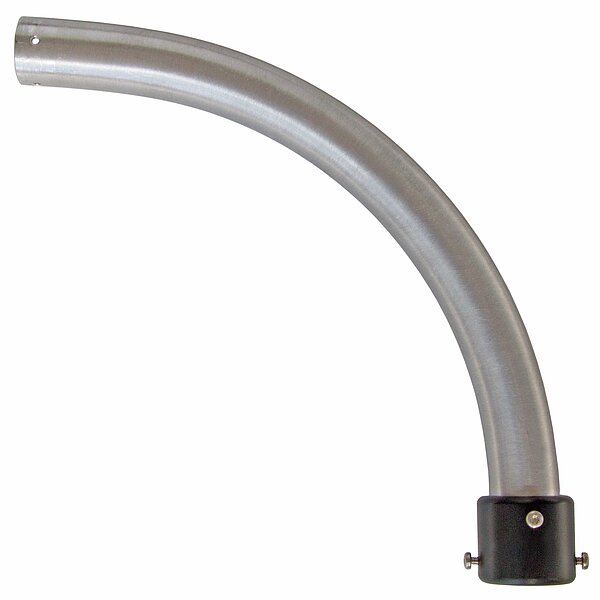

Arco redondo CD-90
Arco redondo CD-90

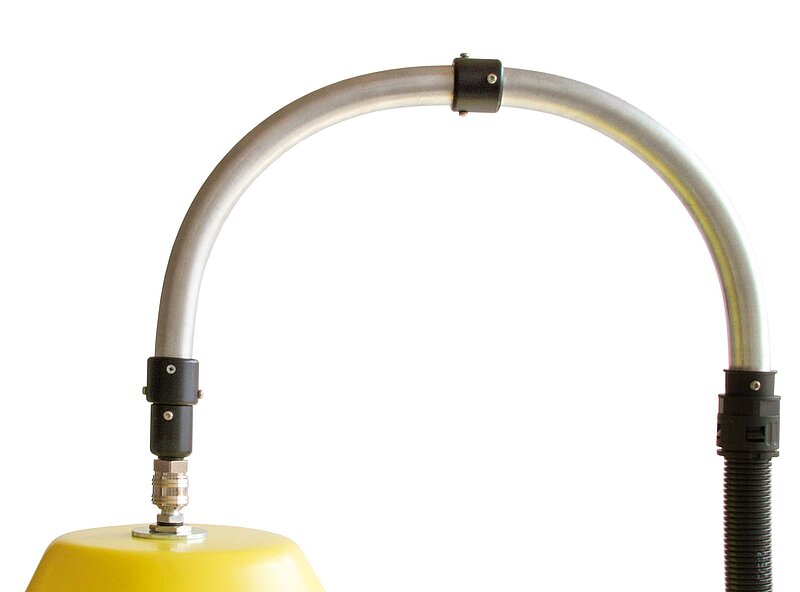

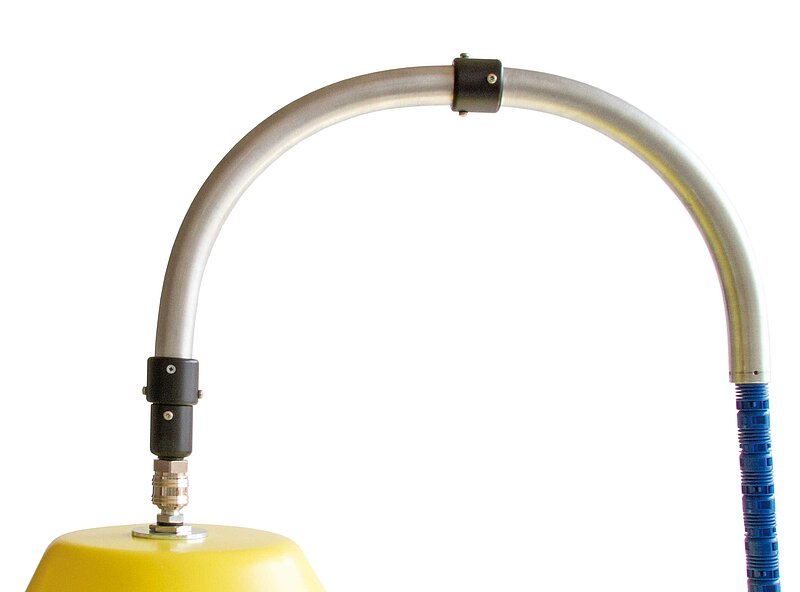

Rolliner NG con 2 arcos redondos CD90 sobre tambor de alambre
Rolliner NG con 2 arcos redondos CD90 sobre tambor de alambre
Rolliner NG mit 2 Rundbögen CD90 und dem Übergang auf den Schutzschlauch PA12 mit dem Adapter RPA12M
Rolliner NG mit 2 Rundbögen CD90 und dem Übergang auf den Schutzschlauch PA12 mit dem Adapter RPA12.
Soporte de mangueras y accesorios

Para el Rolliner NG, así como la manguera protectora PA12 existen soportes y anillos de desgaste adecuados.

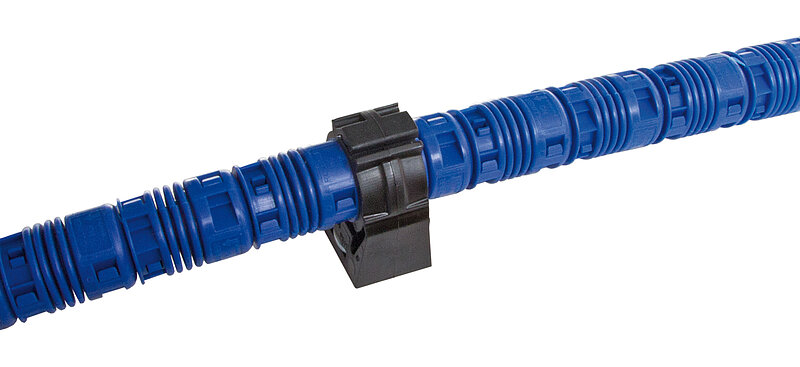

Soporte de pared para Rolliner NG SNG20
Soporte de pared para Rolliner NG SNG20

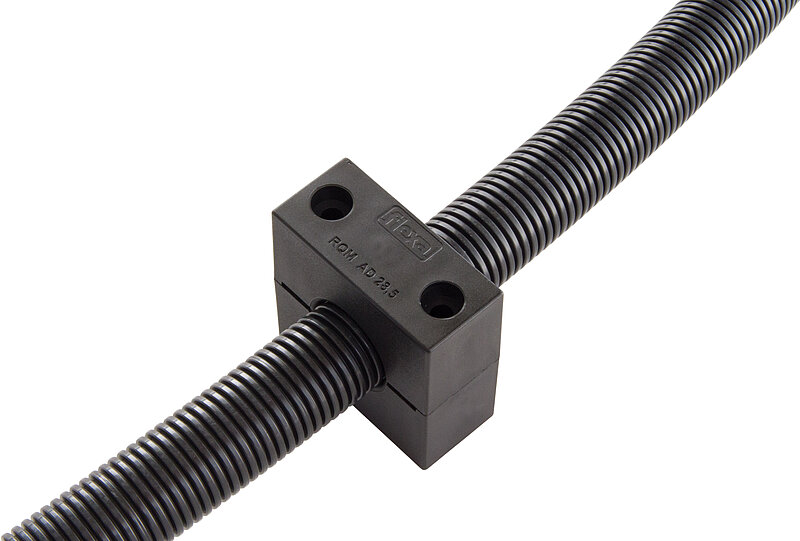

Soporte de pared para manguera de protección PA12
Soporte de pared para manguera de protección PA12

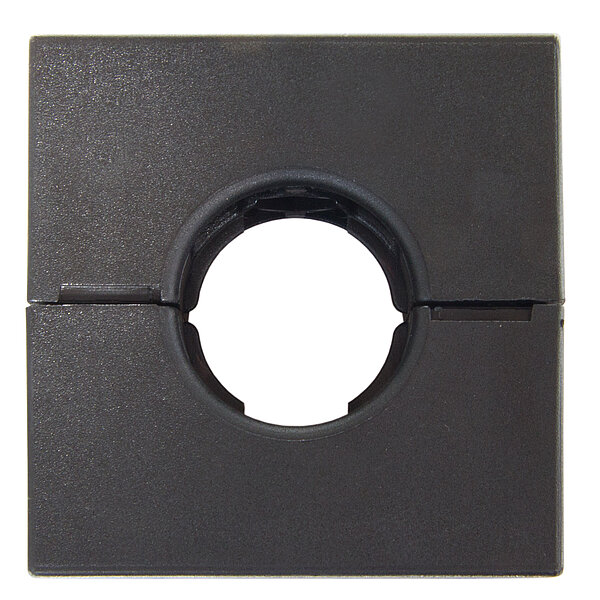

Soporte de pared para conducto de protección PA12
Soporte de pared para cpnducto de protección PA12

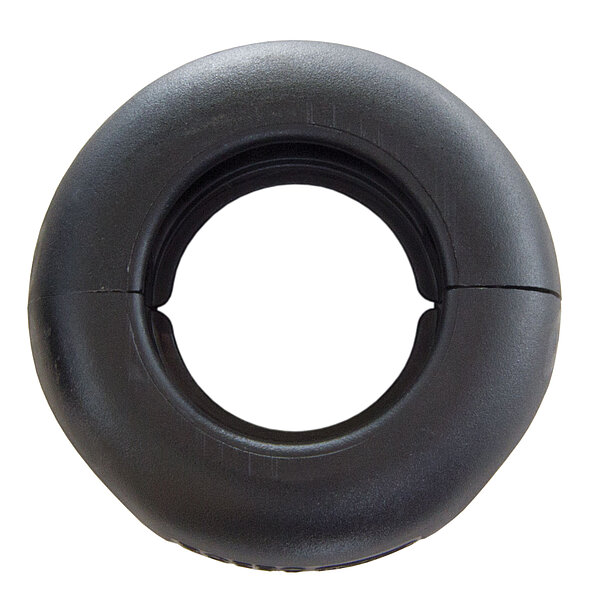

Anillo de desgaste para manguera de protección PA12
Anillo de desgaste para manguera de protección PA12

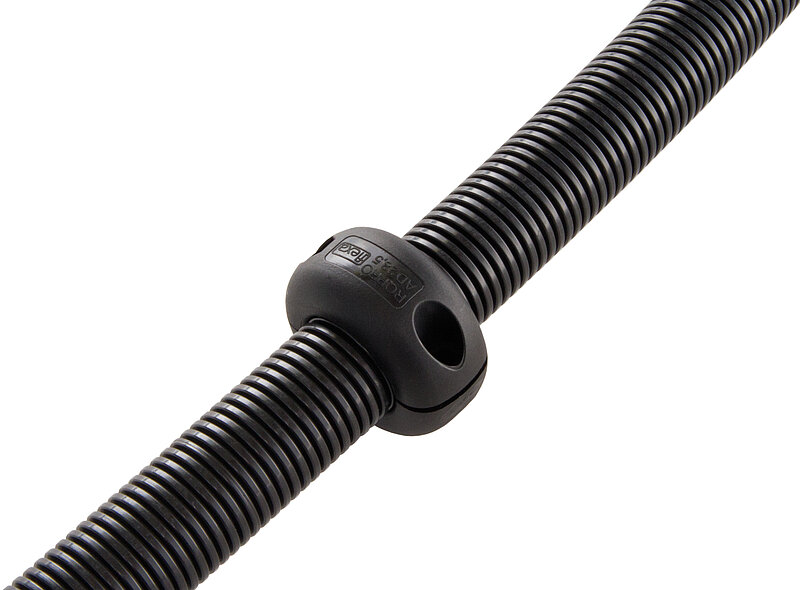

Anillo de desgaste para manguera de protección PA12
Anillo de desgaste para manguera de protección PA12

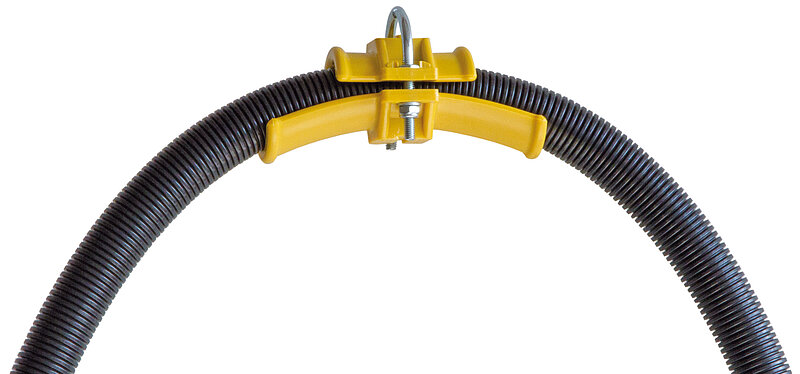

Soporte de mangura para Rolliner NG y manguera protectora PA12
Soporte de manguera para Rolliner NG y manguera protectora PA12

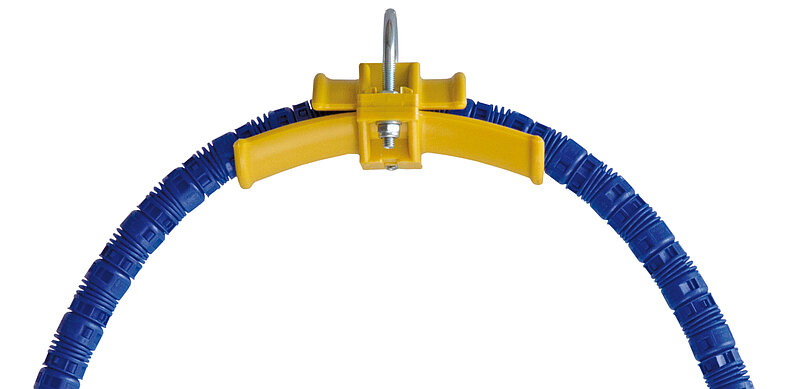

Soporte de manguera para Rolliner NG
Soporte de manguera para Rolliner NG

Tabla de referencia

Descripción Número de artículo Cantidad en stock Peso [kg] Unidad de medida
Wall bracket for Rolliner NG SNG20 10,30,1,0006 74 0.02 St
Protective hose PA12AD285 10,30,1,0007 418 0.1 m
Wear ring for protective hose PA12AD285 10,30,1,0009 29 0.02 St
Wall bracket for protective hose PA12AD285 10,30,1,0010 105 0.05 St
Hose holder for Rolliner NG and PA12AD285 10,30,1,0014 15 0.1 St
Connector Rolliner NG ENG20S 10,30,1,0016 183 0.04 St
Strain relief for Rolliner NG RES20 10,30,1,0017 127 0.15 St
Adapter RPA12 10,30,1,0018 100 0.03 St
Rolliner NG 10,30,1,0100 1358 0.15 m
Special bend protection PMF20 10,30,1,013 81 0.05 St
