WPS-Maker 2 - cree especificaciones de procedimiento de soldadura más fácil que nunca

WPS Maker hace que el diseño de una especificación de procedimiento de soldadura sea lo más fácil posible.

WPS Maker es un software para el diseño de cualificaciones de procedimiento de soldadura (WPS). Los detalles de la unión se crean automáticamente a partir de las dimensiones de la soldadura y son a escala. La estructura de la soldadura puede diseñarse de cualquier forma posible y la introducción de metales base, metales de aportación, gases de protección y electrodos de tungsteno está respaldada por bases de datos.

Los siguientes tipos de cordón pueden dibujarse dinámicamente:

  • Soldadura a tope
  • Soldadura en ángulo
  • Soldadura en esquina
  • Soldadura a solape
  • Soldadura con bordes rebatidos

El dibujo dinámico significa que se crea un detalle de unión a escala según las dimensiones introducidas. Esto permite detectar entradas erróneas de inmediato y corregirlas sobre la marcha. El detalle de unión generado es la base para la estructura de la soldadura, que puede diseñarse a continuación.

Autogeneración de bocetos
Estructuras individuales de cordones
Ejemplo de una WPS realizada con WPS-Maker
Ejemplo de una WPS realizada con WPS-Maker

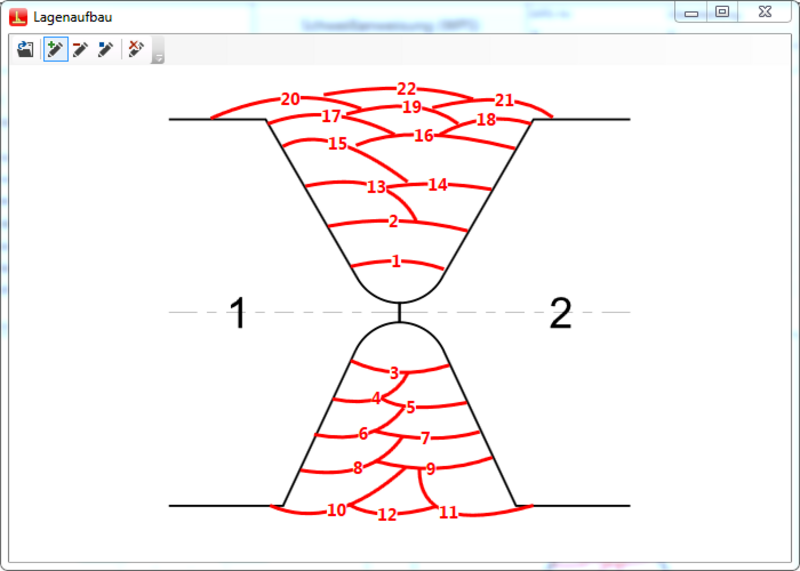

Dibujo de 22 pasadas en una soldadura DU
Dibujo de 22 pasadas en una soldadura DU

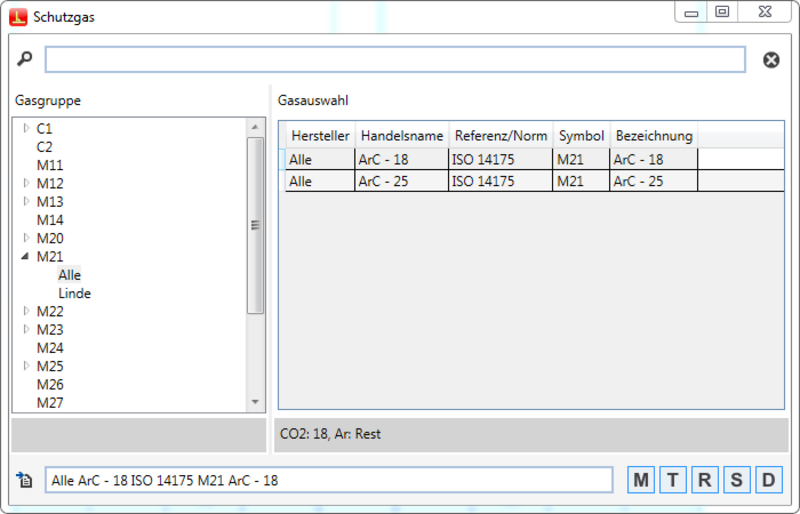

Diálogo de gases de protección
Diálogo de gases de protección

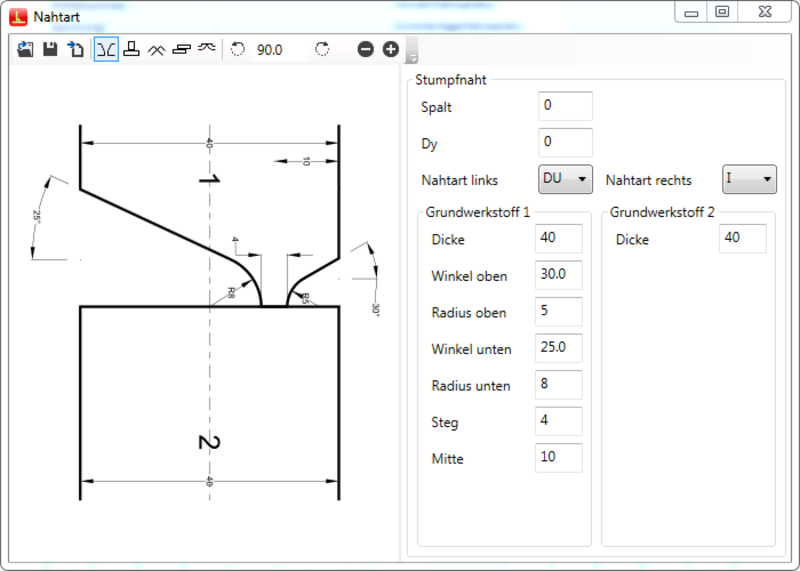

Boceto autogenerado de un diseño de soldadura a tope DU
Boceto autogenerado de un diseño de soldadura a tope DU

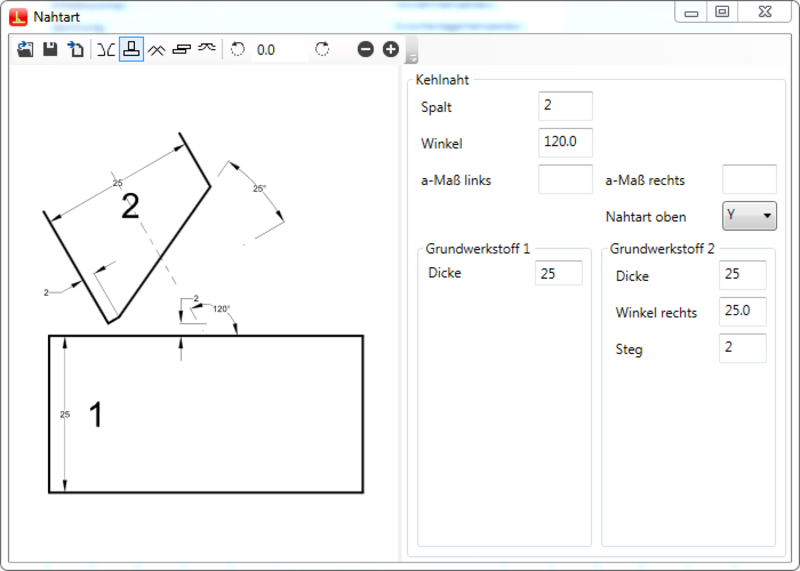

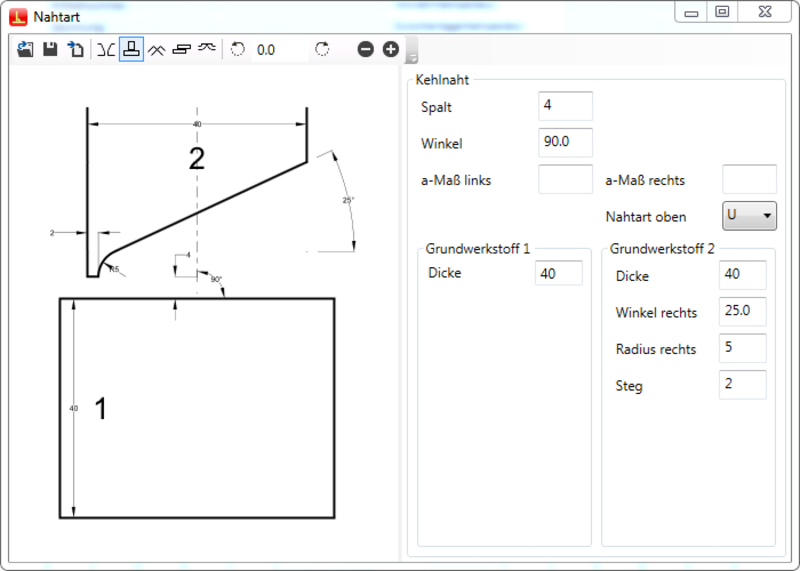

Boceto autogenerado de una soldadura en ángulo
Boceto autogenerado de una soldadura en ángulo
Boceto autogenerado de una soldadura en ángulo
Boceto autogenerado de una soldadura en ángulo

Descargar versión demo

Ir a la página de descarga

WPS-Maker 2 - cree especificaciones de procedimiento de soldadura más fácil que nunca

Aspectos destacados

  • Los bocetos de soldadura se generan automáticamente a partir de las dimensiones. Solo con introducir el espesor de chapa, el tipo de unión, el ángulo, la separación, etc. se genera un dibujo a escala.
  • El manejo es tan sencillo como el del software de oficina moderno, con soporte WYSIWYG
  • Pueden almacenarse materiales base y de aportación propios, así como gases de protección.
  • La WPS se guarda en un archivo y puede enviarse por correo electrónico o almacenarse en un servidor de archivos
  • La base de datos incluye más de 1.200 materiales base.
  • Hay WPS prediseñadas instaladas que pueden utilizarse de inmediato
  • Puede utilizarse un logotipo propio
  • También la estructura de la soldadura puede dibujarse de forma individual y a escala.
  • Cada WPS puede contener tantas pasadas y procesos de soldadura como sea necesario
  • Un editor CAD integrado permite variar las imágenes autogeneradas y también crear imágenes propias desde cero.
  • WPS Maker 2.1 viene ahora con 15 idiomas: inglés, alemán, croata, bosnio, checo, español, francés, húngaro, italiano, portugués, rumano, ruso, eslovaco, sueco, turco.
  • Localización: distinción entre idioma del documento e idioma de la aplicación
  • Exportación PDF nativa (renderizado mejorado de líneas)
  • El aporte térmico puede definirlo el usuario
  • El tamaño de fuente para la acotación en el diseño de la unión puede ajustarse (ajustes del documento)
  • El logotipo puede eliminarse (ajustes del documento)
  • Borde opcional y fondo oscuro para los campos de edición (ajustes predeterminados)

Procesos de soldadura admitidos por WPS-Maker 2

  • 111 Soldadura manual por arco con electrodo revestido
  • 141 Soldadura por arco con electrodo de tungsteno y gas inerte (TIG)
  • 142 Soldadura TIG autógena
  • 143 Soldadura TIG con material de aportación de hilo tubular (hilo/varilla)
  • 145 Soldadura TIG con gas reductor y material de aportación macizo (hilo/varilla)
  • 146 Soldadura TIG con gas reductor y material de aportación de hilo tubular (hilo/varilla)
  • 147 Soldadura por arco con electrodo de tungsteno no consumible y gas activo (soldadura TAG)
  • 131 Soldadura por arco con gas inerte (MIG)
  • 135 Soldadura por arco con gas activo (MAG)
  • 136 Soldadura con hilo tubular y gas de protección activo
  • 138 Soldadura MAG con electrodo de hilo con alma metálica
  • 121 Soldadura por arco sumergido con un electrodo de hilo
  • 122 Soldadura por arco sumergido con electrodo de fleje
  • 123 Soldadura por arco sumergido con varios electrodos de hilo
  • 124 Soldadura por arco sumergido con adición de polvo metálico
  • 125 Soldadura por arco sumergido con hilo tubular
  • 311 Soldadura oxiacetilénica
  • 312 Soldadura oxipropano
  • 313 Soldadura oxhídrica
  • 114 Soldadura por arco con hilo tubular autoprotegido
  • 72 Soldadura por electroescoria
  • 15 Soldadura por arco de plasma
  • 151 Soldadura plasma-MIG
  • 153 Soldadura por plasma con arco transferido
  • 154 Soldadura por arco de plasma con arco no transferido
  • 155 Soldadura por arco de plasma con arco semitransferido

WPS prefabricadas

Para WPS Maker hay disponibles WPS prefabricadas. Para muchos tipos de unión, materiales, procesos y posiciones de soldadura pueden utilizarse con pequeñas modificaciones. En total se incluyen más de 60 WPS diferentes para acero, acero inoxidable y aluminio.

Requisitos del sistema

  • Windows 7, 8, 10, 11
  • CPU mín. 1 GHz; mín. 128 MB de RAM; mín. 150 MB de disco duro libre

Condiciones de licencia

  • WPS Maker 2 debe activarse por internet o manualmente
  • Una licencia autoriza la instalación cinco veces en hardware diferente
  • Las actualizaciones dentro de la versión principal son gratuitas

Precio

WPS Maker 2 se vende de la siguiente manera:

  • 149 euros más IVA para la versión completa mediante descarga por internet

Puede comprarlo contra factura: véase la parte inferior de la página.
